Liveness Analysis⚓︎

约 3212 个字 27 行代码 预计阅读时间 16 分钟

在 IR 到机器码的转换过程中，问题为 IR 会用到无限数量的临时变量，而机器只能用有限数量的寄存器。

两个临时变量 a 和 b 如果在不同时间上被使用，则可以分配到同一个寄存器中。当临时变量太多无法全部放入寄存器时，多余的临时变量可以存放在内存中。

本讲将会介绍一种判断两个变量是否在不同时间上被使用的方法——活跃性分析(liveness analysis)：确定每个变量的活跃性，并共享寄存器。若一个变量保存的值可能在将来被用到，则该变量是活跃的(live)。

简单来说，活跃性分析就是在判断变量 x 是否在语句 n 后被使用。这个过程可分为两部分：

  • n 之后会执行什么语句 -> 绘制控制流图

    • 节点：一条语句
    • 边：控制流；若语句 m 之后会执行语句 n，则有边 m -> n

  • 这些语句是否会用到x -> 分析语句

一般我们采用反向分析(backward analysis)，即从未来到过去。

例子

由于a , b不同时活跃，因此两者可用相同的寄存器存储。

Solution of Dataflow Equations⚓︎

变量的活跃性沿着控制流图的边“流动”，因此活跃性分析是数据流问题的一个例子。

流图相关术语：流图节点 n 具有

  • 出边：指向后继节点
  • 入边：来自前驱节点
  • pred[n]：前驱节点集合
  • succ[n]：后继节点集合

Uses and Defs⚓︎

  • 变量或临时变量的赋值定义(defines) 了该变量
  • 在赋值语句的右侧（或其他表达式中）出现一个变量，意味着使用(uses) 了该变量
  • 变量的定义：定义它的图节点集合
  • 图节点的定义：它定义的变量集合
  • 变量或图节点的使用类似

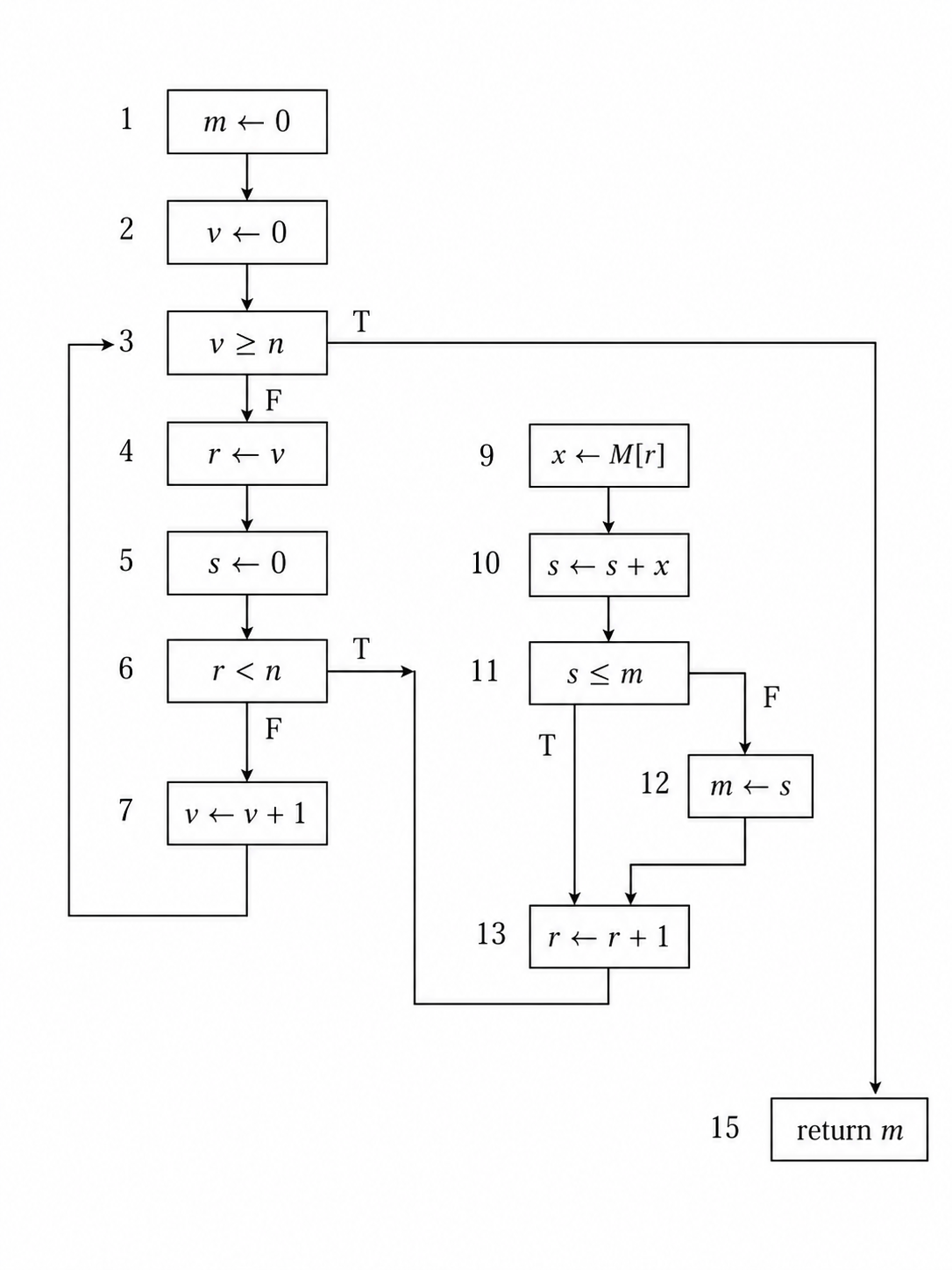

例子

Calculation of Liveness⚓︎

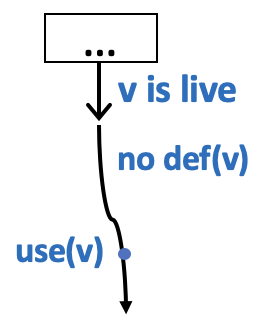

活跃性(liveness)：如果从一条边到该变量的某个使用之间存在一条有向路径，且该路径不经过任何定义，则该变量在该边边上是活跃的。

  • 该变量随后将被使用
  • 该变量在使用前不会被重新定义
  • 参与变量(live-in)：在某个节点的任何入边上活跃的变量
  • 传出变量(live-out)：在某个节点的任何出边上活跃的变量
  • 符号说明：
    • in[n]：节点 n 的 live-in 集合
    • out[n]：节点 n 的 live-out 集合

下面介绍如何通过 use 和 def 计算活跃性信息（in[n] 和 out[n]）：

  • 如果对于任意m \(\in\) succ[n]，有a \(\in\) in[m]，则a \(\in\) out[n]
  • 如果a \(\in\) use[n]，则a \(\in\) in[n]，即如果语句 n 使用了变量 a，则 a 在 n 的入口处是活跃的
  • 如果a \(\in\) out[n]且a \(\notin\) def[n]，那么a \(\in\) in[n]

活跃性分析的数据流方程：

\[ \begin{aligned} \text{in}[n] & = \text{use}[n] \cup (\text{out}[n] - \text{def}[n]) \\ \text{out}[n] & = \bigcup_{s \in \text{succ}[n]} \text{in}[s] \end{aligned} \]

下面给出通过迭代求得上述方程解的算法：

\[ \begin{aligned} &\mathbf{for\ each}\ n \\ &\qquad \mathrm{in}[n] \gets \{\};\ \mathrm{out}[n] \gets \{\} \\ &\mathbf{repeat} \\ &\qquad \mathbf{for\ each}\ n \\ &\qquad\qquad \mathrm{in}'[n] \gets \mathrm{in}[n];\ \mathrm{out}'[n] \gets \mathrm{out}[n] \\ &\qquad\qquad \mathrm{in}[n] \gets \mathrm{use}[n] \cup (\mathrm{out}[n] - \mathrm{def}[n]) \\ &\qquad\qquad \mathrm{out}[n] \gets \bigcup_{s \in \mathrm{succ}[n]} \mathrm{in}[s] \\ &\mathbf{until}\ \mathrm{in}'[n] = \mathrm{in}[n]\ \mathbf{and}\ \mathrm{out}'[n] = \mathrm{out}[n]\ \mathbf{for\ all}\ n \end{aligned} \]

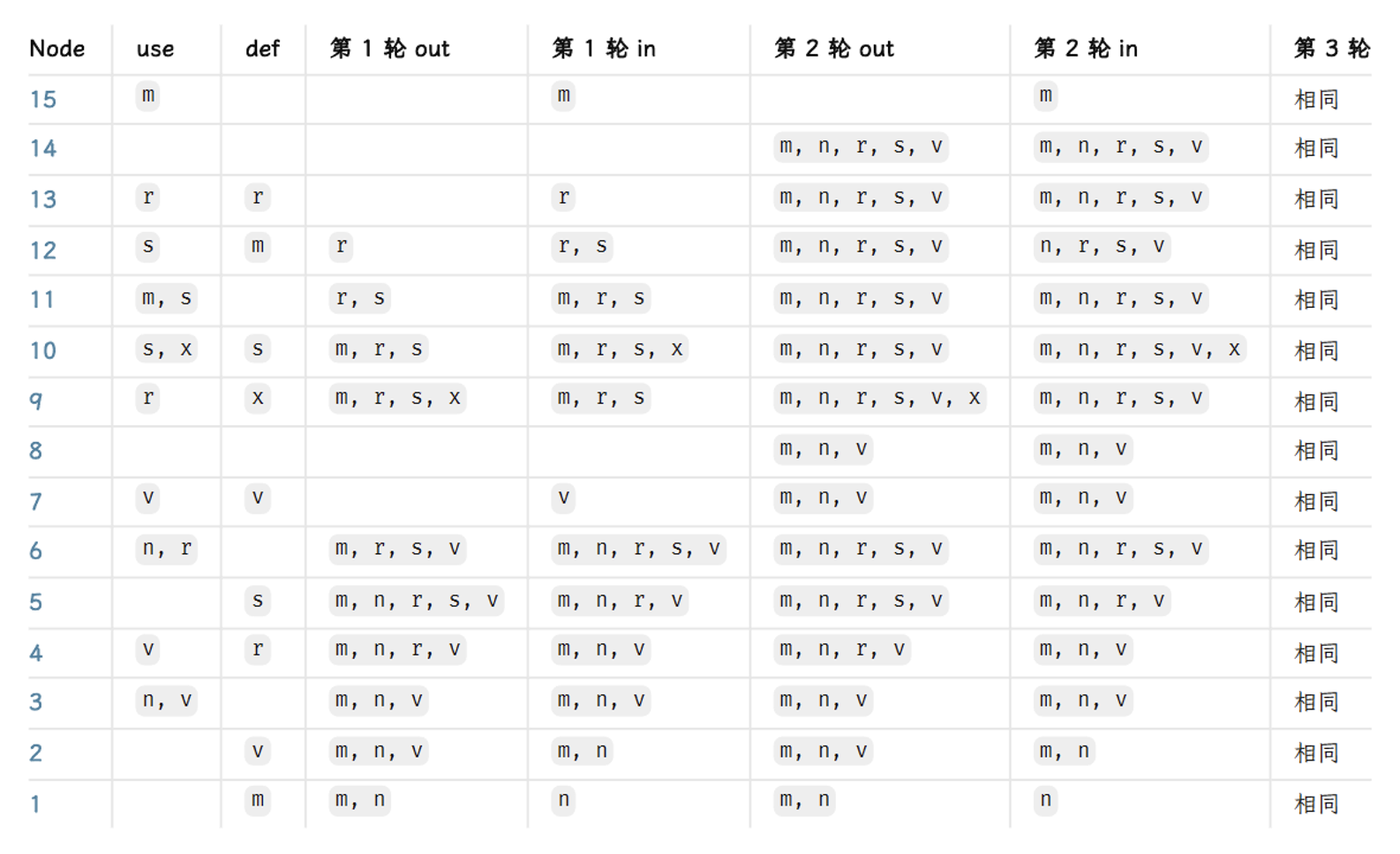

例子

遵循前向控制流边：

out[n] 由 in[s] 计算得出，in[n] 由 out[n] 计算得出。我们可以通过按相反顺序计算（从 6 到 1，从 out 到 in）来加速收敛。

通过迭代求解数据流方程时，计算顺序应遵循流。活跃性沿控制流箭头向后传播，且从出（out）到入（in），因此计算也应如此。

计算的变体：

  • 基本块：只有一个前驱和一个后继节点的流图比较简单，因此将它们与其前驱和后继合并，得到一个节点更少的图，其中每个节点代表一个基本块
  • 一次处理一个变量：当需要某个变量的信息时，一次只计算该变量的数据流，因为许多临时变量具有非常短的活跃范围（因此搜索会快速终止）

Representations of Sets⚓︎

表示 in[n] 和 out[n] 的方法：

  • 位数组（适用于密集集合）

    • 假设程序中有 N 个变量，每个字有 K 位
    • 每个集合占用 N 位
    • 两个集合的并集：将对应位置的位进行或运算
    • 一次集合并集运算需要 N/K 次操作

  • 排序列表（适用于稀疏集合）

    • 按任何全序键（如变量名）排序
    • 并集操作：合并列表
    • 当集合稀疏时（平均元素数远小于 N/K），排序列表表示更快

Time Complexity⚓︎

迭代数据流分析的速度分析

  • 一个大小为 N 的程序：最多 N 个节点，最多 N 个变量
  • 每个集合并集操作需要 \(O(N)\) 时间
  • for 循环：每个节点计算恒定数量的集合操作。\(O(N)\) 个节点 => \(O(N^2)\) 时间
  • repeat 循环：所有 in 和 out 集合的大小总和为 \(2N^2\)，这是 repeat 循环能迭代的最大次数，因为 in 和 out 集合是单调的，不能无限增长
  • 最坏情况运行时间：\(O(N^4)\)
  • 但在实践中时间介于 \(O(N)\) 和 \(O(N^2)\) 之间（如果计算顺序合理）

Least Fixed Points⚓︎

在活跃性分析中，如果认为变量同时活跃，我们会确保将它们的不同值保存在不同寄存器中。这便是活跃性的保守近似(conservative approximation)：可能会错误地认为某个变量是活跃的，但绝不会错误地认为它是非活跃的。后果是：编译后的代码可能会使用比实际需要更多的寄存器，但能保证计算出正确结果。

用于编译器优化的数据流方程应这样设置：任何解都向优化器提供保守信息；不精确的信息可能生成次优但绝不会错误的程序。

定理：活跃性分析的数据流方程有不止一个解。假设有解 X, Y

  • 若 X 是方程的解，且方程的所有解都包含解 X，则称 X 为方程的最小解（最小不动点）。
  • 方程存在一个最小不动点，且上述迭代算法总是计算出该最小不动点

Static and Dynamic Liveness⚓︎

  • 这些方程不知道条件分支会走向哪一边
  • “更智能”的方程会允许将 a 和 c 分配至同一寄存器

没有编译器能够完全理解每个程序中的所有控制流是如何工作的。这可以通过停机问题来证明

定理：停机问题

不存在这样的程序 H(P, X)，它接受任意程序 P 和输入 X 作为输入，并在 P(X) 停机（没有无限循环）时返回真，否则返回假。

推论

不存在这样的程序 H'(P, L)，对于任意程序 P 和 P 中的标签 L，能够判断在 P 的执行过程中是否曾到达标签 L。

  • 证明：通过说明如果 H' 存在，那么 H 也存在
  • 令 L 为程序的末尾，停机 => 跳转至 L

这个定理并不意味着我们永远无法判断某个标签是否可达，只是说明不存在一个总能给出答案的通用算法。我们可以通过一些特殊情况下的算法来改进活跃性分析。但事实上，没有编译器能真正判断一个变量的值是否确实被需要，即该变量是否真正 " 活跃 "。

我们只能采用保守近似的处理方法：假设每个条件分支都可能双向执行，因此我们得到动态条件及其静态近似。

  • 动态活跃性：如果程序从节点 n 开始执行，并在不经过变量 a 任何定义的情况下到达对 a 的使用，则变量 a 在节点 n 处是动态活跃的
  • 静态活跃性：如果存在一条从节点 n 出发的控制流路径，该路径在不经过变量 a 定义的情况下到达对 a 的某个使用，则变量 a 在节点 n 处是静态活跃的

如果变量 a 是动态活跃的，那么它也是静态活跃的。

Interference Graphs⚓︎

活跃性分析最重要的应用之一是寄存器分配。假设有一组临时变量a , b , c , ... 以及寄存器r1 , ..., rk。

我们称阻止 a 和 b 分配到同一寄存器的条件为干扰(interference)。有两种干扰类型：

  • 重叠的活跃范围
  • 当 a 必须由一条无法寻址寄存器 r1 的指令生成时，a 和 r1 相互干扰

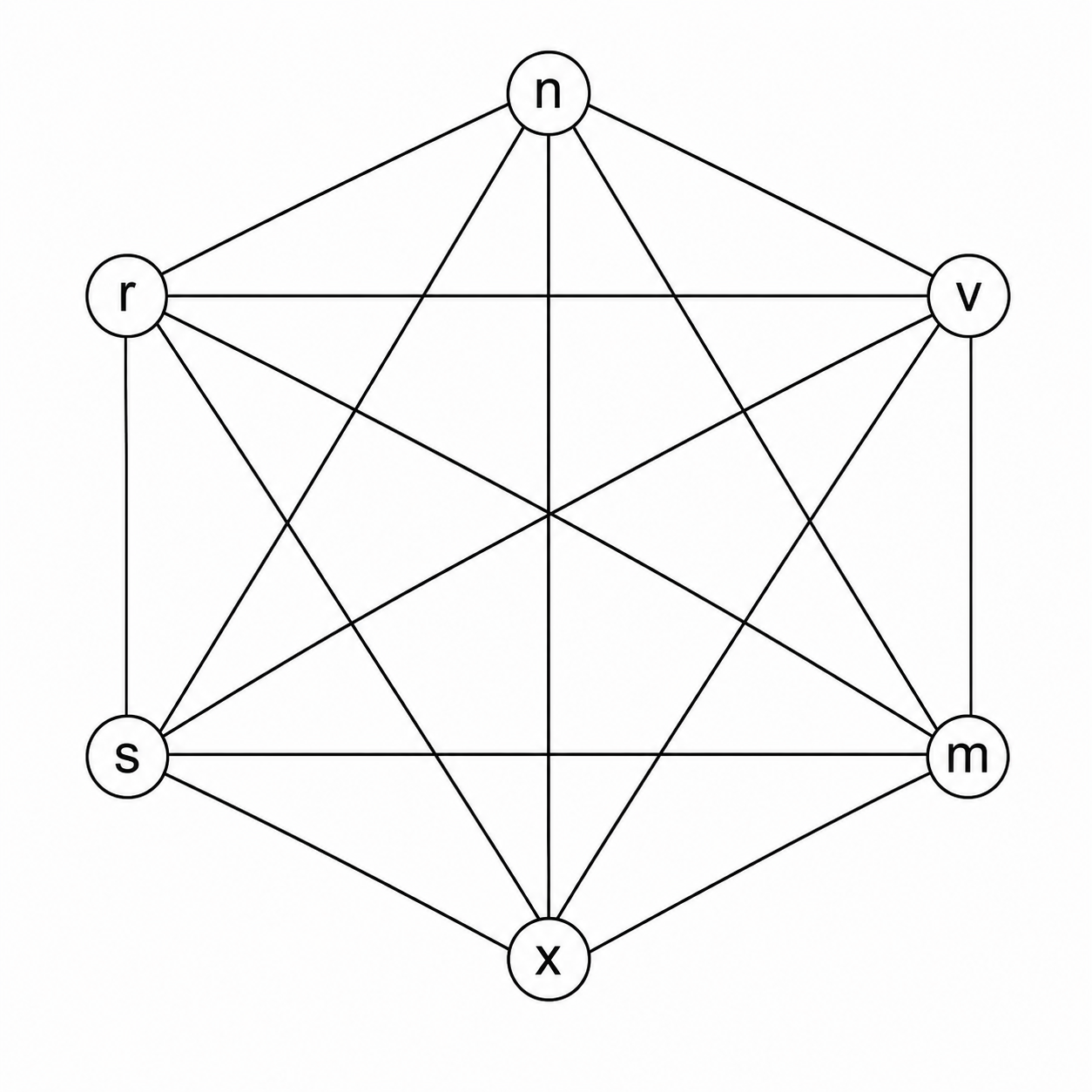

干扰的表达：

  • 矩阵，其中元素 x 标记干扰
  • 无向图
    • 节点：变量
    • 边：连接相互干扰的变量
    • 通过对节点上色来分配寄存器

不要在 MOVE 操作的源和目标之间制造人为干扰。考虑：

t := s              (copy)
t := ...
x := ... s ...      (use of s)
...
y := ... t ...      (use of t)
  • 通常会创建一个干扰边 (s, t)
  • 但我们不需要为 s 和 t 分别设置寄存器，因为它们包含相同的值。
  • 解决方案：在这种情况下，不添加干扰边 (s, t)
  • 如果在 s 仍然活跃的情况下，稍后对 t 进行（非移动）定义，这将创建干扰边 (t, s)

因此，为每个新定义添加干扰边的方式是：

  • 在任意定义变量 a 的非移动指令 n 处，其中 out[n] = (b1, ..., bj)，添加干扰边(a, b1) , ..., (a, bj)
  • 在移动指令 a := c 处，其中 {b1, ..., bj} 是活跃输出集，对于任何与 c 不同的 bi，添加干扰边(a, b1) , ..., (a, bj)

Liveness in the Tiger Compiler⚓︎

Tiger 编译器的流程分析分为两个阶段：

  • 分析 Assem 程序的控制流，生成控制流图
  • 分析控制流图中变量的活跃性，生成干扰图

详细实现请参考教材。

  • 在算法中使用图时，我们希望每个节点代表某种内容（例如程序中的一条指令）
  • 为了实现节点到内容的映射，我们使用 G_table（一个哈希表）
  • 以下惯用法将信息 x 与节点 n 关联到映射 mytable 中：G_enter(mytable, n, x)
  • 我们也可以将 x 直接放入 n 中：n = G_Node(g, x)，即创建一个包含信息 x 的新节点 n
  • G_nodeInfo(n)：检索 x

FlowGraph 包用于管理控制流图：

  • 节点：一条指令（或基本块）
  • 边 (m, n)：指令 m 后跟随指令 n（通过跳转或顺序执行）
/* flowgraph.h */
Temp_tempList FG_def(G_node n);
Temp_tempList FG_use(G_node n);
bool FG_isMove(G_node n);

G_graph FG_AssemFlowGraph(AS_instrList il);

每个节点具有以下属性：

  • FG_def()：在此节点定义哪些临时变量（指令的目的寄存器）
  • FG_use()：在此节点使用哪些临时变量（指令的源寄存器）
  • FG_isMove()：此指令是否为 MOVE 指令，即在定义和使用相相同时可以删除的指令

与节点相关联的信息：

  • 流图：将一些使用和定义信息关联到每个节点
  • 活跃性分析算法：在每个节点处记录入活跃和出活跃信息
  • 对流图的其他分析：关于每个节点的其他类型信息

我们可能不希望为每次新的分析修改数据结构（这是一个广泛使用的接口）。图就是图，而流图则是图与独立打包的辅助信息（表，或将节点映射到任意内容的函数）的结合。

/* liveness.h */
typedef struct Live_moveList_ *Live_moveList;
struct Live_moveList_ {G_node src, dst; Live_moveList tail;};
Live_moveList Live_MoveList(G_node src, G_node dst, Live_moveList tail);

struct Live_graph { G_graph graph; Live_moveList moves; };
Temp_temp Live_gtemp(G_node n);

struct Live_graph Live_liveness(G_graph flow);

Liveness 模块：

  • 输入：流图
  • 输出：干扰图 + 节点对列表（表示 MOVE 指令），这些节点对应分配相同的寄存器
  • Live_gtemp 指示 n 所代表的临时变量

在 Liveness 模块的实现中，维护一个数据结构是有用的，它可以记住每个流图节点出口的活动：

static void enterLiveMap(G_table t, G_node flowNode, Temp_tempList temps) {
    G_enter(t, flowNode, temps);
}

static Temp_tempList lookupLiveMap(G_table t, G_node flownode) {
    return (Temp_tempList)G_look(t, flownode);
}

有了完整的 liveMap，我们就可以使用刚才描述的方法构建一个干扰图。

如果一个新定义的临时变量在定义之后立即不活跃

  • 变量被定义但从未使用 -> 无需将其放入寄存器。
  • 定义指令将要执行（也许是为了其他副作用）-> 它会被写入某个寄存器，该寄存器最好不包含任何其他活跃变量。

因此，零长度的活跃范围确实会与任何与其重叠的活跃范围发生冲突。
