Basic Blocks and Traces⚓︎

语义分析阶段生成的 IR 树必须被翻译成汇编语言或机器语言。

• 树语言的运算符经过精心选择，能够匹配大多数机器的能力，但它与机器语言并不完全对应，且会会干扰编译时的优化分析

• 树与机器语言程序之间的一些不匹配之处：

  • CJUMP 指令可以跳转到两个标签中的任意一个；而实际机器的条件跳转指令在条件为假时会顺序执行下一条指令

  • 表达式中的 ESEQ 节点使用起来不方便

    • 子树求值顺序不同会导致结果不同
    • 但能够以任意顺序求值表达式的子表达式是有用的

  • 表达式中的 CALL 节点也会导致同样的问题。

  • 当尝试将参数放入一组固定的形参寄存器时，其他 CALL 节点的参数表达式中的 CALL 节点会引发问题，例如：CALL(f, [e1, CALL(g, [e2, ...])])

解决方法是通过 3 个步骤对树做变换处理：

1. 将一棵树重写为一系列规范树，其中不包含 SEQ 或 ESEQ 节点



2. 规范树列表被组织成一组基本块，这些基本块内部不包含任何跳转或标签



3. 基本块被组织成一组轨迹，其中每个条件跳转指令（CJUMP）后紧跟其false 标签



Canonical Trees⚓︎

规范树具有以下属性：

• 无 SEQ 或 ESEQ
• 每个 CALL 的父节点必须是 EXP(...) 或 MOVE(TEMP t, ...)

属性 1：每棵规范树仅包含一个语句节点，即根节点；其他节点均为表达式节点

属性 1 与 属性 2：

• CALL 节点的父节点必须是规范树的根节点，且必须为 EXP(..) 或 MOVE(TEMP t, ..)
• 每棵规范树中只能有一个 CALL 节点，因为 EXP(...) 和 MOVE(TEMP t, ...) 只能包含一个 CALL

为执行第一阶段转换，我们需要

• 消除 ESEQ
• 将 CALL 移至顶层
• 消除 SEQ

Eliminating ESEQs⚓︎

ESEQ(s, e)：先执行语句 s 以产生副作用，再计算表达式 e 以获取结果。

思路：将 ESEQ 在树中不断向上提升，直到其父节点成为语句节点，从而可以转换为 SEQ 节点。

给定 ESEQ(s, e)：

• 提取 s
• 通过 ESEQ 或 SEQ 重写其父节点为 s

假设 s = MOVE(MEM(x), y); e1 = MEM(x)，为了保持求值顺序，我们必须将 e1 从带有 s 的 BINOP 中提取出来。具体做法为：

s, e1可交换：如果 s 分配的临时变量和内存位置未被 e1 引用（且 s 和 e1 不同时执行外部 I/O）。

我们只能保守地近似判断语句是否可交换：commute(s, e) = True 表示 s 和 e 确定可交换，False 为不可交换。

• 常量（CONST(i)、NAME(n)）与任何语句可交换
• 空语句（例如 EXP(CONST(i))）与任何表达式可交换
• 其他情况均假定为不可交换

移除 ESEQ(s, e) 的转换：

• 提取 s
• 通过 ESEQ（如果其父节点是表达式）或 SEQ（如果其父节点是语句）重写其父节点

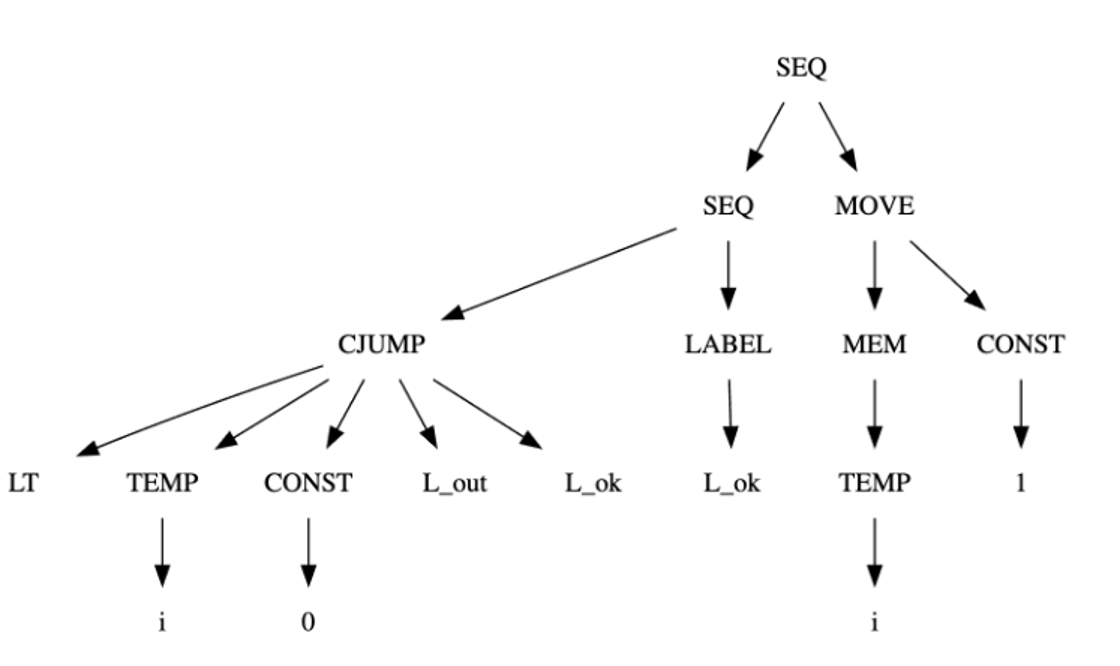

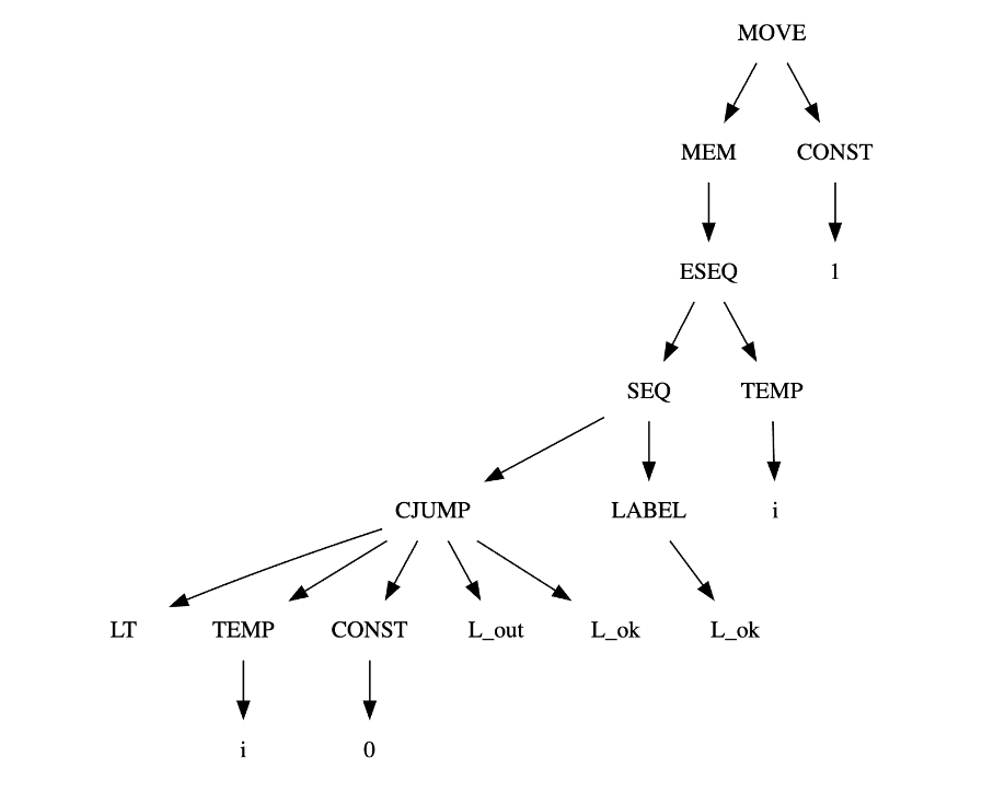

对于每种树语句或表达式，可以制定类似的规则，将 ESEQ 从语句或表达式中提取出来。给定一个 Tiger 程序（T_stm），我们可以递归地执行此转换，将所有的 ESEQ 在树中逐步提升，直到它们变成 SEQ 节点。

一般来说，对于每种树语句或表达式，我们都可以识别其子表达式，例如 [e1, e2, ESEQ(s, e3)]。重写是指提取语句中的“子表达式”，并更新语句或表达式的子表达式。

重写算法：

1. 为每种树语句或表达式制作一个子表达式提取方法：从子表达式中提取语句，并将每个子表达式转换为它的 ESEQ 简化版
2. 制作一个子表达式插入方法：使用每个子表达式的 ESEQ 简化版构建表达式或语句的新版本

Moving CALLs to Top Level⚓︎

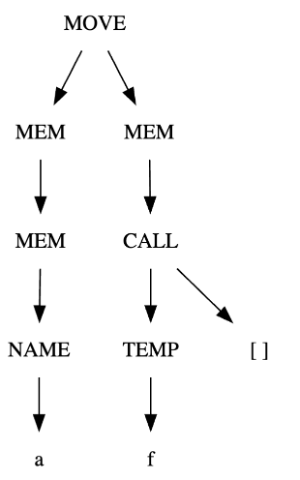

树语言允许将 CALL 节点用作子表达式。然而，每个函数将其结果返回到同一个专用的返回值寄存器 TEMP(RV) 中。

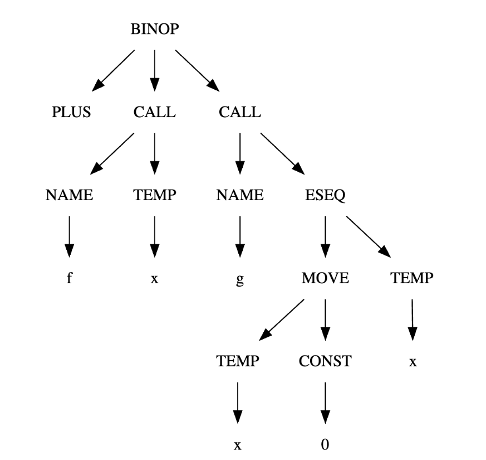

BINOP(PLUS, CALL(...), CALL(...))

第二个调用将在 PLUS 执行之前覆盖 RV 寄存器。解决方法是将每个返回值立即分配到一个新的临时寄存器中。

CALL(fun, args) ->
    ESEQ(MOVE(TEMP t, CALL(fun, args)), TEMP t)

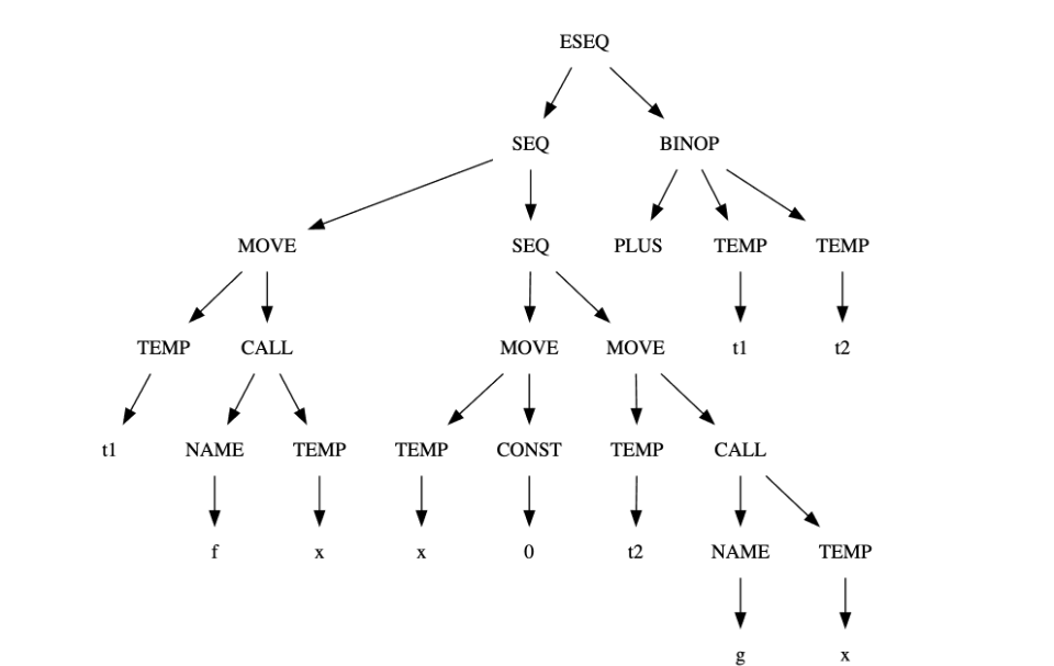

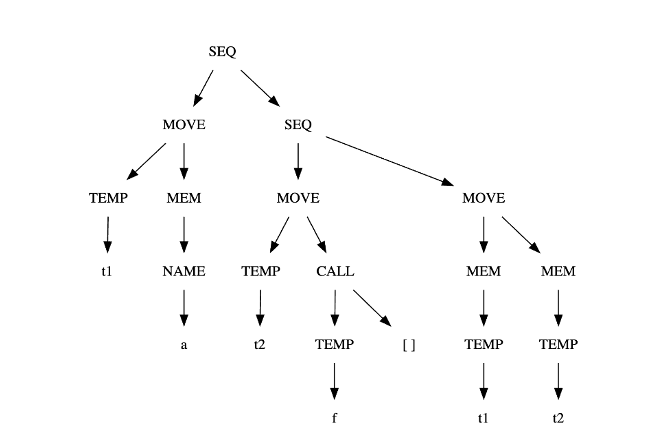

现在 ESEQ 消除器将把 MOVE 操作向上渗透到其包含的BINOP（等）表达式之外。

Eliminating SEQs⚓︎

• 一旦整个函数体 s0 被处理完毕，结果会得到一个树状结构 s0'，其中所有的 SEQ 节点都靠近顶部

  • SEQ(SEQ(SEQ(..., sx), sy), sz)

• 线性化函数反复应用以下规则：SEQ(SEQ(a, b), c) = SEQ(a, SEQ(b, c))

• s0' 被线性化为如下形式的语句：SEQ(s1, SEQ(s2, ..., SEQ(sn-1,sn)...))，不提供任何结构化信息
• 我们可以将其视为一个简单的语句列表：s1, s2, ..., sn-1, sn，其中没有 si 包含 SEQ 或 ESEQ 节点

Taming Conditional Branches⚓︎

Basic Blocks⚓︎

• 在确定程序中跳转的目标位置时，我们正在分析程序的控制流
• 控制流(control flow) 是指程序中指令的执行顺序，不考虑寄存器和内存中的数据值，以及算术计算
• 在分析程序的控制流时，任何非跳转指令的行为都完全无关紧要，所以我们将任何非分支指令序列合并成一个基本块，并分析基本块之间的控制流

• 基本块(basic block)：一段总是从开头进入、在末尾退出的语句序列

  • 第一条语句是 LABEL
  • 最后一条语句是 JUMP 或 CJUMP
  • 内部不包含其他 LABEL、JUMP 和 CJUMP

• 将长语句序列划分为基本块的算法如下：

  • 从头到尾扫描序列
  • 每当发现一个 LABEL 时，就开启一个新块（并结束前一个块）
  • 每当发现 JUMP 或 CJUMP 时，就结束一个块（并开启下一个块）
  • 如果某个块未以 JUMP 或 CJUMP 结尾，则在块末尾追加一条跳转到下一个块标签的 JUMP 指令
  • 如果某个块开头没有 LABEL，则生成一个新 LABEL 并置于开头

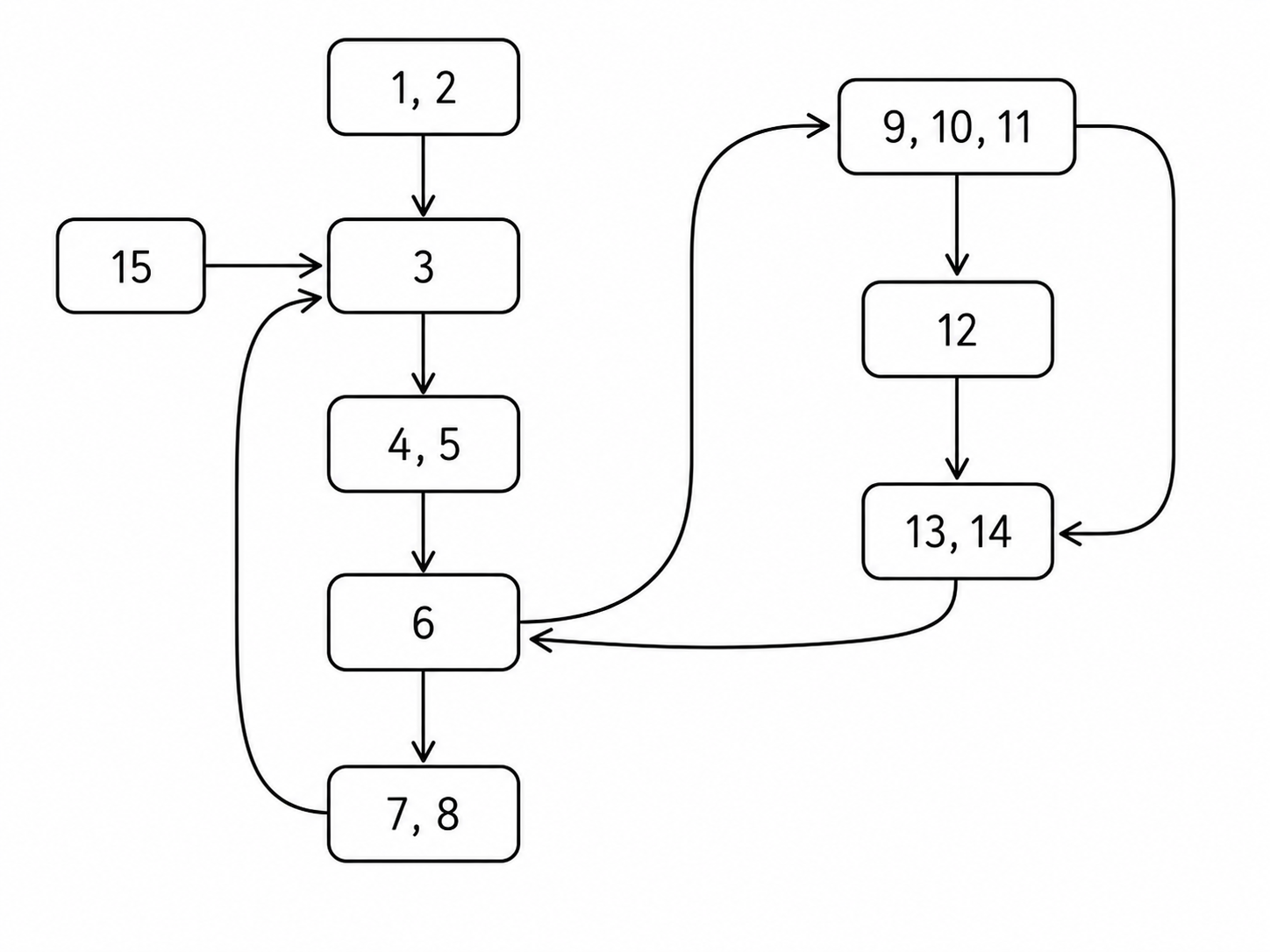

例子

Traces⚓︎

基本块可以按任意顺序排列，执行程序的结果仍然相同。

• 基于此，我们可以选择一种块排序方式，使得每个 CJUMP 后面紧跟着它的 false 标签
• 我们还可以安排让 JUMP 后紧跟着它们的目标标签，这样就能删除这些跳转，从而使编译后的程序运行得更快一些

轨迹(trace) 是指在程序执行过程中可以连续执行的一系列语句，并且可以包含条件分支。

• 一个程序可以有许多不同的、重叠的轨迹
• 为了安排 CJUMP 和 false 标签，我们希望生成一组精确覆盖程序的轨迹：每个基本块必须恰好属于一个轨迹
• 我们希望覆盖集合中的轨迹数量尽可能少，以最小化从一个轨迹跳转到另一个轨迹所需的 JUMP 数量

寻找一个覆盖集的轨迹：

• 思路：从某个块开始，作为轨迹的开头，然后沿着一条可能的执行路径继续，即轨迹的剩余部分

• 假设块 b1 以跳转到 b4 结束，而 b4 又跳转到 b6，那么我们可以构建轨迹 b1, b4, b6



• 假设 b6 以一个条件跳转 CJUMP(cond, b7, b3) 结束，我们将 b3 追加到当前轨迹中，并继续处理 b3 之后的轨迹部分；块 b7 将会被归入另一个轨迹中

  • 确保 CJUMP(cond, lt, lf) 后面紧跟着 LABEL(lf)


下面给出详细的轨迹生成算法（对控制流图进行 DFS）：

• 从某个块开始，沿着一系列跳转链前进
• 标记每个块并将其添加到当前轨迹中
• 最终到达一个其后继全部已被标记的块
• 结束当前轨迹，并选择一个未标记的块开始下一个轨迹

注：通过上述算法生成的轨迹中，CJUMP 后可能不跟随其 false 标签

将有序的轨迹列表展平为一个长语句列表，然后进行一些微调：

• 对于任何紧跟 false 标签的 CJUMP，我们保留原样（这种情况会有很多）
• 对于任何紧跟 true 标签的 CJUMP，我们交换 true 标签和 false 标签，并取反条件
• 对于任何 CJUMP(cond, a, b, lt, lf) 后跟既不是 true 标签也不是 false 标签的情况，我们发明一个新的 false 标签 lf'，并将单个 CJUMP 语句重写为三个语句，以实现 CJUMP 紧跟 false 标签的条件

CJUMP(cond, a, b, lt, lf')
LABEL lf'
JUMP(NAME lf)

任何频繁执行的指令序列（例如循环体）都应该占据自己的轨迹，这有助于最小化无条件跳转的数量和其他类型的优化，比如寄存器分配、指令调度等。
