Translation to Intermediate Code⚓︎

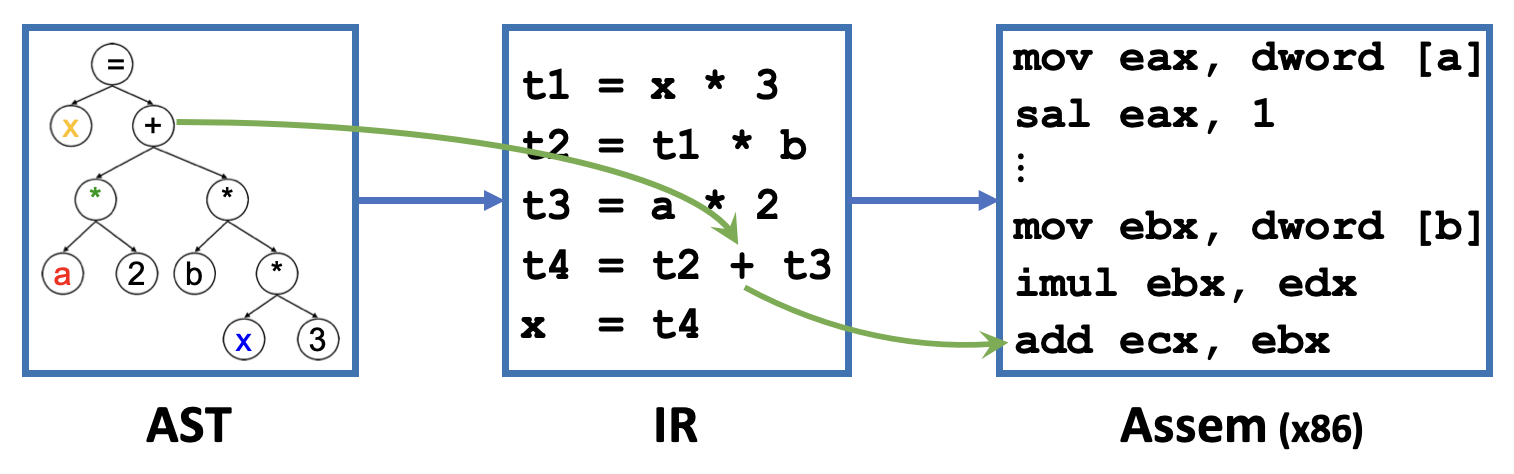

中间表示(intermediate representation, IR) 是一种抽象的机器语言：

• 它表达了目标机器的操作，但不过多涉及具体的机器细节
• 它与源语言的细节无关

编译器中使用了多种不同的中间表示：

• 三地址码（TAC）
• 静态单赋值形式（SSA）
• 控制流图（CFG）
• 抽象语法树（AST）
• 表达式树（IR 树，由 Tiger 编译器使用）

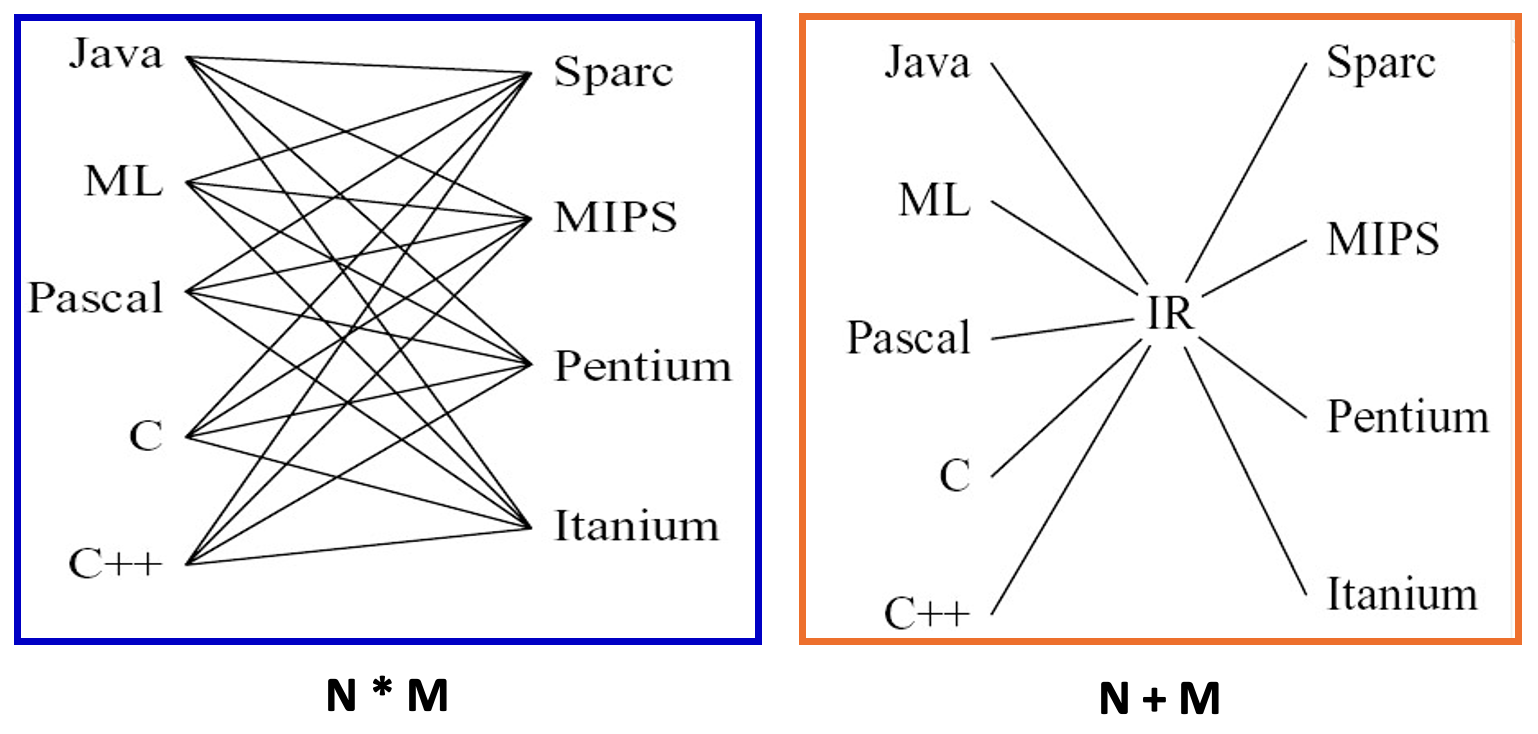

如果直接将源语言翻译成真实的机器码，那将会隐藏模块化和可移植性。

Three-Address Code⚓︎

三地址码(three-address code, TAC) 指的是每条指令最多只用三个操作数地址的编码方式。

• 三地址码最基本的指令：x = y op z
• 针对编程语言中的不同结构，需要改变三地址码的形式，比如 t2 = -t1
• 三地址码没有标准形式，原因之一是需要发明新的形式来表达语言中的特殊特性

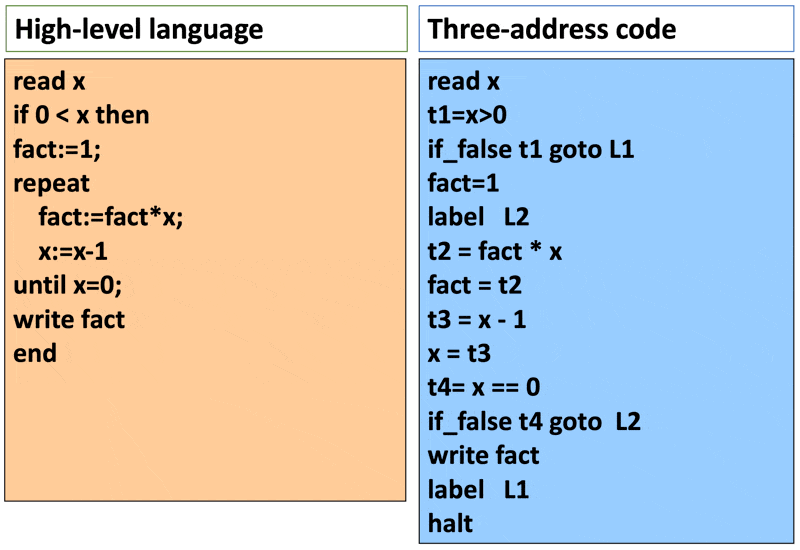

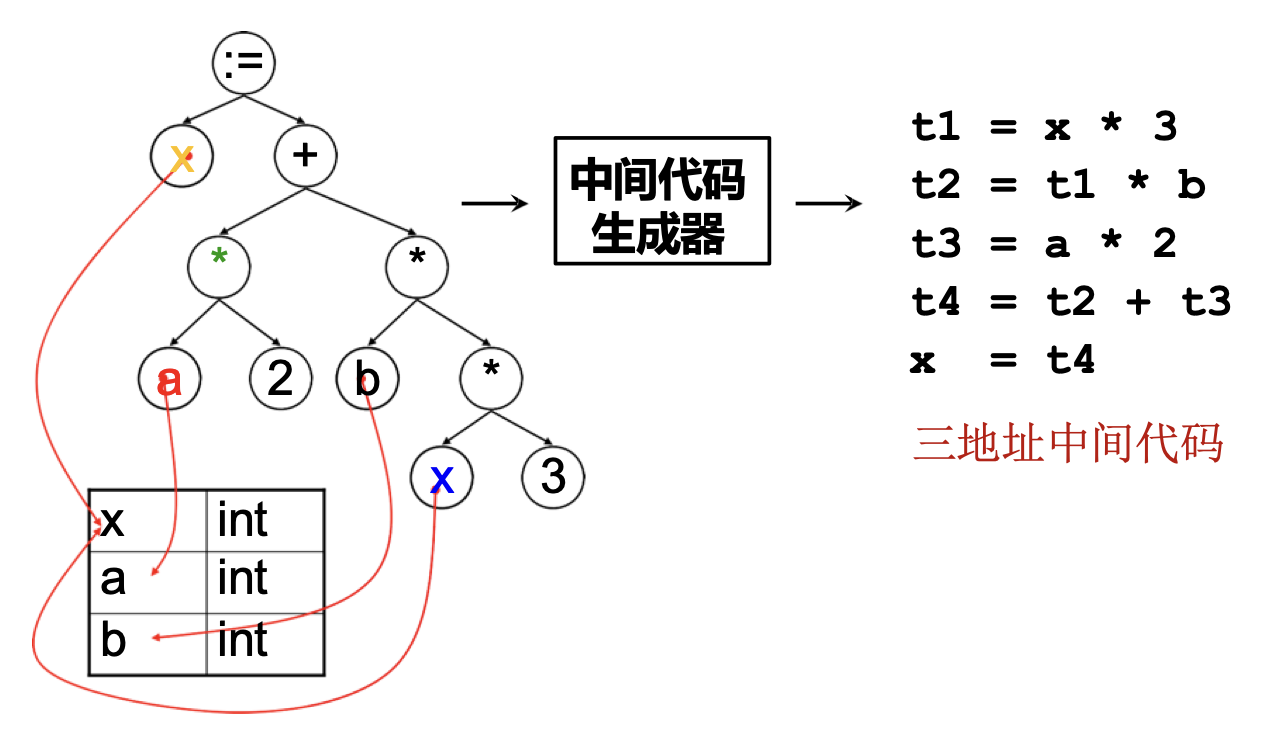

例子

三地址码的实现：

• 整个三地址指令序列被实现为数组或链表

• 最常见的实现方式是将三地址码实现为四元组(quadruples)：

  • 一个字段表示操作
  • 三个字段表示地址

• 对于需要少于三个地址的指令，某些地址字段会被赋予空值（null）或「空」(empty) 值

  t1 = x > 0
  if_false t1 goto L1
  fact = 1
  label L2


  (gt, x, 0, t1)
  (if_f, t1, L1, _)
  (asn, 1, fact, _)
  (lab, L2, _, _)


• 其他实现方式：三元组、间接三元组

Intermediate Representation Tree⚓︎

一个好的 IR 具备以下几个特性：

• 便于语义分析阶段生成
• 便于翻译成所有目标机器语言
• 每个结构必须具有清晰简单的含义，以便能够轻松指定和实现 IR 优化转换

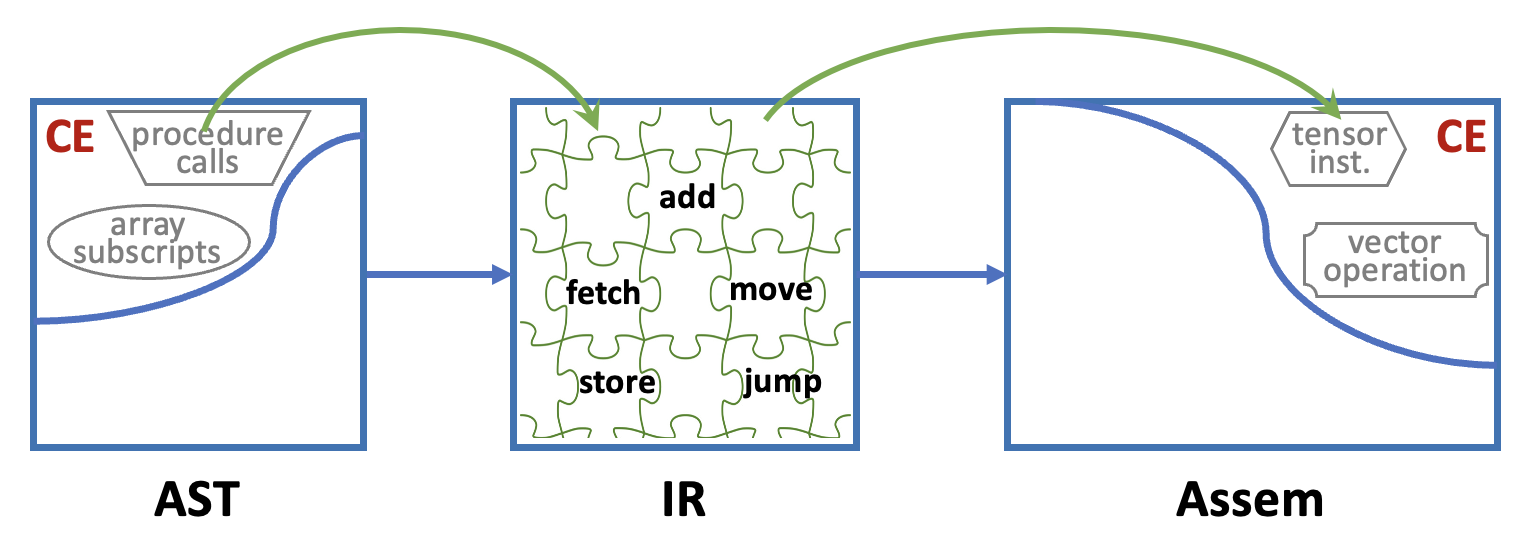

抽象语法可能包含具有复杂效果(complex effects, CE) 的指令，机器语言也是如此，但它们的对应关系并不良好。IR 应当足够简单，以便能够拆分抽象语法的复杂指令，然后组合起来形成真正的机器指令。

下面列出了 IR 树语言的一些接口：

Translation into IR Trees⚓︎

Expressions⚓︎

在语言中，抽象语法树（AST）表达式 A_exp 的表示有：

• 有返回值的表达式：Ex（适用于 T_exp 指令）
• 无返回值的表达式（例如某些过程调用或 while 表达式）：Nx（适用于 T_stm 指令）

• 布尔值表达式（如 a > b）：Cx（条件跳转），由 T_stm 指令和一对目标标签组合而成

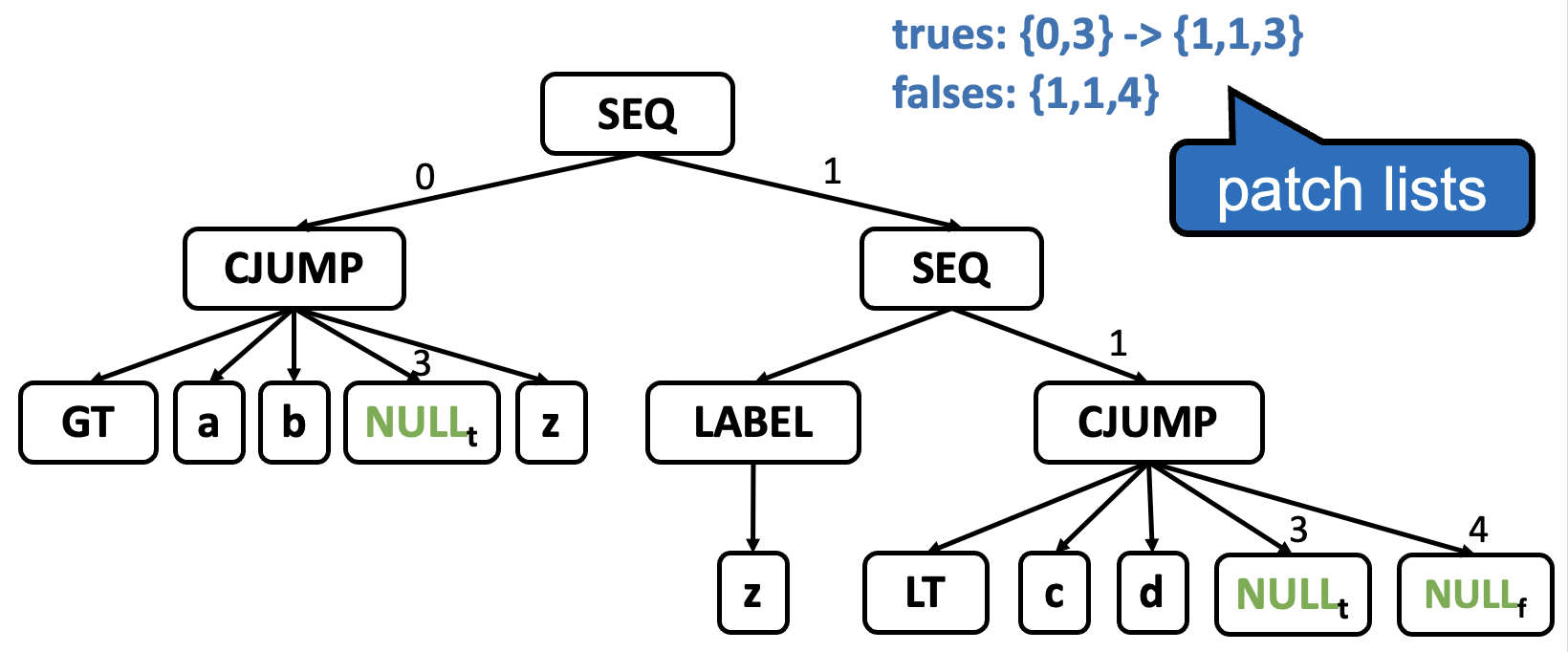

  Tr_Cx(patchList trues, patchList falses, T_stm stm);




  由于要等很久后才能知道条件为真和假时的目的地址，所以列出一个位置列表，其中包含当前填充为 NULL 的位置，这些位置需要在已知 t 时填充为 t；另外再列出所有需要填充为 f 的位置。

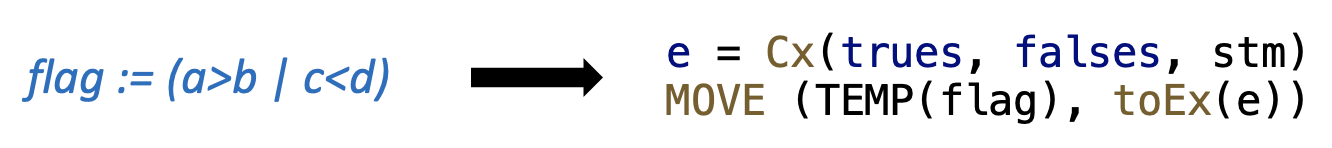

有时我们需要将一种表达式转换为另一种等价的表达式。比如在 Tiger 中，语句 flag := (a>b | c<d) 需要将 Cx 类型转换为 Ex 类型，有专门的方法来这种相互转换，比如 toEx(Cx)。针对不同类型的输出表达式使用不同的转换函数。

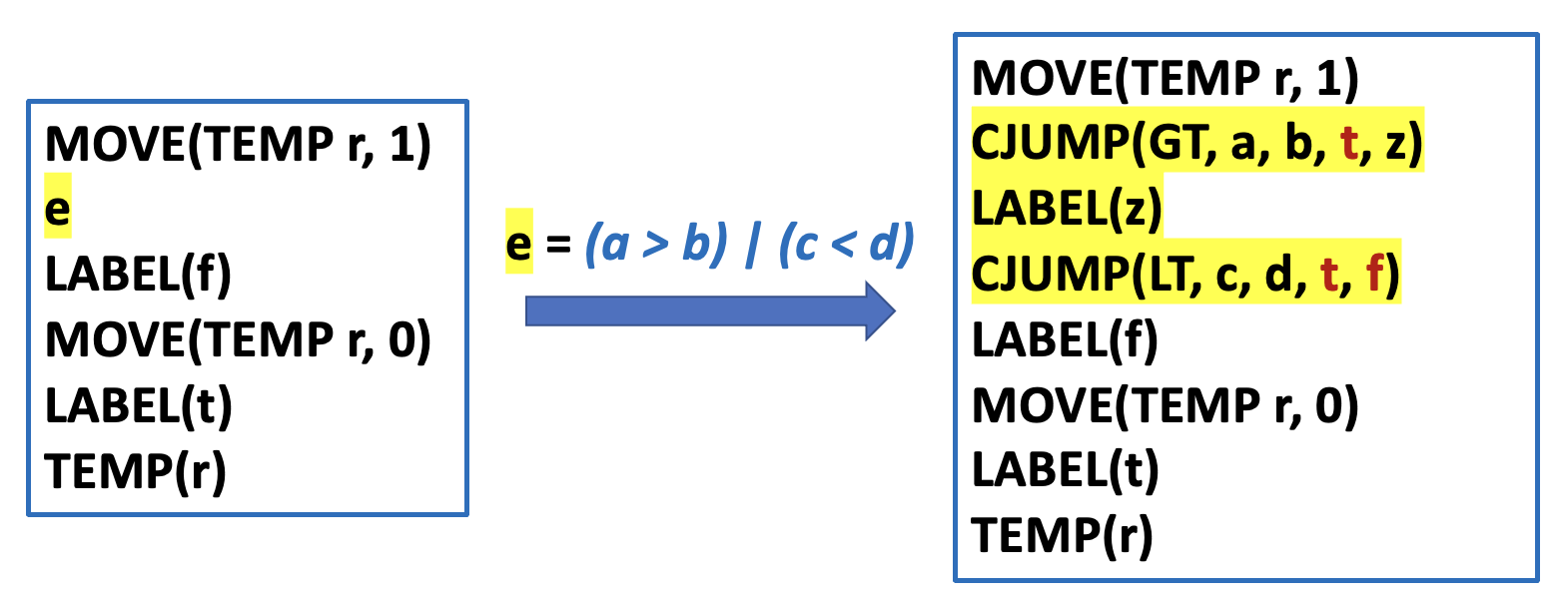

使用临时寄存器实现 toEx(Cx)：

Simple Variables⚓︎

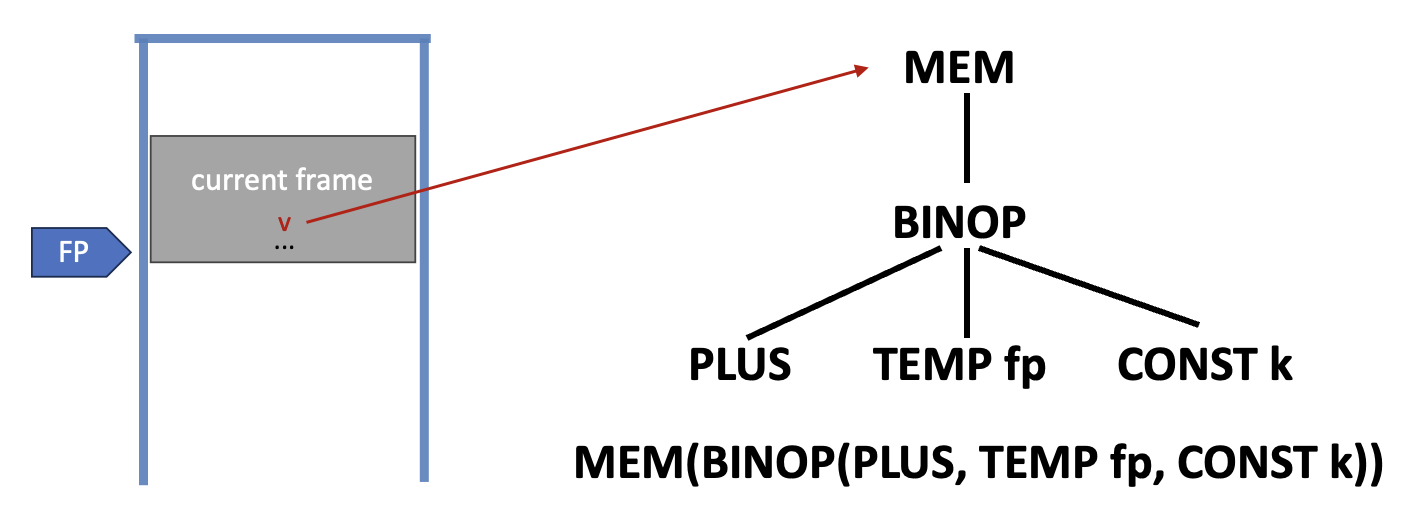

考虑翻译在当前过程的栈帧中声明的简单变量 v：

其中：

• k：v 在帧内的偏移量
• TEMP fp：帧指针寄存器
• 对于 Tiger 编译器，所有变量的大小相同（整数 / 指针）——即机器的自然字长

要翻译 v，就得知道帧指针(frame pointer) 和字长(word size)。我们在 Frame 模块中添加一个帧指针寄存器 FP 和一个表示机器字长的常量。

/* frame.h */
...
Temp_temp F_FP(void);
extern const int F_wordSize;
T_exp F_Exp(F_access acc, T_exp framePtr);

• 内存变量：在 InFrame(k) 中访问 a：F_Exp(a, T_Temp(F_FP())) 返回 MEM(BINOP(PLUS, TEMP FP, CONST(k)))
• 寄存器变量：在 InReg(t832) 中访问 a 则直接返回 TEMP t832

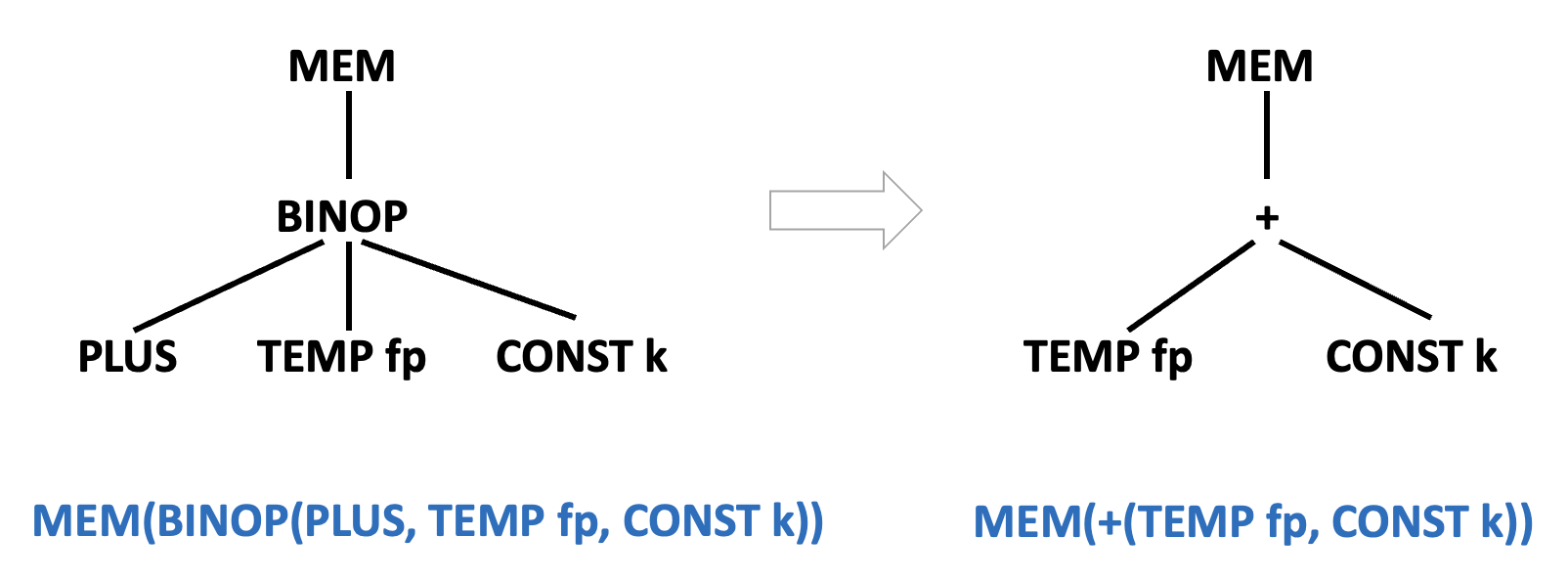

我们可将 BINOP(PLUS, e1, e2) 简写为 +(e1, e2)

Array Variables⚓︎

不同的编程语言对数组变量的处理方式不同。

• Pascal：数组变量代表数组内容

  var a,b : array[1..12] of integer;
  begin
      b :=a
  end.


• C：数组类似于指针常量

  // illegal
  {
      int a[12], b[12];
      b = a;
  }

  // legal
  {
      int a[12], *b;
      b = a;
  }


• Tiger（如同 Java 和 ML）：数组变量表现为指针

  • 没有像 C 语言那样的命名数组常量
  • 新的数组值通过构造函数创建（并初始化）：t_a[n] of i
    • t_a：数组类型名称
    • n：元素数量
    • i：每个元素的初始值

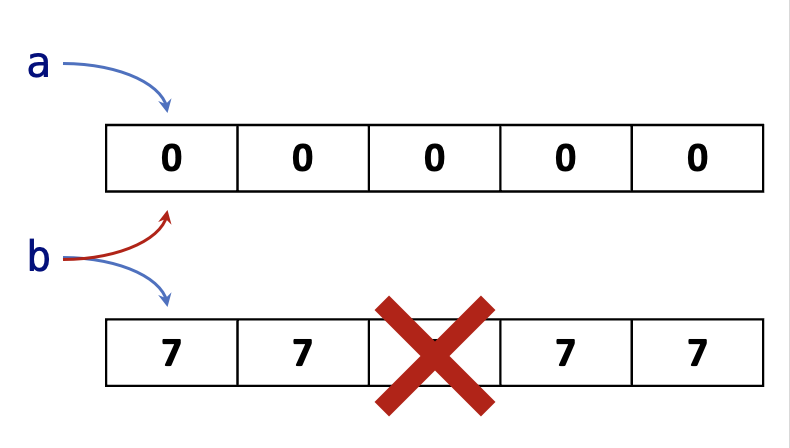

  let
      type intArray = array of int
      var a := intArray[5] of 0
      var b := intArray[5] of 7
  in b := a
  end




Tiger 的记录值也是指针，也就是说记录的赋值是指针赋值，并不复制所有字段。这与 C 语言中的结构体赋值不同，它会复制结构体的所有字段。

Structured L-Values⚓︎

• 左值(l-value)：可以出现在赋值语句左侧的表达式的计算结果

  • 比如 x、p.y 或 a[i+2]
  • 表示一个可被赋值的存储位置
  • 也可以出现在赋值语句的右侧

• 右值(r-value)：只能出现在赋值语句右侧的表达式的计算结果

  • 比如 a + 3 或 f(x)
  • 不表示一个可赋值的存储位置

整型或指针值是标量，即只有一个组成部分（因此只需要 1 个字大小的空间）。

• 在 Tiger 语言中，所有变量和左值都是标量，且数组或记录变量实际上是指针（一种标量）
• 但在 C 或 Pascal 语言中，存在结构化的左值，比如 C 中的结构体、Pascal 中的数组和记录都不是标量

要将结构化左值翻译成 IR 树，需更新 T_Mem：

T_exp T_Mem(T_exp, int size);
MEM(+(TEMP fp, CONST kn), S)

S：要获取或存储的对象的大小

Subscripting and Field Selection⚓︎

计算 a[i] 的地址：(i − l) * s + a

• l：索引范围的下界
• s：每个数组元素的大小（以字节为单位）
• a：数组元素的基地址

如果 a 是全局变量，且其地址在编译时是常量，则可以在编译时完成减法运算 a – l * s。

类似地，要计算记录 a 中字段 f 的地址：offset(f) + a。

数组变量 a 是一个左值，同样地，数组下标表达式 a[i] 也是左值。要获取 a[i] 的地址，我们需要对 a 的地址进行算术运算，比如 (i − l) * s + a

在 Pascal 编译器中，

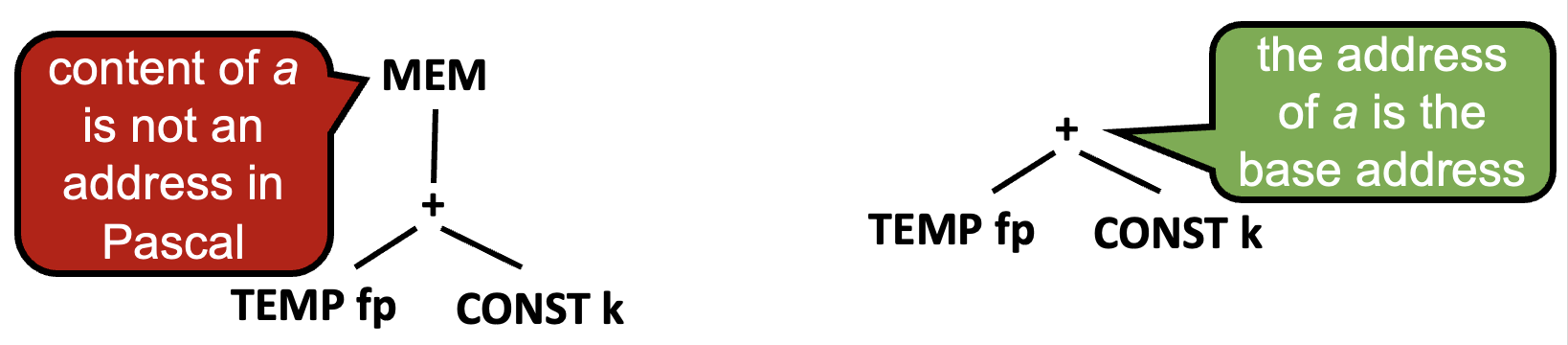

• 如果我们将左值 a 翻译成类似左侧 IR 树的形式，就无法对 a 的地址进行算术运算；因此，我们应该将左值 a 翻译成表示其地址的树表达式，就像右侧 IR 树那样
• 这个左值 a 可能会发生什么
  • 某个特定元素可能被下标化(subscripted)，产生一个（更小的）左值，例如 a[i]；一个 + 节点会将 (i − l) * s 加到 a 上
  • 该左值（代表整个数组）可能在需要右值的上下文中使用，例如 b = a；此时，通过对其应用 MEM 运算符，将左值强制转换为右值

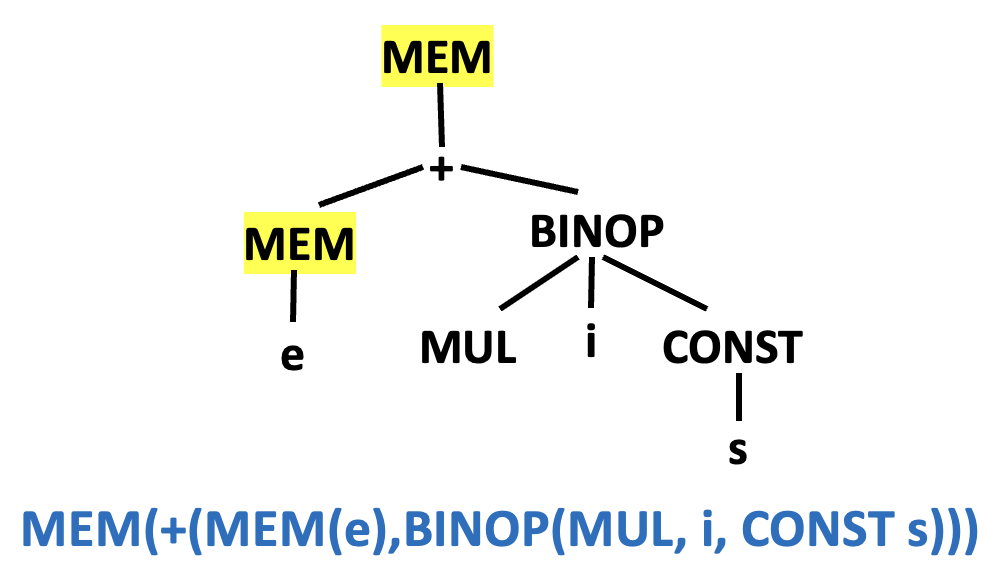

在 Tiger 语言中，所有记录和数组的值实际上都是指向记录和数组结构的指针。数组的基地址实际上是指针变量的内容，因此需要使用 MEM。a[i] 的 IR 树如下：

• MEM(e) 表示 a
• s 是字大小
• 假设 l=0

另外，左值应表示为地址（不含顶层 MEM 节点）

• 将左值转换为右值：从该地址取值
• 对左值赋值：向该地址存储

综上，在树形 IR 中，MEM 既表示存储（当用作 MOVE 的左子节点时），也表示取值（在其他情况下使用）。

Arithmetic⚓︎

• 每个整数算术运算符对应一个树运算符

• 树语言没有一元算术运算符

  • 整数的取反：通过从零减去实现；-n => 0 - n
  • 按位取反：通过与全 1 进行 XOR 实现

• 浮点数的取反不能通过从零减去来实现，且许多浮点数表示允许存在负零

• 负零的相反数是正零，反之亦然
• 树语言对一元取反的支持并不完善

Conditionals⚓︎

比较运算符的结果将是一个 Cx 表达式：一个语句 (T_stm) s，它将跳转到任何真目标和假目标上。Cx 表示法的核心在于条件表达式可以轻松地与运算符 & 和 | 结合使用，例如 a > b | c < d。因此，像 x < 5 这样的表达式将被翻译成一个带有以下内容的 Cx：

stm = CJUMP(LT, x, CONST(5), NULLt, NULLf)
trues = {t}
falses = {f}

处理 if 表达式（if e1 then e2 else e3）的直接方法：

toCx(e1)
LABEL t
r = toEx(e2)
JUMP join
LABEL f
r = toEx(e3)
JUMP join
...
LABEL join
TEMP r
...

• 如果 e2 和 e3 都是语句（不返回值的表达式），toEx 可以工作，但最好能特别识别这种情况

• 如果 e2 或 e3 是 Cx 表达式，toEx 会产生一堆混乱的跳转和标签

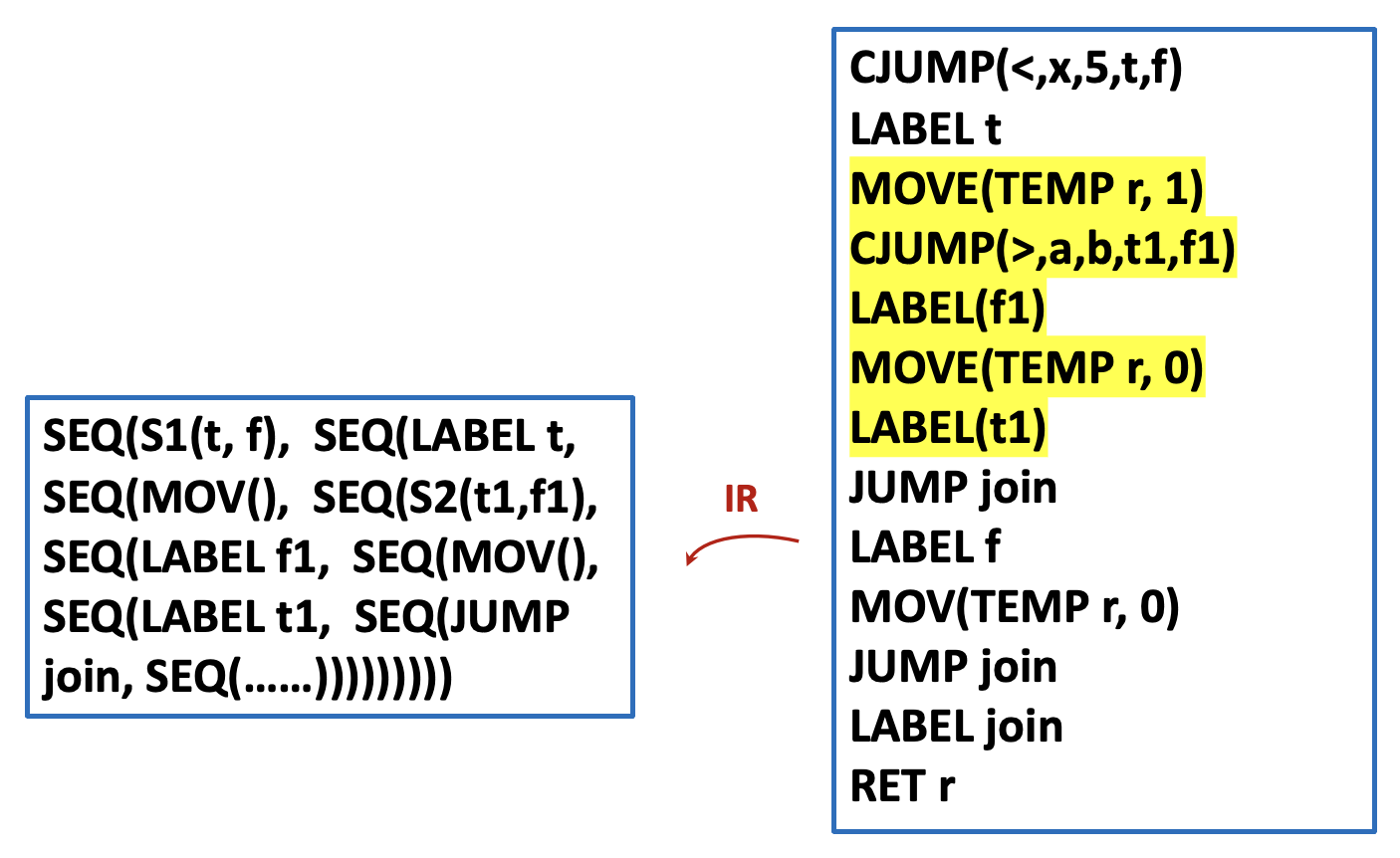

  • 示例：if x < 5 then a > b else 0

  • 简单的方式（视为 Ex）：

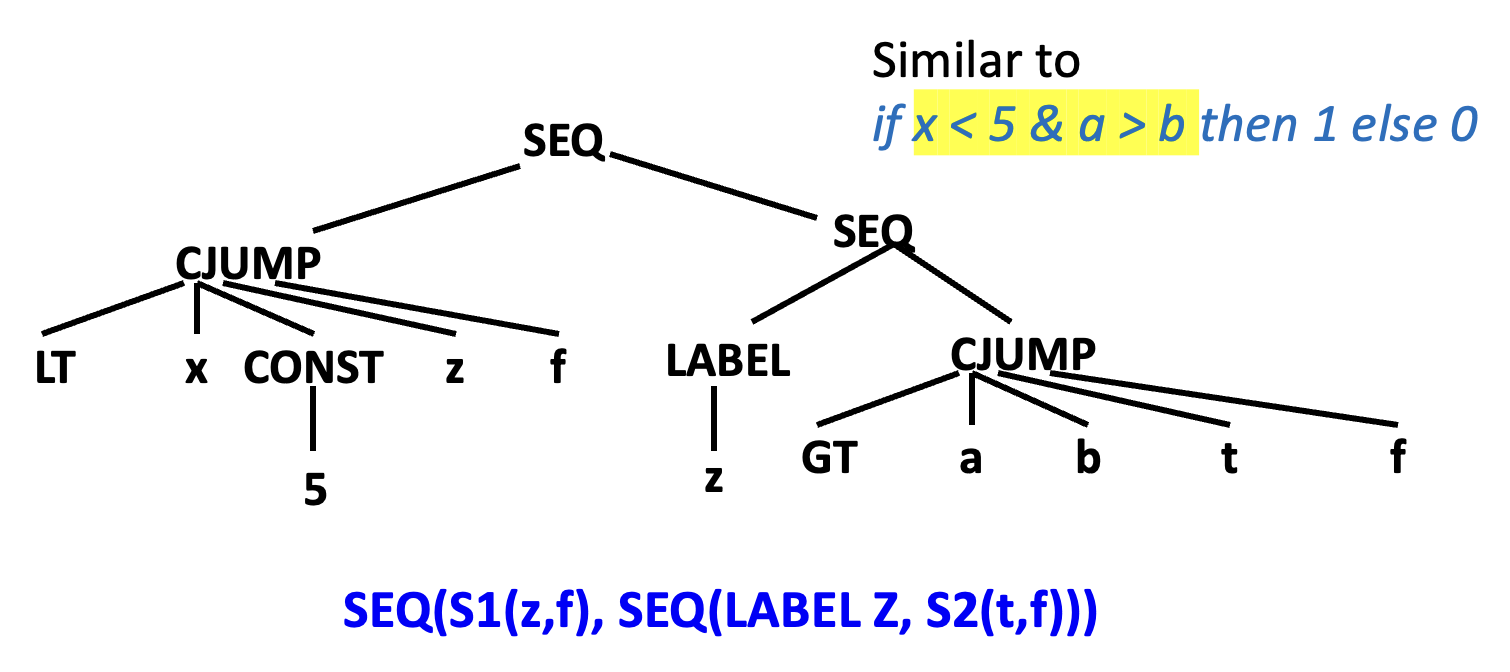

  • 特别识别这个情况

    • x < 5 转换为 Cx(s1)
    • a > b 将被转换为 Cx(s2)


While Loops⚓︎

while 循环的一般布局为：

test:
     if not(condition) goto done
     body
     goto test
done:

• 如果 break 语句出现在循环体内部（且未嵌套在任何内部 while 语句中），则翻译结果仅为跳转到 done 标签
• break 语句的翻译需要引入一个新的形参 break，该参数被设置为最近外层循环的 done 标签

For Loops⚓︎

翻译 for 语句的直接方法是将抽象语法重写为let / while表达式的抽象语法：

for i := lo to hi
do body

let var i := lo
    var limit := hi
in while i <= limit
   do (body; i := i+1)
end

上述代码有一个问题：当 limit=maxint, i+1 时会溢出。所以需要将代码改为：

if lo > hi goto done
i := lo
limit := hi
test:
    body
    if i >= limit goto done
    i := i+1
    goto test
done:

Function Call⚓︎

翻译函数调用 f(a1, ..., an) 很简单，只是需要将静态链接作为隐式的（即一般不会在 IR 指令中写出来）额外参数添加：

CALL(NAME lf, [sl, e1, e2, …, en])

• lf：f 的标签
• sl：静态链接

Declarations⚓︎

对于函数体内的每个变量声明，将在帧中预留额外的空间；而对于每个函数声明，将为函数体保留一个新的“片段”树代码。

Variable Definition⚓︎

• transDec 函数更新 let 表达式主体的值环境和类型环境
• 变量的初始化会转换为一个树表达式，该表达式必须放置在 let 主体之前
• transDec：将初始化转换为赋值表达式
• 如果 transDec 应用于函数和类型声明，结果将是一个“无操作”表达式，例如 Ex(CONST(0))

Function Definition⚓︎

函数被翻译为：

• 入口处理代码(prologue)：

  • 用于标记函数开始的伪指令（在特定汇编语言中需要）
  • 函数名的标签定义
  • 调整栈指针的指令（用于分配新帧）
  • 保存“逃逸”参数（包括静态链接）到帧中的指令，以及将非逃逸参数移动到新的临时寄存器中的指令
  • 用于保存函数内使用的任何被调用者保存寄存器（包括返回地址寄存器）的存储指令

• 函数体：表达式

• 出口处理代码(epilogue)：
  • 移动返回值（函数结果）到寄存器的指令
  • 用于恢复被调用者保存寄存器的加载指令
  • 重置栈指针（以释放帧）的指令
  • 返回指令（跳转到返回地址）
  • 根据需要使用的伪指令，用于声明函数结束

翻译阶段应为每个函数生成一个片段(fragment)，其中包含：

• 帧：包含关于局部变量和参数的机器特定信息的帧描述符
• 主体：procEntryExit1 返回的结果

/* frame.h */
...
typedef struct F_frag_ * F_frag;
struct F_frag_ {
  enum {F_stringFrag, F_procFrag} kind;
  union {
    struct {Temp_label label; string str;} stringg;
    struct {T_stm body; F_frame frame;} proc;
  } u;
};
F_frag F_StringFrag(Temp_label label, string str);
F_frag F_ProcFrag(T_stm body, F_frame frame);
typedef struct F_fragList_ *F_fragList;
struct F_fragList_ {F_frag head; F_fragList tail;};
F_fragList F_FragList(F_frag head, F_fragList tail);

/* translate.h */
...
void Tr_procEntryExit(Tr_level level, Tr_exp body, Tr_accessList formals);
F_fragList Tr_getResult(void);

例题

节选自作业题 7.2

题目答案

Translate each of these expressions into IR trees, but using the Ex, Nx, and Cx constructors as appropriate. In each case, just draw pictures of the trees; an Ex tree will be a Tree exp, an Nx tree will be a Tree stm, and a Cx tree will be astm with holes labeled true and false into which labels can later be placed.

1. output := concat(output,s), as it appears on line 8 of Program 6.3. The concat function is part of the standard library, and for purposes of computing its static link, assume it is at the same level of nesting as the prettyprint function.

   function concat (s1: string, s2: string) : string


2. b[i+1]:=0

3. while a>0 do a := a-1
4. if a then b else c, where a is an integer variable (true if \(eq.not\) 0).

2357
