Instruction Selection⚓︎

Overview⚓︎

本讲的目标是将规范树转换为汇编语言。

原因：

• 中间表示（树）语言在每个树节点中仅表达一个操作，比如取数、存储、加法、减法、条件跳转等
• 而真实的机器指令通常可以执行多个基本操作

指令选择(instruction selection) 阶段：为给定的 IR 树寻找合适的机器指令来实现

Tree Patterns⚓︎

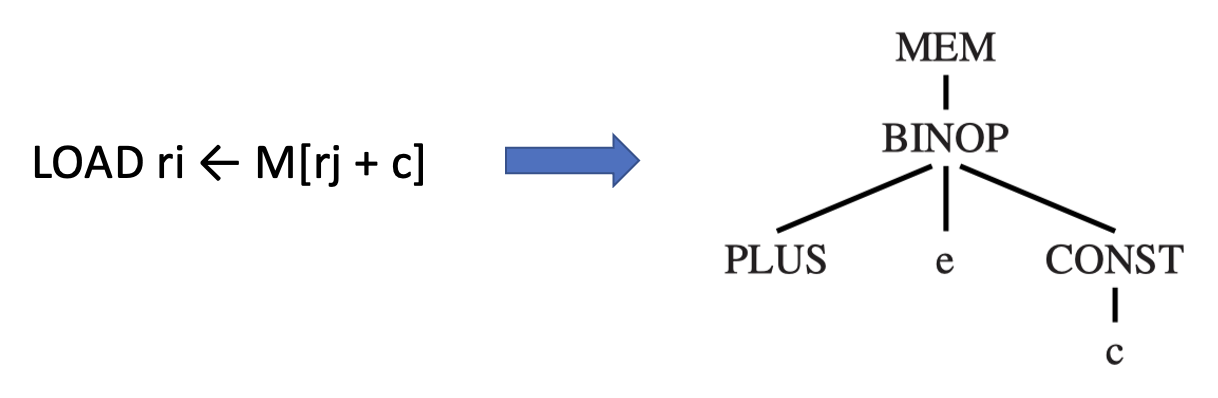

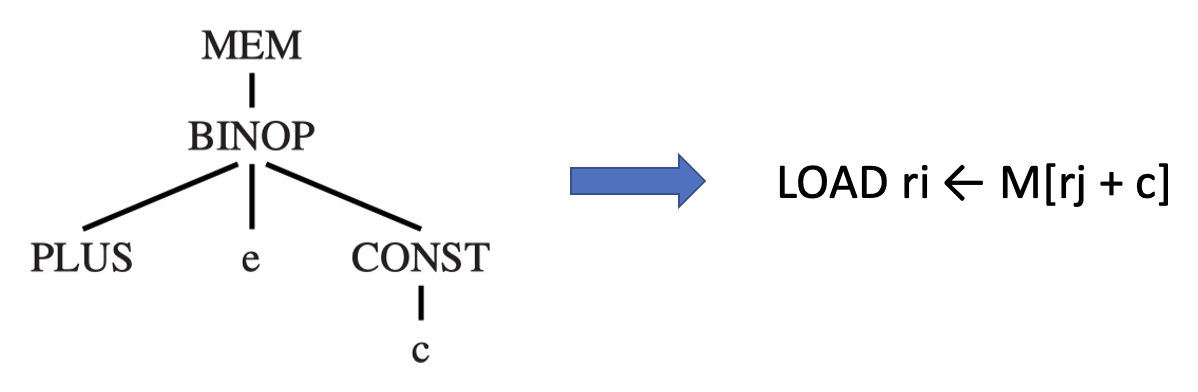

每条机器指令都可以表示为 IR 树的一个片段，称为树模式(tree pattern)。

• 平铺(tiling)：用互不重叠的树模式覆盖整棵树
• 指令选择：用一组最少的树模式覆盖整棵树的平铺过程

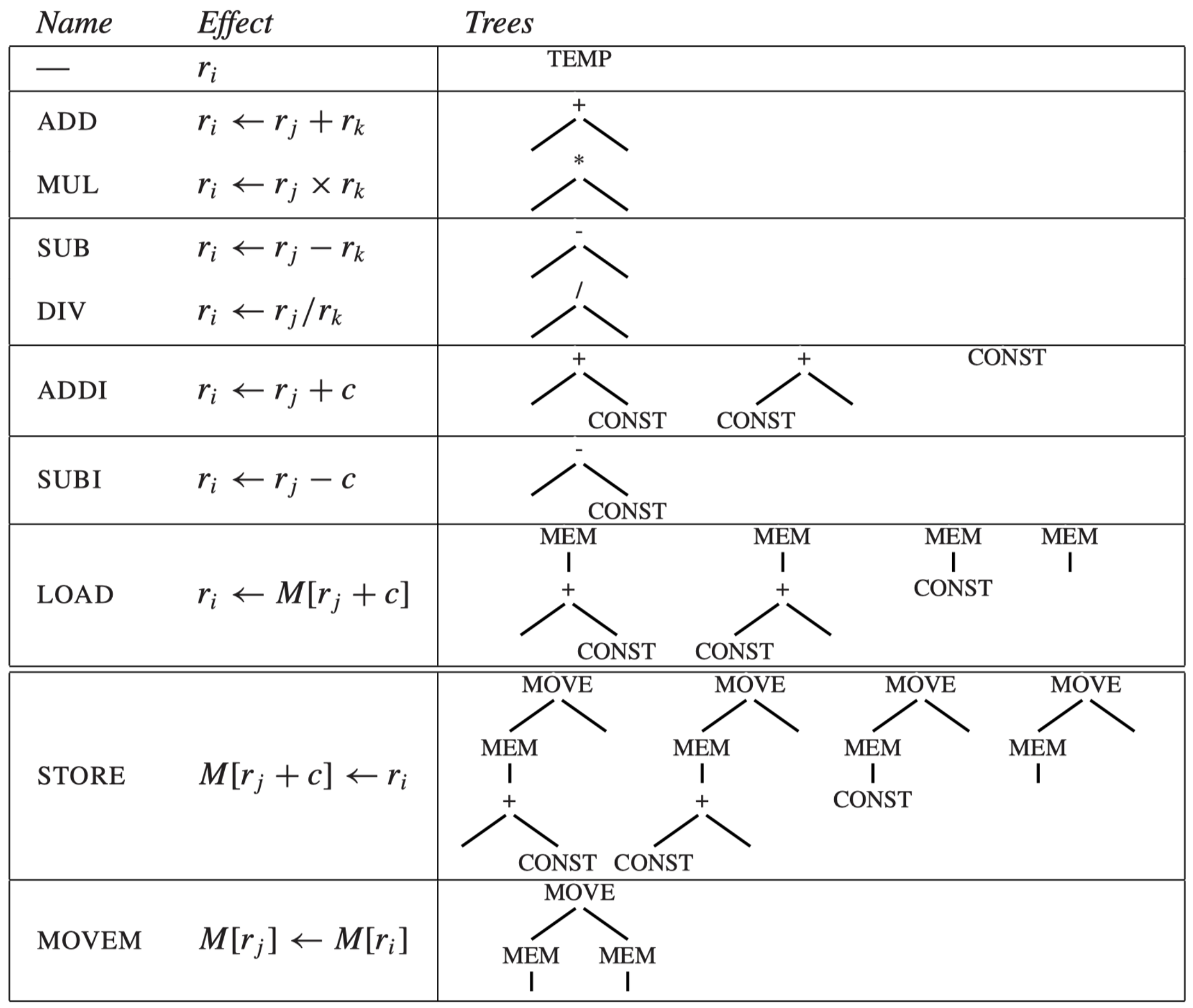

为便于解释指令选择，我们设计了一个 Jouette 架构指令集：

Jouette 在法语中意为“玩具”

• BINOP(PLUS, x, y) => +(x, y)
• r0 = 0
• c 可以是 0
• CONST 和 TEMP 节点的真实值并不总是展现出来

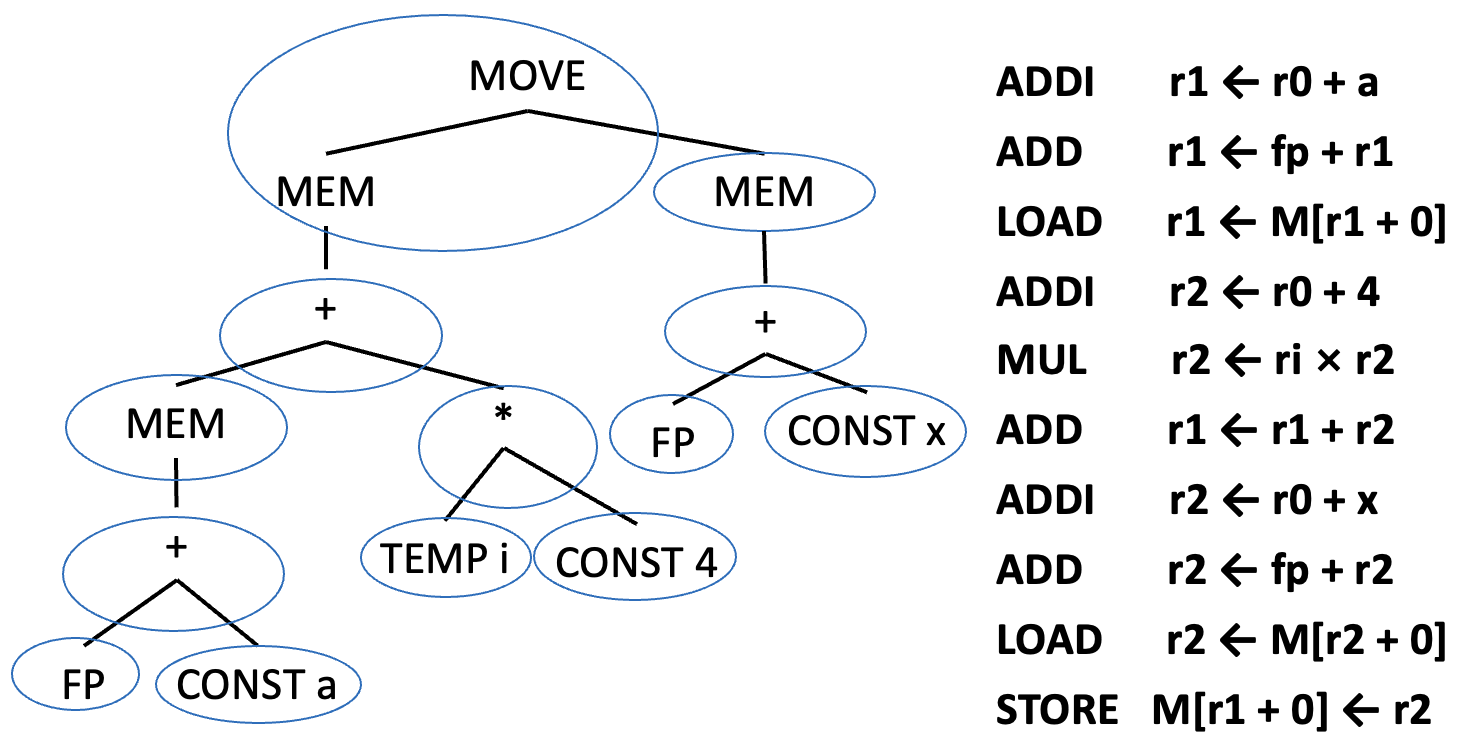

例子

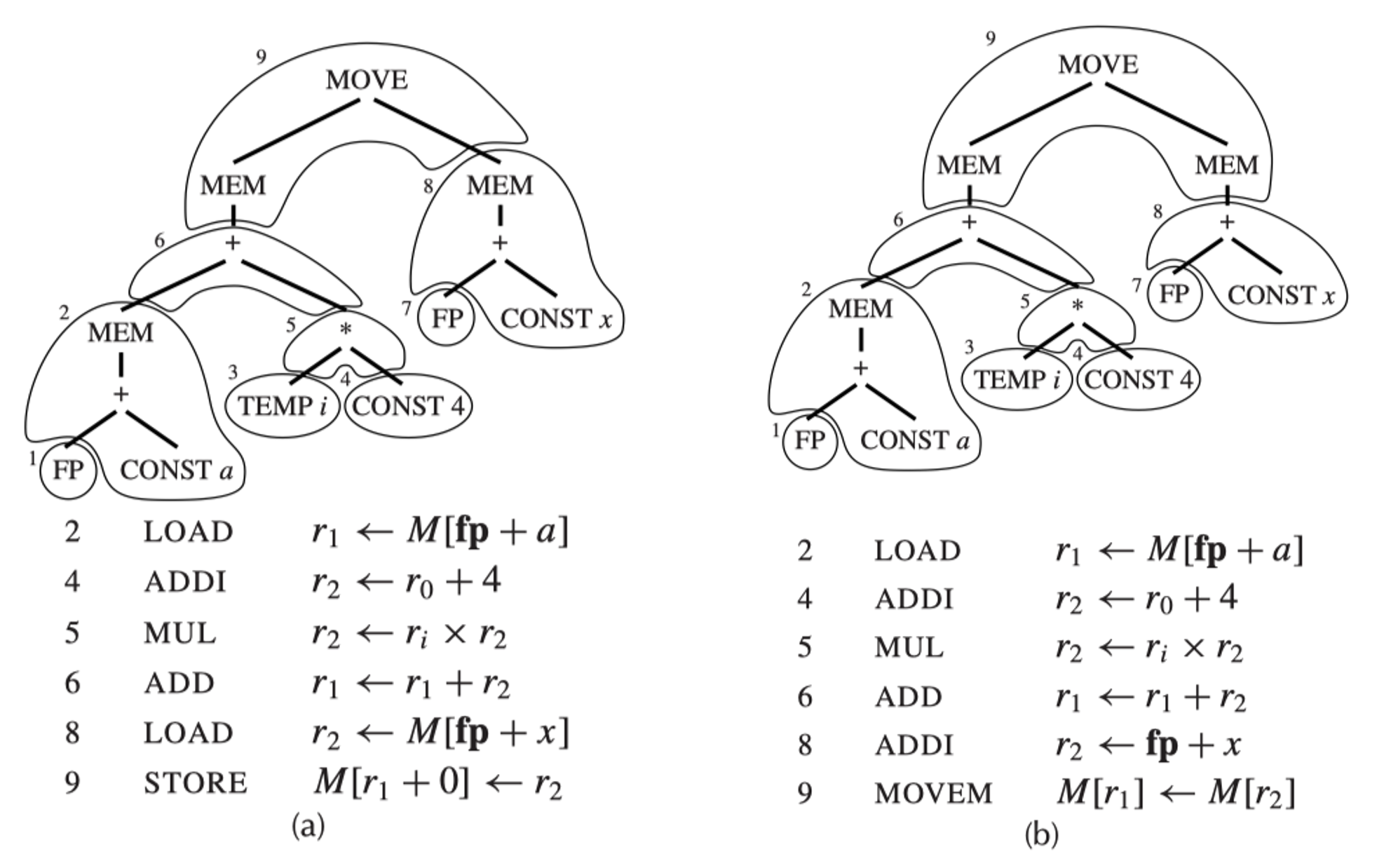

a[i] := x 有以下两种平铺方式。

覆盖块 1、3 和 7 不对应任何机器指令，因为它们只是寄存器（TEMPs）。

Optimal and Optimum Tilings⚓︎

• 最佳平铺(best tiling)：

  • 成本最小的指令序列，即最短的指令序列
  • 或者：如果指令执行时间不同，则总时间最小的成本最小序列

• （全局）最优平铺(optimum tiling)：平铺块的总和达到可能的最小值

• （局部）最优平铺(optimal tiling)：不存在两个相邻平铺块可以合并成一个成本更低的平铺块

  • 如果某个树形模式可以拆分为多个平铺块，且这些平铺块的总成本更低，那么该模式应从平铺块目录 (catalog) 中移除

• 每个全局最优平铺都是局部最优的，但反之则不然

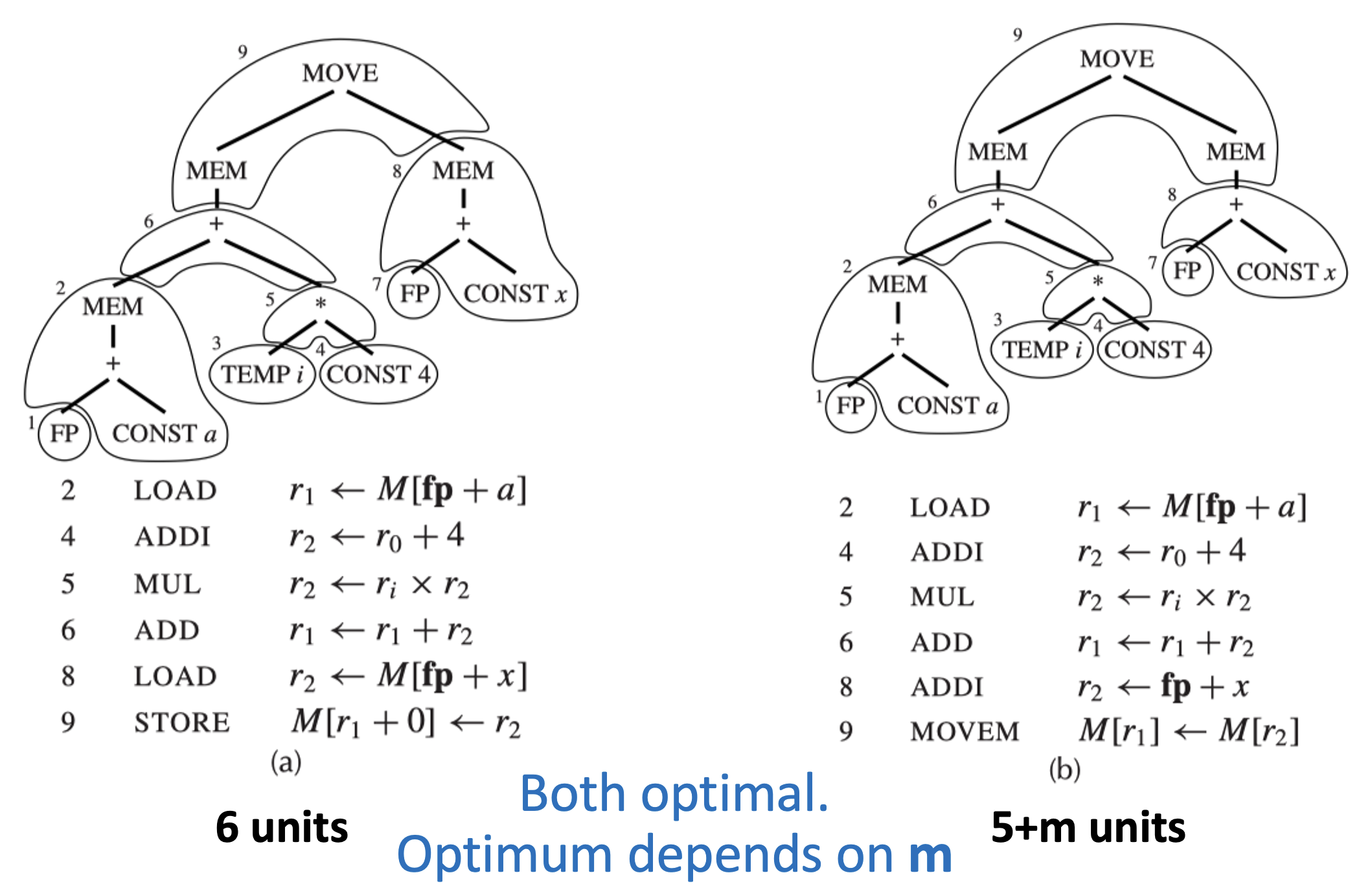

例子

Algorithms for Instruction Selection⚓︎

全局最佳平铺算法比局部最佳平铺算法简单。

• CISC：两者区别显而易见，有些指令能完成多个操作
• RISC：通常两者没有任何区别，因为覆盖块小，成本一致，因此对 RISC 来说简单的平铺算法就足够了

Maximal Munch⚓︎

最大匹配(maximal munch) 是用于局部最优平铺的（贪心）算法。其主要思路为：

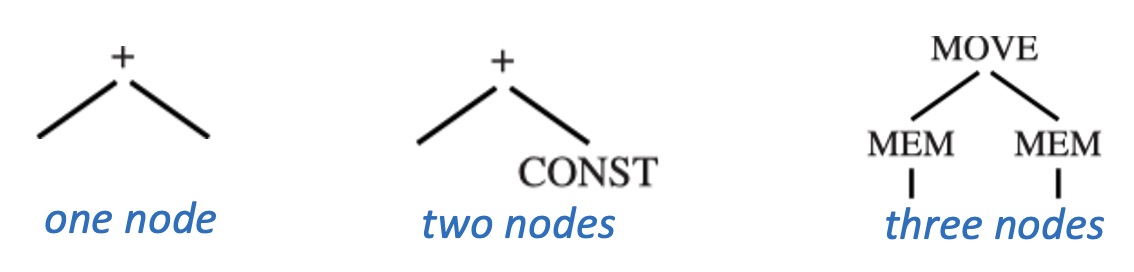

1. 从树的根节点开始，找到能匹配的最大覆盖块（包含节点数最多的覆盖块）



2. 用这个覆盖块覆盖根节点，可能还包括根节点附近的若干其他节点；留下若干子树

3. 剩余每棵子树重复上述步骤
4. 如果两个大小相等的覆盖块在根处匹配，则可从它们之间任选其一
5. 按相反顺序生成指令

实现为：

• 两个递归函数：munchStm 用于语句，munchExp 用于表达式

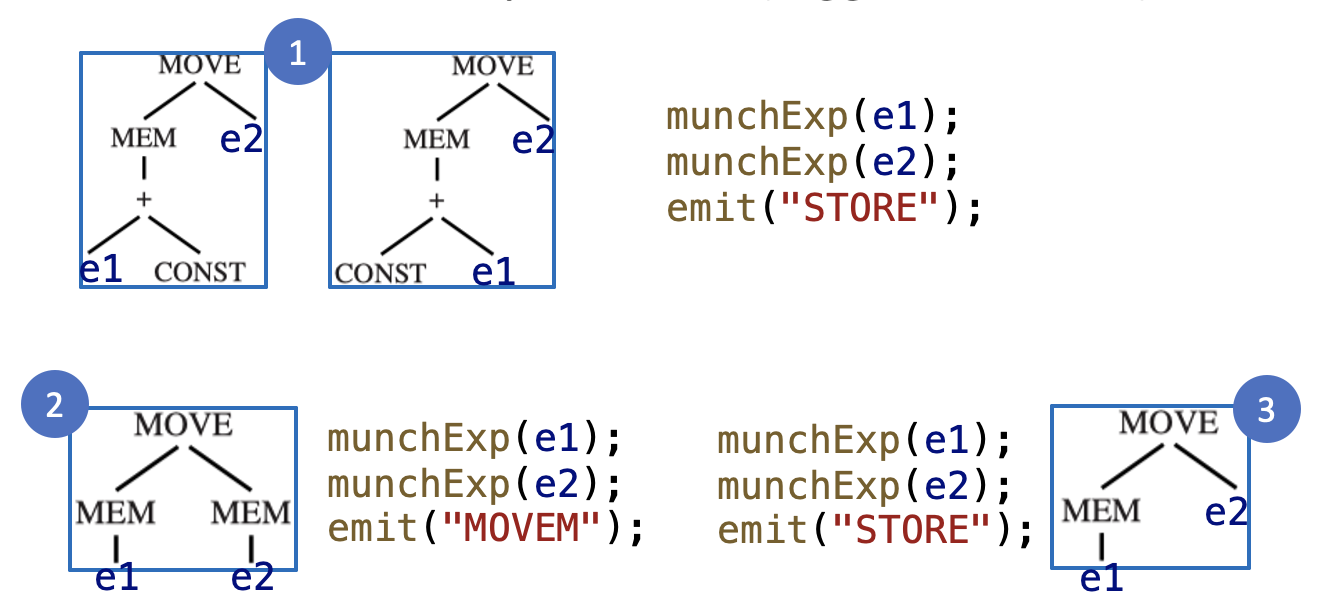

• 按照覆盖块偏好顺序进行解析（从最大的覆盖块开始）：



  指令的运算符之后再确定。

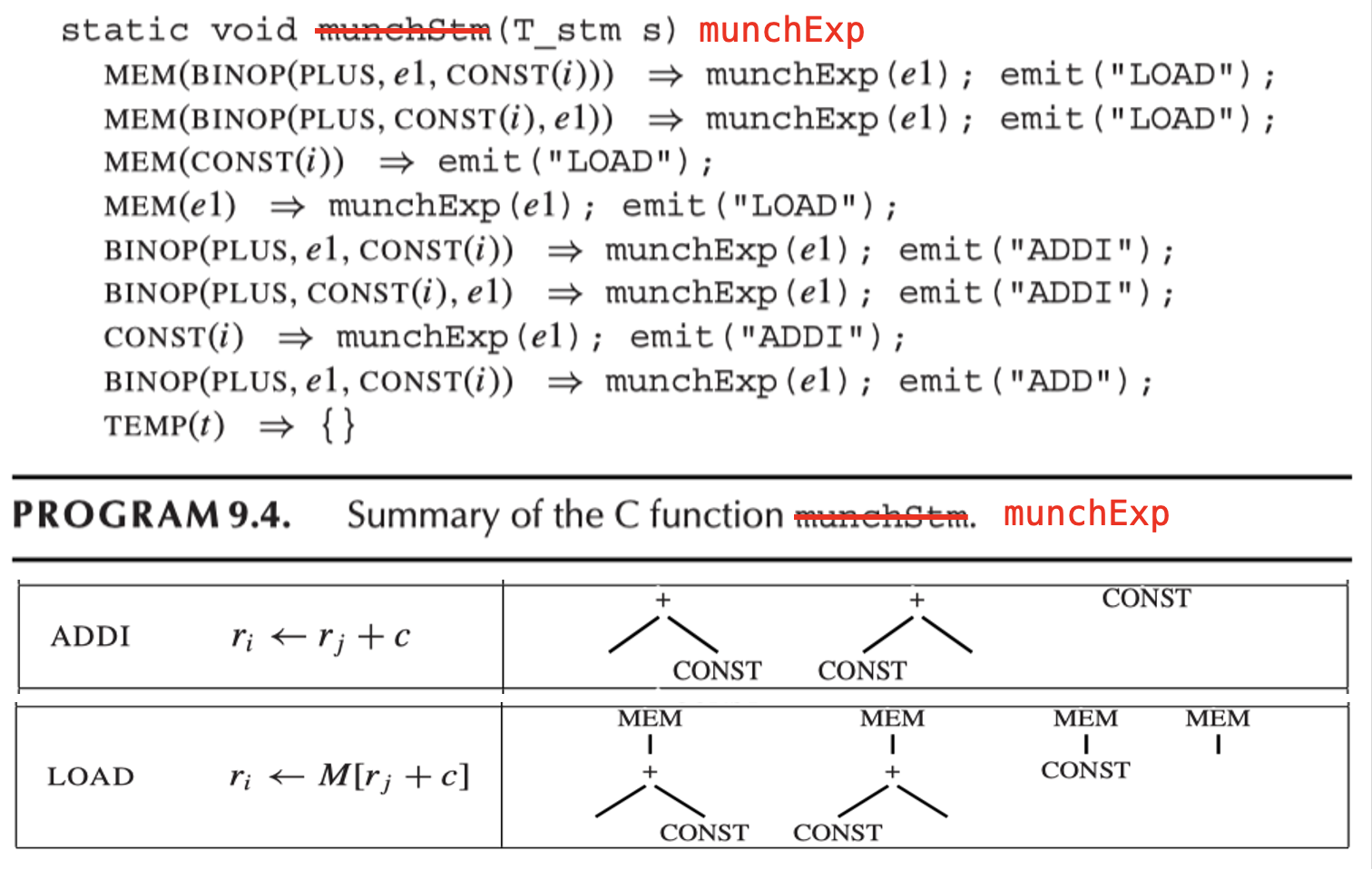

伪代码如下所示：

例子

例 1 例 2

来自 Quiz 4

题目解答

For the following expression:

MOVE(MEM(+(MEM(+(CONST a, TEMP fp)), *(TEMP i, CONST 4))), CONST 1)

1. Draw the IR Tree of this expression.
2. Tile the IR Tree using Maximal Munch and the Jouette architecture.
3. Give the sequence of Jouette instructions of the tiling.

来自作业题 9.1

题目

For each of the following expressions, draw the tree and generate Jouette-machine instructions using Maximal Munch. Circle the tiles (as in #text(teal)[Figure 9.2]), but number them in the order that they are munched, and show the sequence of Jouette instructions that results.

1. MOVE(MEM(+(+(CONST 1000, MEM(TEMP x)), TEMP fp)), CONST 0)
2. BINOP(MUL, CONST 5, MEM(CONST 100))

解答

12

Dynamic Programming⚓︎

动态规划（DP）可以根据每个子问题的最优解找到全局最优解。

• 自底向上（最大匹配是自顶向下的）
• 为树中的每个节点分配一个成本（能够铺满以该节点为根的子树的最佳指令序列的指令成本之和）

给定具有根节点 \(n\) 的 IR 树

1. 递归地找到节点 \(n\) 的所有子节点（以及孙子节点等）的成本
2. 将每个树模式（覆盖块类型）与节点 \(n\) 进行匹配
3. 每个覆盖块有零个或多个叶子，这些是子树可以附加的位置

4. 对于在节点 \(n\) 匹配的成本为 \(c_t\) 的每个覆盖块 \(t\)，匹配覆盖块 \(t\) 的成本是（\(c_i\) 已经计算过）：

   \[ c_t + \sum_{\text{all leaves } i \text{ of } t} c_i \]

5. 选择成本最小的树模式

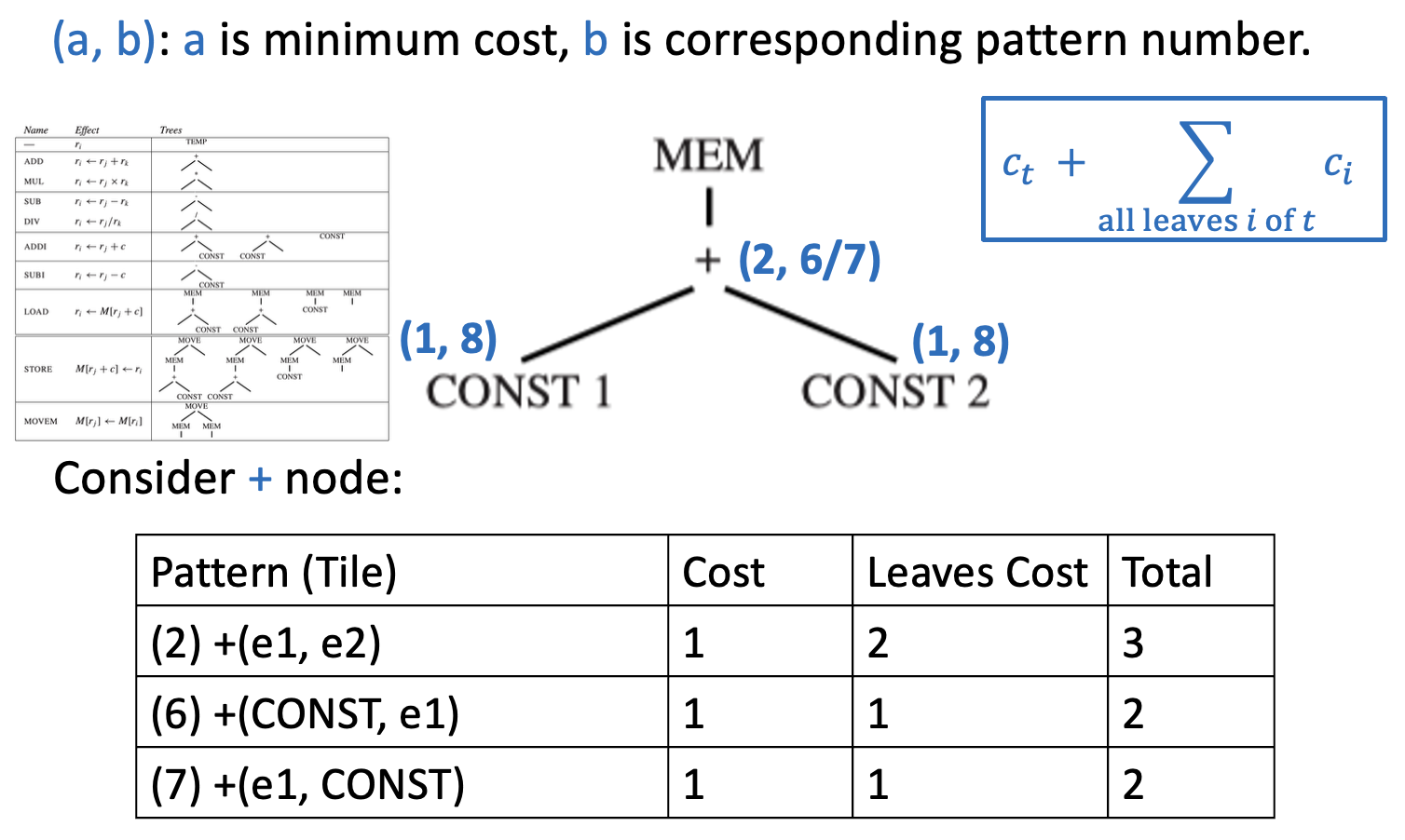

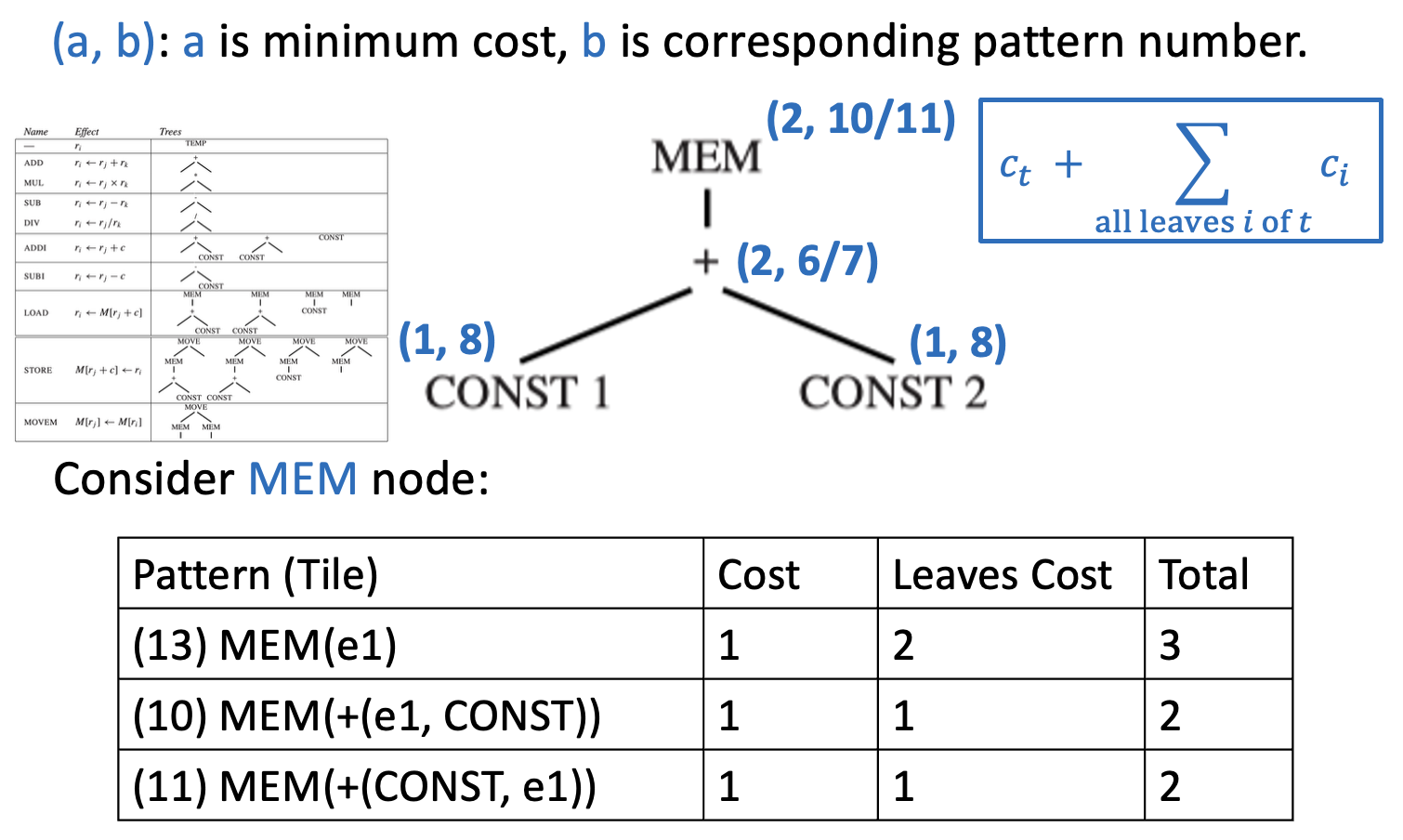

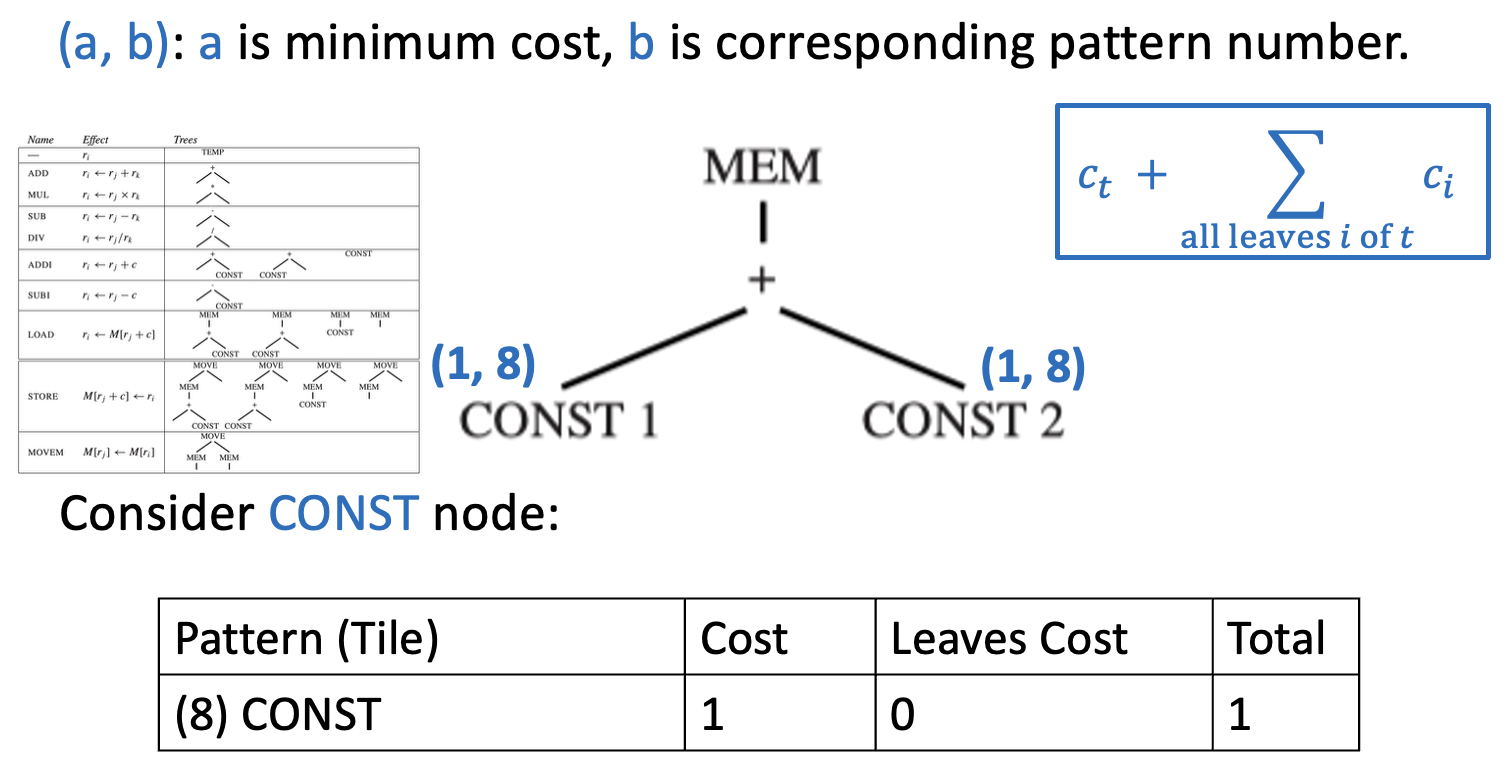

例子

Step 1Step 2Step 3

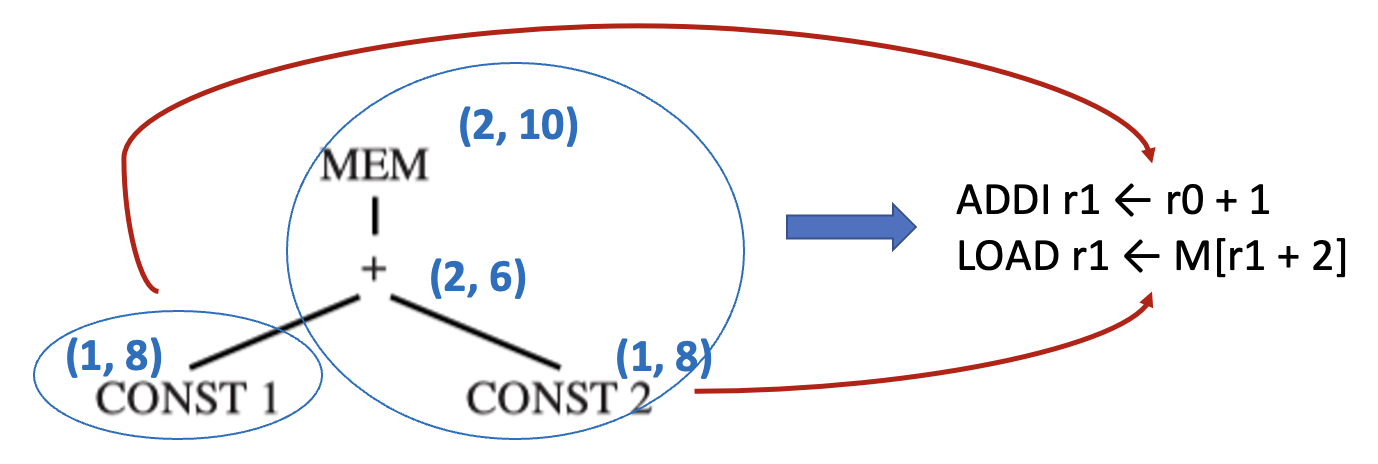

一旦找到根节点（也就是整棵树的成本），指令发射(instruction emission) 阶段（Emission(node n)）便开始。过程如下：

• 对于在节点 n 处匹配的覆盖块的每个叶子节点 li，执行 Emission(li)
• 发射在节点 n 处匹配的指令

Tree Grammars⚓︎

对于具有复杂指令集以及多类寄存器和寻址模式的机器，存在一种动态规划算法的有用推广。

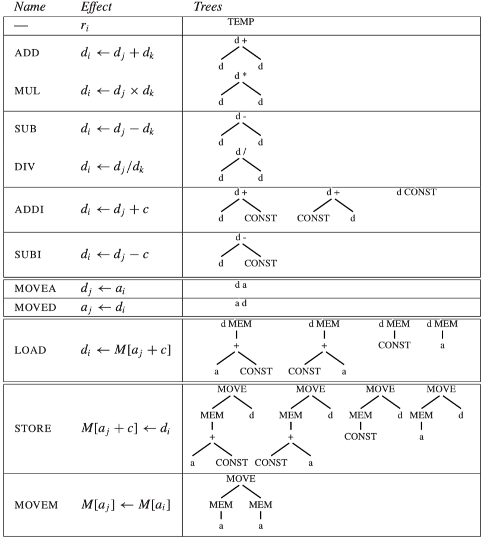

• 简化版的 Jouette（Schizo-Jouette 架构）：

  • \(\sigma\) 寄存器用于寻址
  • \(d\) 寄存器用于数据

• 每个覆盖块的根节点和叶节点必须标记为 \(a\) 或 \(d\)

• DP 算法必须跟踪每个节点，将最小成本匹配作为 \(a\) 寄存器和 \(d\) 寄存器

这里采用 CFG 描述覆盖块。它有非终结符：

• \(s\)：表示语句
• \(a\)：表示计算到 \(a\) 寄存器中的表达式
• \(d\)：表示计算到 \(d\) 寄存器中的表达式

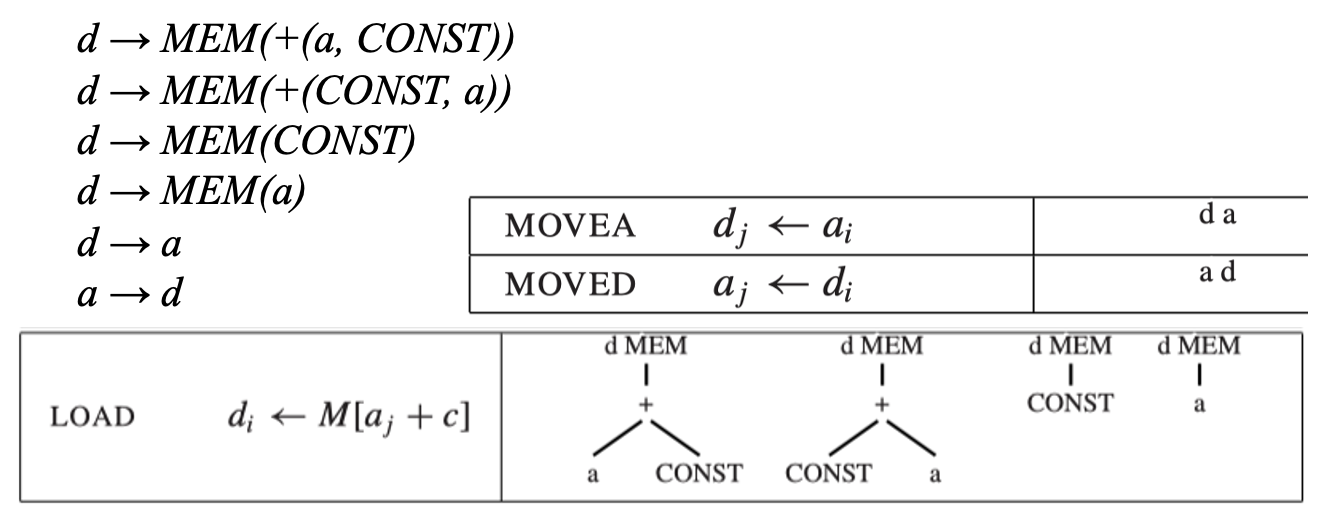

LOAD、MOVEA 和 MOVED 指令的文法规则可能如下所示：

• 这样的语法很有歧义性，因为存在许多不同的指令序列来实现同一个表达式
• 第 3 章中描述的语法分析技术的实用价值有限
• 但 DP 算法的一种通用化扩展效果相当好，即为文法中的每个非终结符，在每个节点计算最小成本匹配

Fast Matching⚓︎

最大匹配和动态规划算法检查所有与节点匹配的覆盖块。

• 若覆盖块的每个非叶节点都标记了与树中相应节点相同的运算符（MEM、CONST 等），那么该覆盖块匹配

• 为了匹配树中节点 n 的覆盖块，可以在 n 的标签中使用 case 语句（即决策树）：

  match(n) {
      switch (label(n)) {
          case MEM: ...
          case BINOP: ...
          case CONST: ...
      }
  }


• 目标：IR 树中的每个节点不会被检查两次

Efficiency of Tiling Algorithms⚓︎

假设：

• T：不同覆盖块的数量
• K：平均每个匹配覆盖块包含 K 个非叶节点
• K'：在给定子树中，为了确定哪些覆盖块匹配而需要检查的最大节点数
• T'：在每个树节点上匹配的平均不同模式（覆盖块）数量
• N：输入树中的节点数

MM 和 DP 的成本分别为：

• 最大匹配（MM）：与 (K' + T') * N / K 成正比
• 动态规划（DP）：与 (K' + T') * N 成正比

由于 K、K' 和 T' 均为常数，这些算法的运行时间都是线性的。

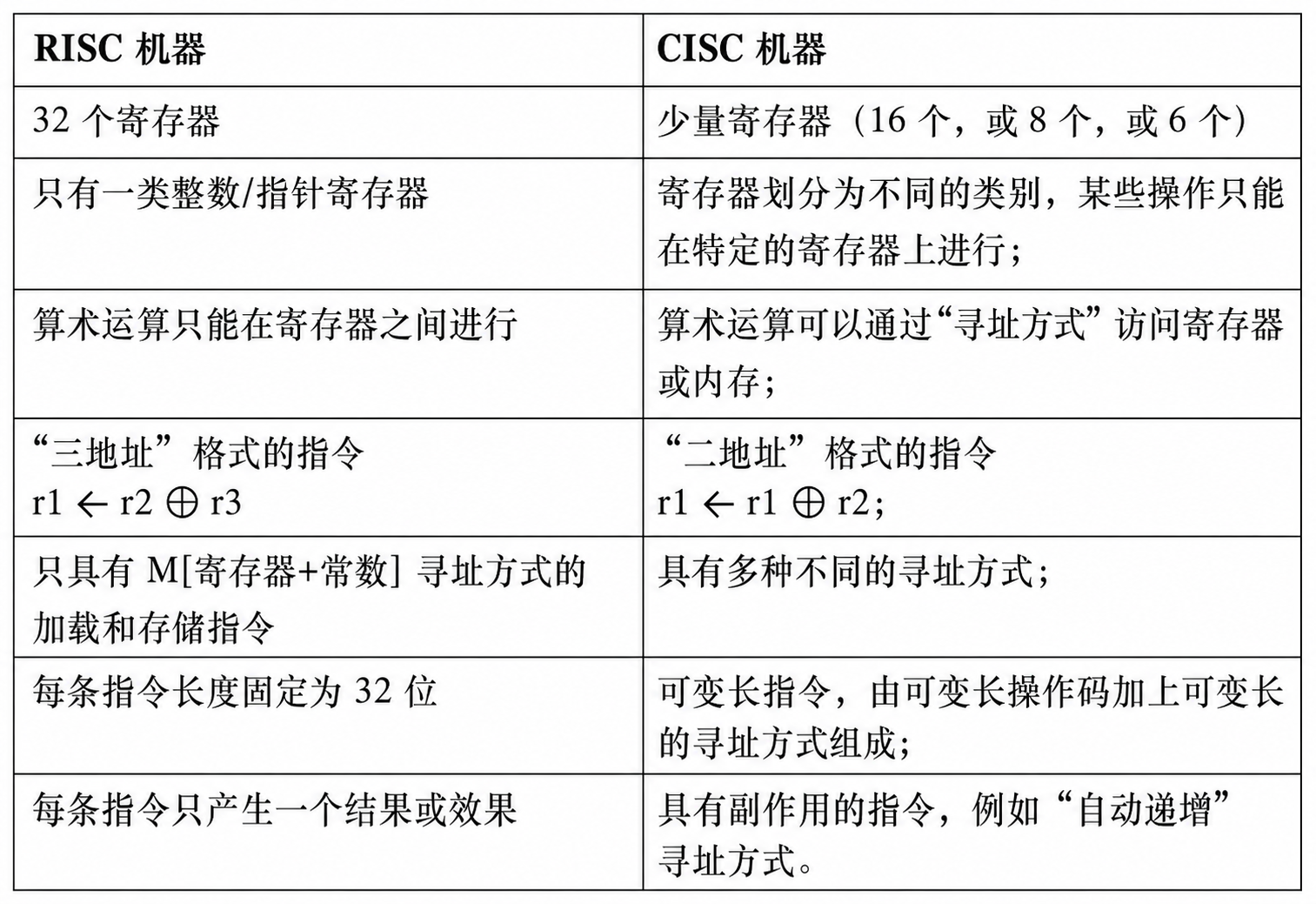

CISC Machines⚓︎

CISC 的问题和解决方案：

• 寄存器不足：
  • 解决方案：自由生成 TEMP 节点，并假设寄存器分配器能做好工作

• 寄存器的分类：

  • Pentium 上的乘法运算：左操作数必须是 eax，结果的高位放入 edx（低位放在 eax 中），但高位对于 Tiger 程序来说是无用的
  • 解决方案：显式移动操作数和结果

  • 示例：要实现 t1 <- t2 * t3：

    mov eax, t2    // eax <- t2
    mul t3         // eax <- eax * t3; edx <- garbage (useless to Tiger)
    mov t1, eax    // t1 <- eax


• 双地址指令：

  • 目标寄存器必须与第一个源寄存器相同
  • 解决方案：添加额外的移动指令

  • 示例：要实现 t1 <- t2 + t3，我们希望寄存器分配器能够将 t1 和 t2 分配到同一个寄存器，从而删除 move 指令

    mov t1,t2      // t1 <- t2
    add t1, t3     // t1 <- t1 + t3


• 算术运算可以访问内存：

  • 指令选择阶段会将每个 TEMP 节点转化为寄存器引用，而实际上许多这样的寄存器最终会成为内存位置
  • 解决方案：在操作之前将所有操作数取出到寄存器中，操作之后再将其存回内存

  • 示例：以下两个序列计算结果相同：

    mov eax, [ebp - 8]
    add eax, ecx
    mov [ebp - 8], eax


    add [ebp - 8], ecx


    • 右边的序列更简洁，但两个序列的速度同样快
    • 左边的序列有一个显著缺点：它会破坏寄存器 eax 中的值

• 几种寻址模式：

  • 一种能够完成六项任务的寻址模式通常需要执行六个步骤，这意味着速度并不快

  • 但有两个优点：

    • 占用更少的寄存器
    • 更短的指令编码

  • 经过一定处理后，基于树匹配的指令选择机制可以选出 CISC 指令，但使用类似 RISC 的简单指令同样能达到相同的执行速度

• 可变长度指令：

  • 对于编译器来说并不是问题
  • 一旦指令被选定，汇编器只需将指令编码输出，这是一个琐碎的任务

• 带有副作用的指令：

  • 问题：某些机器具有自增内存取指令，其效果为：

    r2 <- M[r1];  r1 <- r1 + 4


  • 难以使用树模式进行建模，因为这会产生两个结果

  • 有三种解决方案：
    • 忽略自增指令，希望它们会消失
    • 在树模式匹配代码生成器的上下文中，以临时(ad hoc)方式尝试匹配特殊惯用法 (idioms)
    • 完全采用不同的指令算法，一种基于 DAG 模式（参见龙书）而非树模式的算法

Instruction Selection for the Tiger Compiler⚓︎

在由指令模式平铺的树中，每个平铺的根节点将对应于寄存器中保存的某个中间结果。寄存器分配(register allocation) 的任务是给这些节点分配寄存器编号。

• 很多方面与特定目标机器的指令集无关
• 应在指令选择之前或之后进行：
  • 在指令选择之前：甚至不知道哪些树节点需要寄存器来保存其结果，因为只有平铺的根节点（而非平铺内的其他标记节点）需要显式寄存器，因此无法准确完成
  • 因此我们将在指令选择之后进行寄存器分配

Abstract Assembly Language Instructions⚓︎

typedef struct {Temp_labelList labels;} *AS_targets;

typedef struct {
  enum {I_OPER, I_LABEL, I_MOVE} kind;
  union {
    struct {string assem; Temp_tempList dst, src; AS_targets jumps;} OPER;
    struct {string assem; Temp_label label;} LABEL;
    struct {string assem; Temp_tempList dst, src;} MOVE;
  } u;
} *AS_instr;

void AS_print(FILE *out, AS_instr i, Temp_map m);

• OPER 包含：

  • assem：一条汇编语言指令
  • src：操作数寄存器列表（可能为空）
  • dst：结果寄存器列表列表（可能为空）
  • jumps：可能跳转到的目标标签列表
  • 总是顺序执行到下一条指令的操作的 jumps 值为NULL

• LABEL：程序中跳转可以到达的一个点

  • assem：标签在汇编语言程序中的显示方式
  • label：使用了哪个标签符号

• MOVE：类似于 OPER，但必须仅执行数据传输

• AS_print(f, i, m)：将汇编指令 i 格式化为字符串并打印到文件 f

  • m：临时变量映射，指示每个临时变量的寄存器分配

• Temp_map：一个键为 Temp_temps、值为字符串的表

  • 一个映射可以覆盖另一个映射
  • 如果 σ3 = layerMap(σ1, σ2)，这意味着 look(σ3, t) 将首先尝试 look(σ1, t)，如果失败，则尝试 look(σ2, t)
  • 这些 Temp_map 操作的主要用户为寄存器分配器

Machine-Independence⚓︎

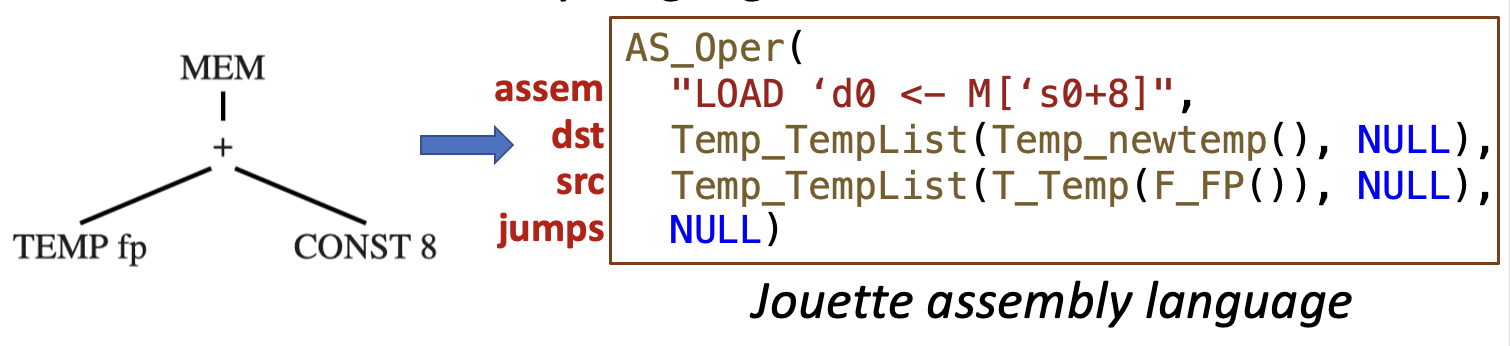

AS_instr类型与所选目标机汇编语言无关。下面使用 Jouette 汇编语言进行说明。

• 实际的 Jouette 汇编语言，在寄存器分配后可能如下所示：

  LOAD r1 <- M[r27+8]


• Assem 指令不了解寄存器分配，它将第一个源寄存器称为 `s0，将目标寄存器称为 `d0

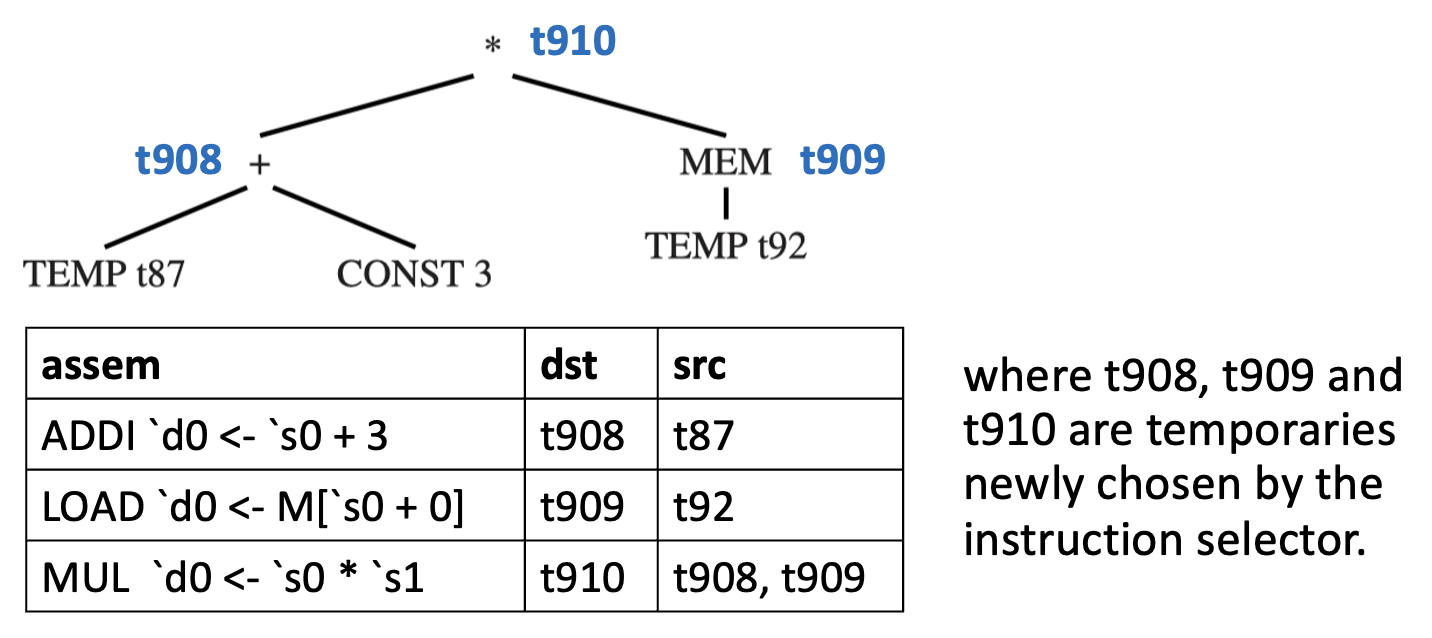

另一个例子：

注册分配之后，汇编语言可能看起来像这样：

ADDI     r1 <- r12 + 3
LOAD     r2 <- M[r13+0]
MUL      r1 <- r1 * r2

Two-Address Instructions⚓︎

有些机器的算术指令有两个操作数，其中一个操作数既是源又是目标。例如，指令 add t1, t2，其效果为 t1 <- t1 + t2，可以描述为：

其中 s0 在汇编字符串中被隐式提及，但未显式提及。

Producing Assembly Instructions⚓︎

函数 munchStm 和 munchExp 将自底向上地地产生汇编指令，作为副作用。munchExp 返回保存结果的临时变量。

static Temp_temp munchExp(T_exp e);

switch(e)   //switch tree tiles
  case MEM(BINOP(PLUS,e1,CONST (i))): {
    Temp_temp r = Temp_newtemp(); //generate a new reg. name
    emit(AS_Oper(“LOAD ‘d0 <- M[‘s0+” + i + “]\n”, L(r,NULL),
        L(munchExp(e1),NULL), NULL))
   //generate instruction text, dst reg. list, src reg. list

static void munchStm(T_stm s);

case MOVE(MEM(BINOP(PLUS,e1,CONST(i))),e2): //switch tiles
        emit(AS_Oper(“STORE M[‘s0+” + i + “] <- ‘s1\n”, NULL,
            L(munchExp(e1), L(munchExp(e2), NULL)), NULL));
    //almost same as munchExp, but no new reg.

/* codegen.c */
...
static AS_instrList iList=NULL, last=NULL;
static void emit(AS_instr inst) {
  if (last!=NULL)
    last = last->tail = AS_InstrList(inst,NULL);
  else
    last = iList = AS_InstrList(inst,NULL);
}

emit 函数只是累积一个稍后返回的指令列表。

Procedure Calls⚓︎

• 过程调用：EXP(CALL(f, args))
• 函数调用：MOVE(TEMP t, CALL(f, args))

这些树可以匹配诸如这样的覆盖块：

case EXP(CALL(e,args)) {
  Temp_temp r = munchExp(e);
  Temp_tempList l = munchArgs(0,args);
  emit(AS_Oper(“CALL ‘s0\n”, calldefs, L(r,l), NULL));}

• munchArgs 生成代码，将所有参数移至正确位置（寄存器或内存中）

  • munchArgs 的整数参数 i 表示第 i 个参数
  • munchArgs 将对下一个参数递归调用 i+1，以此类推

• CALL 指令预期会破坏某些寄存器（调用者保存的寄存器、返回地址寄存器、返回值寄存器），这些被破坏的寄存器列表应作为 CALL 的目标列出

• 通常，任何具有写入其他寄存器副作用的指令都需要进行此处理

Frame Pointer⚓︎

在每次过程调用时，使用帧指针：

• 栈指针寄存器被复制到帧指针寄存器
• 栈指针按新帧的大小增加

虚拟帧指针

• 节省时间（无需复制指令）和空间（多一个寄存器可用于其他目的）
• 代码生成函数必须将对 FP + k 的任何引用替换为 SP + k + fs，其中 fs 是帧大小
