Arithmetic and Logic Instructions⚓︎

Addition, Subtraction and Comparison⚓︎

微处理器中的算术指令主要包括加法、减法和比较。

Addition⚓︎

加法（ADD）在微处理器中以多种形式出现。但唯二不允许的加法类型是内存到内存和段寄存器（段寄存器只能移动、压栈或弹出）。

当执行加法指令时，标志寄存器的内容会改变。

• 具体来说，改变的位包括符号、零、进位、辅助进位、奇偶校验和溢出标志位
• 但中断、陷阱和其他标志位不会因此改变

各种加法指令：

• 立即数加法：涉及到常量和已知数据的加法

  MOV DL, 12H
  ADD DL, 33H


• 内存 - 寄存器加法

  • 将参与加法的内存数据移动到 AL（或别的）寄存器中

  • 示例：将存储在数据段偏移位置的 NUMB 的两个连续字节的数据相加，结果存储在 AL 寄存器中

    0000 BF 0000 R      MOV DI, OFFSET NUMB        ; address NUMB
    0003 BO 00          MOV AL, O                  ; clear sum
    0005 02 05          ADD AL, [DI]               ; add NUMB
    0007 02 45 01       ADD AL, [DI+1]             ; ada NUMB + 1


• 数组加法

  • 假设一个数据数组（ARRAY）包含 10 字节，从元素 0 编号到元素 9；下面展示了如何将数组中第 3、5 和 7 个元素的内容相加：

    ARRAY DB 0, 1, 3, 2, ...
    ...
    MOV AL, O                      ; clear sum
    MOV SI, 3                      ; address element 3
    ADD AL, ARRAY[SI]              ; add element 3
    ADD AL, ARRAY[SI + 2]          ; add element 5
    ADD AL, ARRAY[SI + 4]          ; ada element 7


  • 假设一个数据数组的各元素以字为单位存储，用于在寄存器 AX 中形成 16 位的和；下面的指令序列展示了用比例变址寻址将名为 ARRAY 的内存区域中的第 3、5 和 7 个元素相加

    ARRAY DW 0, 1, 3, 2, ...
    ...
    MOV EBX, OFFSET ARRAY         ; address ARRAY
    MOV ECX, 3                    ; address element 3
    MOV AX, [EBX + 2 * ECX]       ; get element 3
    MOV ECX, 5                    ; address element 5
    ADD AX, [EBX + 2 * ECX]       ; add element 5
    MOV ECX, 7                    ; address element 7
    ADD AX, [EBX + 2 * ECX]       ; add element 7


    • EBX 加载了 ARRAY 的地址
    • ECX 保存了数组元素编号
    • 比例因子用于将 ECX 寄存器的内容乘以 2 以定位数据字

• 递增(increment) 指令（INC）将 1 加到任何寄存器（段寄存器除外）或内存位置

  • 保持 CF（进位）标志的状态不变

    MOV AX, 0FFFFh
    INC AX          ; 40 (opcode)
                    ; CF = 0


    MOV AX, 0FFFFh
    ADD AX, 1       ; 05 01 00
                    ; CF = 1


  • 作用在内存位置时，数据的大小必须通过使用BYTE PTR , WORD PTR或 DWORD PTR 指令来描述，因为汇编器无法确定 INC [DI] 是字节大小、字大小还是双字大小的递增

  • 下表总结 INC 指令的各种使用场景

    汇编语言	操作
    INC BL	BL = BL + 1
    INC SP	SP = SP + 1
    INC EAX	EAX = EAX + 1
    INC BYTE PTR [BX]	对 BX 所寻址的数据段内存位置的字节内容加 1
    INC WORD PTR [SI]	对 SI 所寻址的数据段内存位置的字内容加 1
    INC DWORD PTR [ECX]	对 ECX 所寻址的数据段内存位置的双字内容加 1
    INC DATA1	对数据段内存位置 DATA1 的内容加 1
    INC RCX	对 RCX 加 1（64 位模式）

• ADC（带进位加法 (add-with-carry)）将进位标志（C）中的位加到操作数数据上

  • 和 ADD 类似，ADC 在加法后会影响标志位

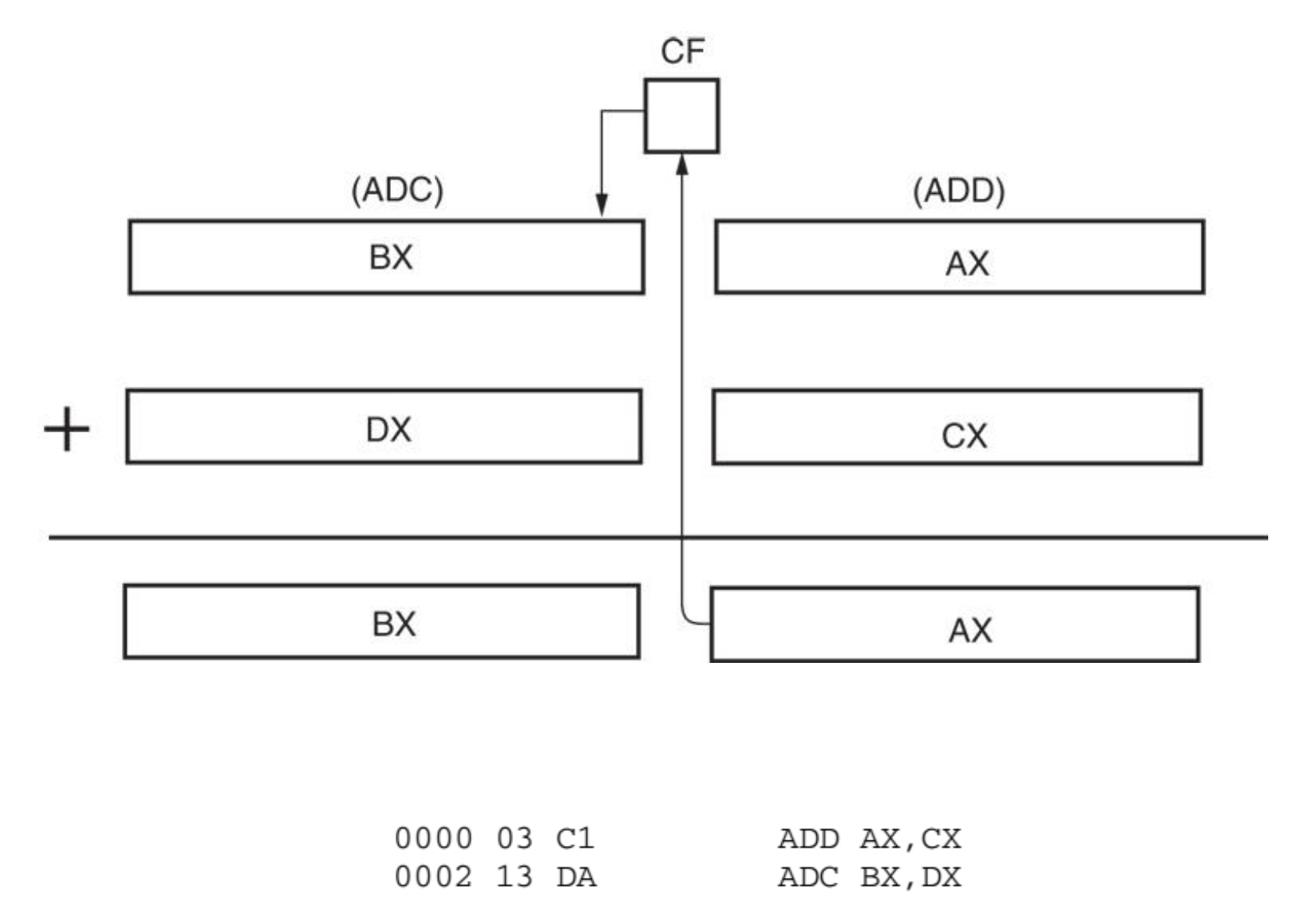

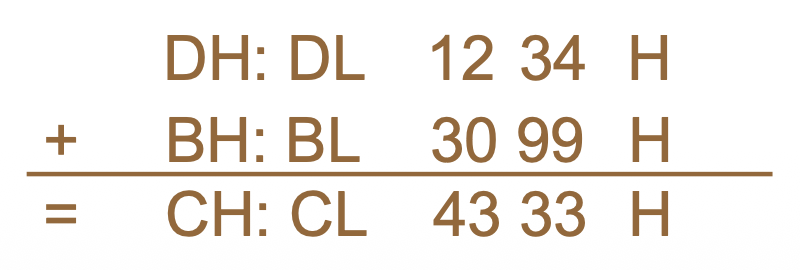

  • 下图展示了该指令的操作细节：



  例子

  使用 ADC 计算两个双字长的长整数之和。

  ; [int1][0:7] = [int1][O:7] + [int2][0:7]
  .data
  int1  DD 1,0,0,0,0,0,0,1
  int2  DD 1,0,0,0,0,0,0,1

  .code
        MOV EDI, OFFSET int1
        MOV ESI, OFFSET int2
        MOV ECX, 8              ; ECX = 8
        CLC                     ; start out with carry flag cleared
  loop: MOV EAX, [ESI]
        ADC [EDI], EAX          ; with carry from previous loop pass
        LEA ESI, [ESI+4]        ; point to next source
        LEA EDI, [EDI+4]        ; point to next destination
        DEC ECX                 ; adjust loop count
        JNZ loop                ; if ECX > 0 then repeat




• ADC 的变体：ADCX 和 ADOX

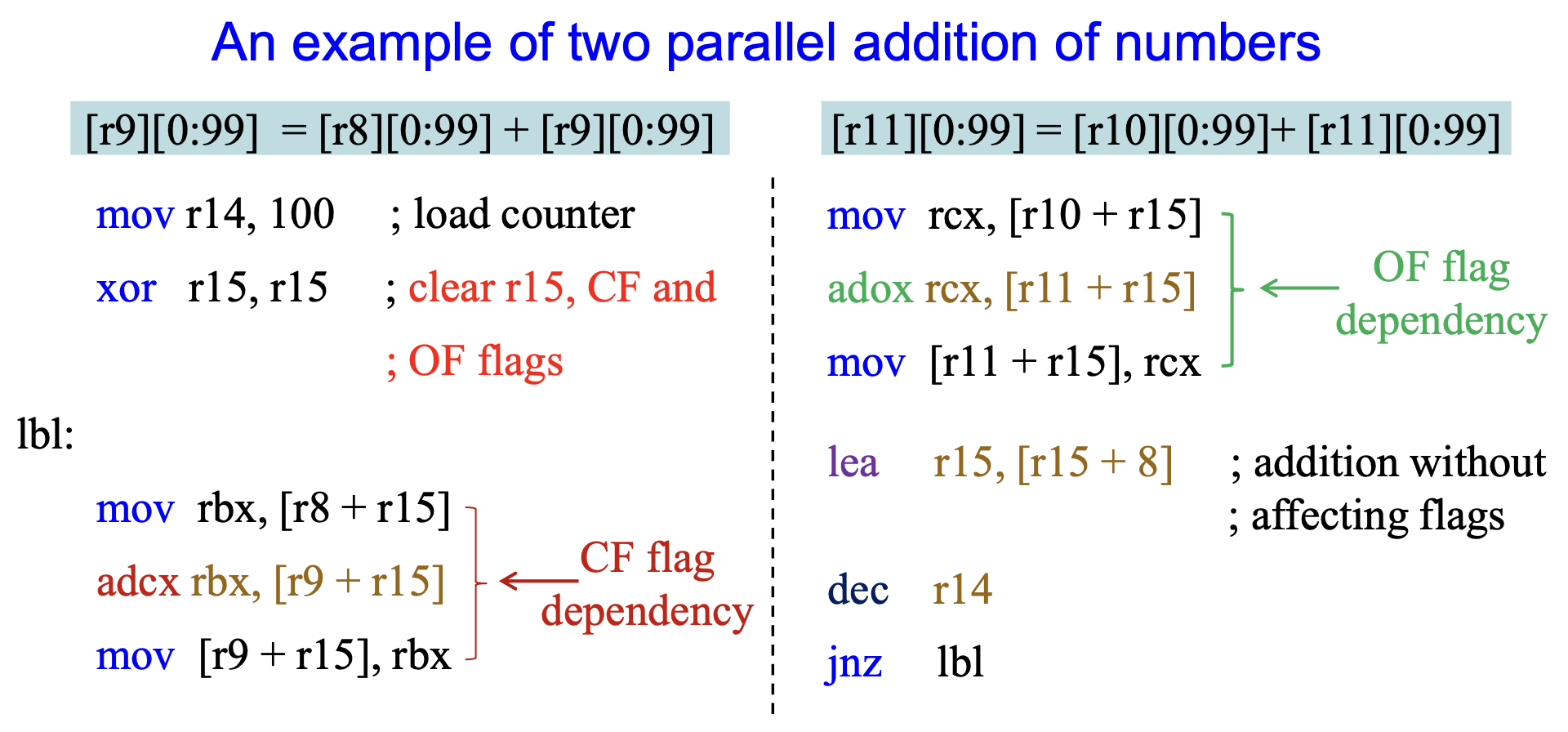

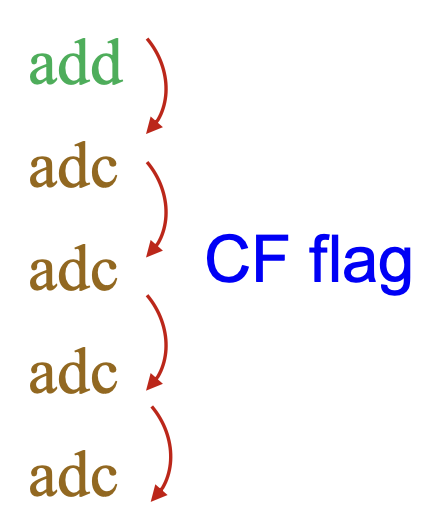

  • ADD 和 ADC 指令可用于加速大整数算数运算，通过形如右侧的代码序列实现

    • 问题：这些指令创建了一个依赖链(dependency chain)，因此处理器无法并行执行算术运算

  • 为了解决这个问题，Intel 引入了第二条进位链，使得两个独立的进位链可同时发生；它们对应 ADC 的两个变体 ADCX 和 ADOX

  • 这两个变体不会相互影响，因为它们有单独的进位标志
    • ADCX 使用进位标志，并保留其他标志不变
    • ADOX 使用溢出标志，并保留其他标志不变
  例子



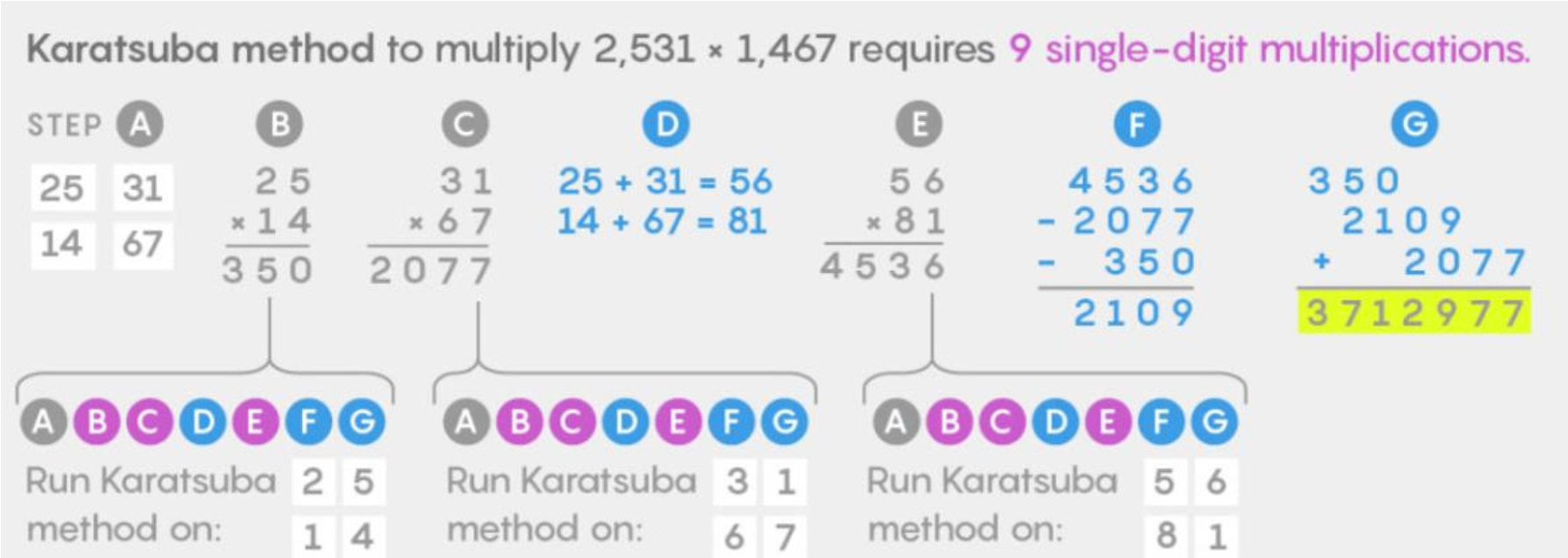

  • ADCX、ADOX 和 MULX 指令为大型整数乘法带来了很大便利

    • 而大型整数算术在密码学（例如 RSA 公钥算法）和高性能计算中有许多应用场景


• XADD（交换和加(exchange and add)）

  • 语法：XADD des, src，对应操作如下：

    • 交换 des 操作数与 src 操作数
    • 将两个值的和加载到 des 操作数中：des = src + des

  • 是少数改变源操作数的指令之一

  • 例子：

    MOV AX, 1000H
    MOV BX, 2000H    ; AX = 1000H, BX = 2000H
    XADD AX, BX      ; AX = 3000H, BX = 1000H


  • 目标操作数可以是寄存器或内存位置，而源操作数只能是寄存器

  • 对于多处理器系统，XADD 可以与 LOCK 前缀在多处理器系统中结合使用，以允许多个处理器执行一个 DO 循环
  • 等价 C 函数：int atomic_xadd(atomic_t *v, int inc)
    • XADD 将给定的增量 inc 加到 *v 上，并原子性地返回 *v 的先前值
    • XADD 在原子值 *v 上执行原子交换和加法操作
    • 当多个 CPU 在线时，XADD 会被锁住
  • XADD 可以实现共享计数器和各种数据结构

  • XADD 可用于乐观锁(optimistic locking)，主要适用于高并发系统中

    例子

    以下指令使用乐观锁来安全地通过多个线程更新共享版本。

    .data
    version DD 0                 ; shared version number initialized to 0

    .code
            MOV ECX, version     ; load the current value of version
            ......               ; working optimistically
            MOV EAX, 1           ; EAX = 1
            XADD version, EAX    ; version ⇔ EAX, version = version+1
            CMP EAX, ECX         ; check if the value was modified by another thread
            JNE retry            ; if version was updated then rollback
            ......
    retry: ......                ; handle the conflict


Subtraction⚓︎

指令集中同样有许多形式的减法（SUB）指令，包括：

• 寄存器减法：每次执行减法运算时，微处理器修改标志寄存器的内容
• 立即数减法：允许常量数据作为减法中的立即操作数

• DEC（递减(decrement)）：从任何寄存器或内存位置减去 1，并影响除 CF 外的所有标志位

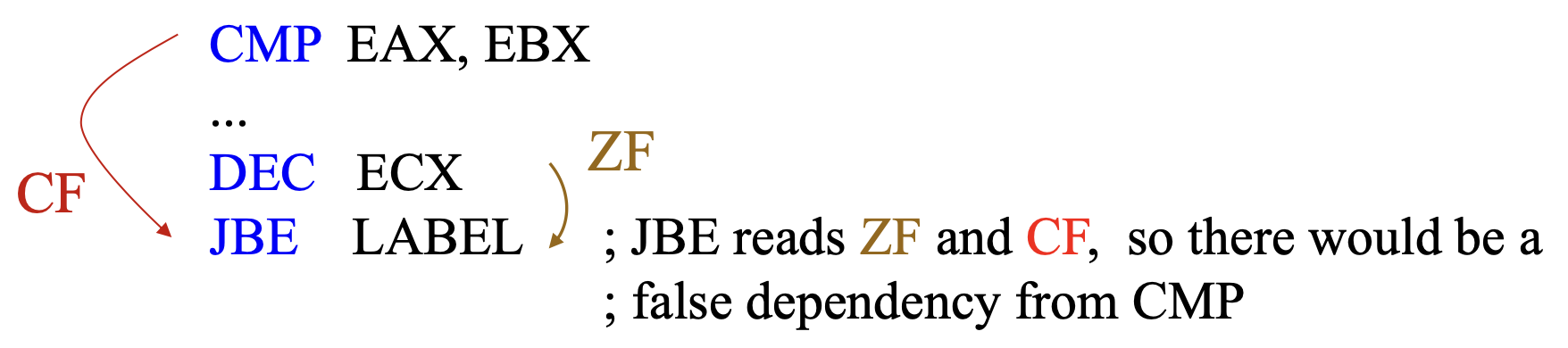

  注

  由于 INC 和 DEC 会写入除 CF 之外的标志位，因此如果 JCC 直接使用来自INC / DEC的标志位，JCC 可能会因为意外指令而产生错误依赖，例如：



  所以编译器通常不会生成用于循环计数更新的INC / DEC，或在 JCC 上重用INC / DEC提供的标志位。

• 带借位的减法(subtract-with-borrow) 指令（SBB）

  • 功能与普通减法相同，但包含借位的进位标志（C）也要从差值中减去
  • 宽减法需要借位来传播，就像宽加法传播进位一样

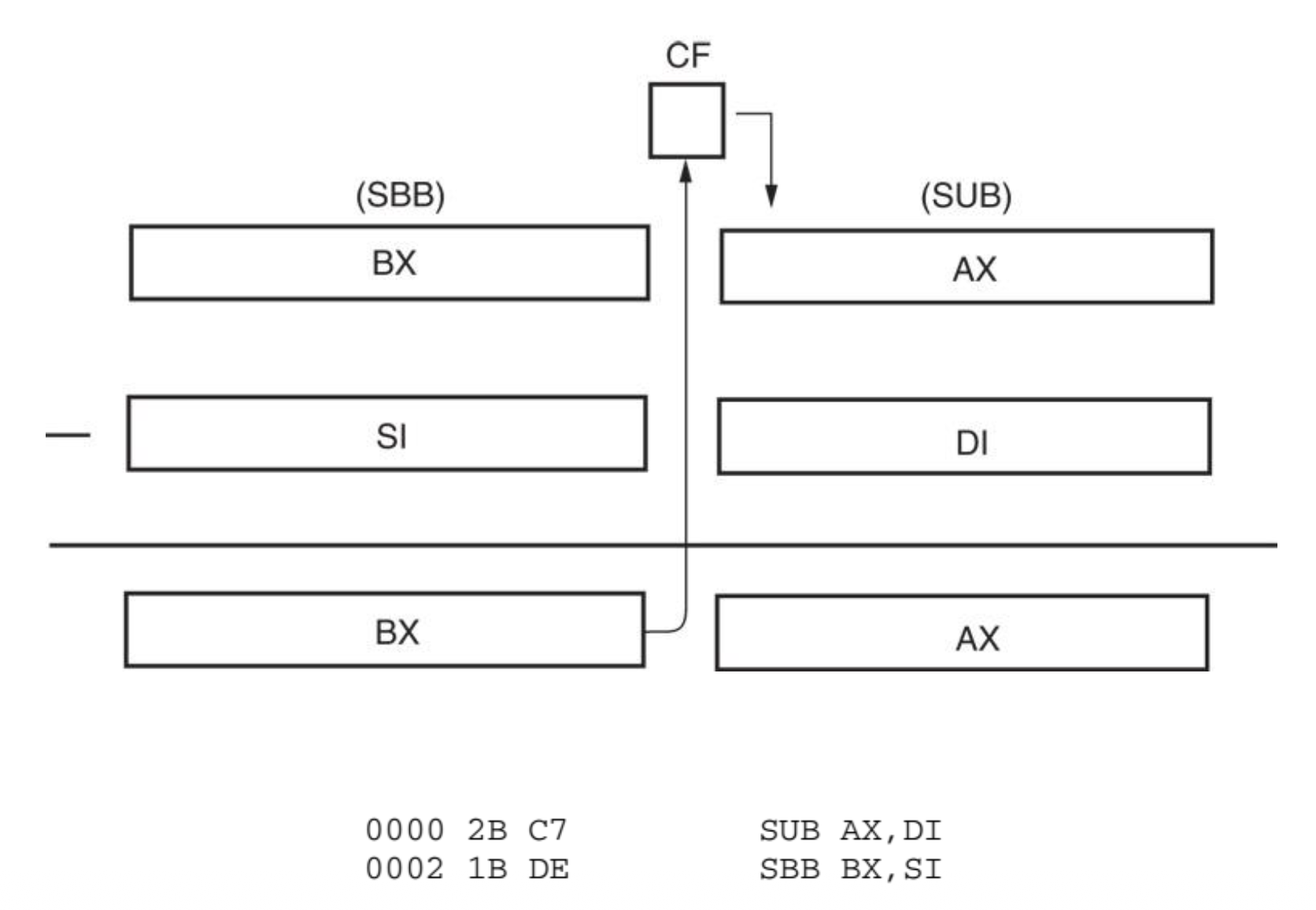

  • 下面展示该指令的运算细节：



Comparison⚓︎

比较(comparison) 指令（CMP）是一种只改变标志位，而不会改变目标操作数的减法，用于检查寄存器或内存位置的内容与另一个值是否相等。后面通常会跟一个条件跳转指令，用于测试标志位的条件。

• 比较和交换指令（CMPXCHG）比较目的操作数与累加器(accumulator)（隐式操作数 (implicit operand)），

  • 语法：CMPXCHG des, src
    • accu 表示累加器（AL/AX/EAX/）
    • 如果 des == accu，则 des = src，ZF = 1
    • 如果 des != accu，则 accu = des，ZF = 0
  例子

  例 1 例 2

  CMPXCHG CX, DX

  • 案例 1：

    • 执行前：(CX)=00FFH, (DX)=00EFH, (AX)=00FFH
    • 执行后：(CX)=00EFH, (DX)=00EFH, (AX)=00FFH, ZF=1

  • 案例 2：

    • 执行前：(CX)=00FFH, (DX)=00EFH, (AX)=00EEH
    • 执行后：(CX)=00FFH, (DX)=00EFH, (AX)=00FFH, ZF=0

  • 解释：三个寄存器分别表示原子值、新值和旧值（AX）

    • 若 CX == AX，DX 被拷贝到 CX 中
    • 若 CX != AX，CX 被拷贝到 AX 中
    • AX 保留执行前 CX 的值

  • 等价 C 函数：int atomic_cmpxchg(atomic_t *v, int new, int old)

    • 此函数使用给定的旧值和新值，在原子值 v 上执行原子比较交换操作，返回操作前原子变量 v 的旧值
    • 它在操作周围提供显式的内存屏障

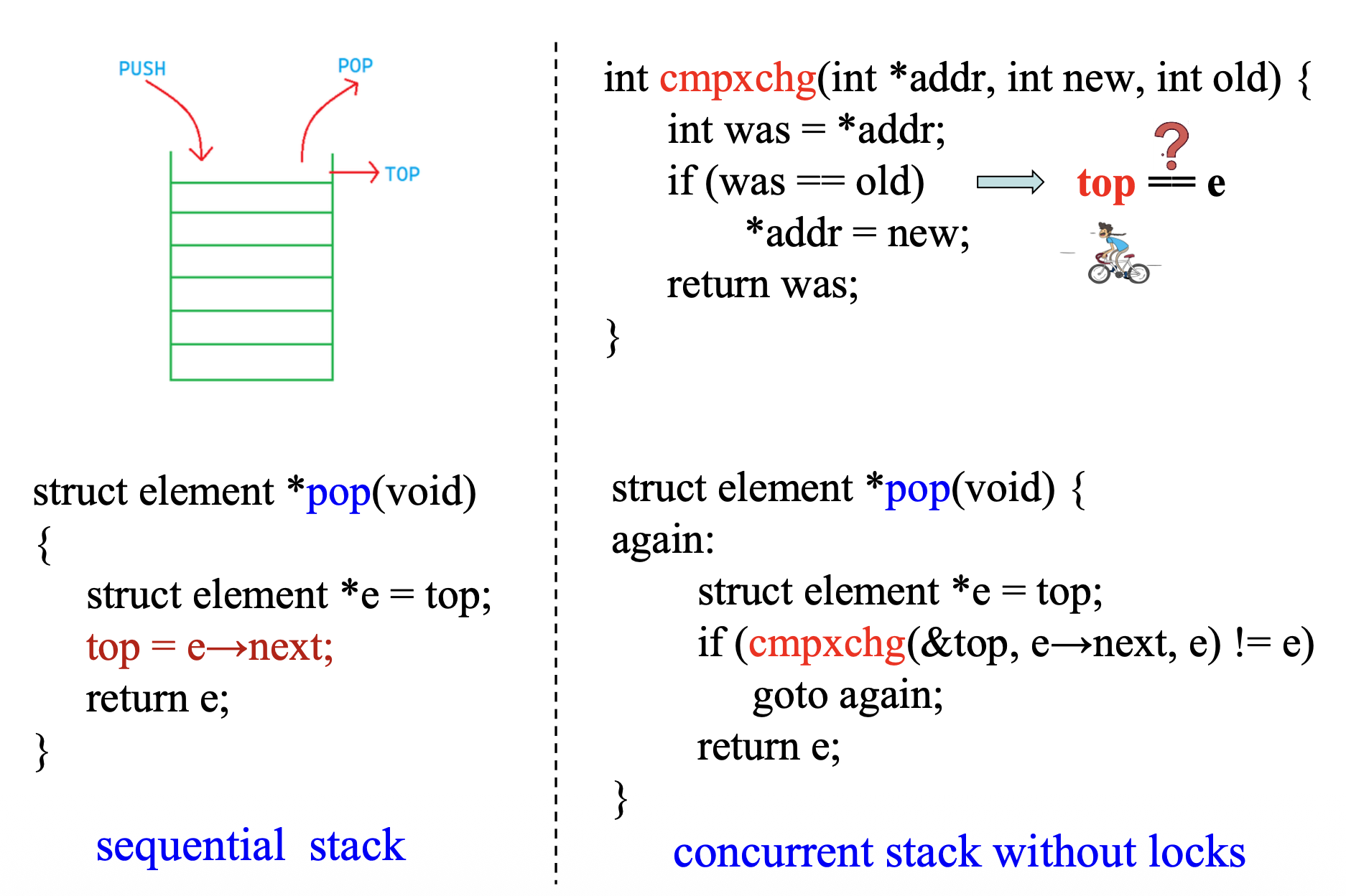

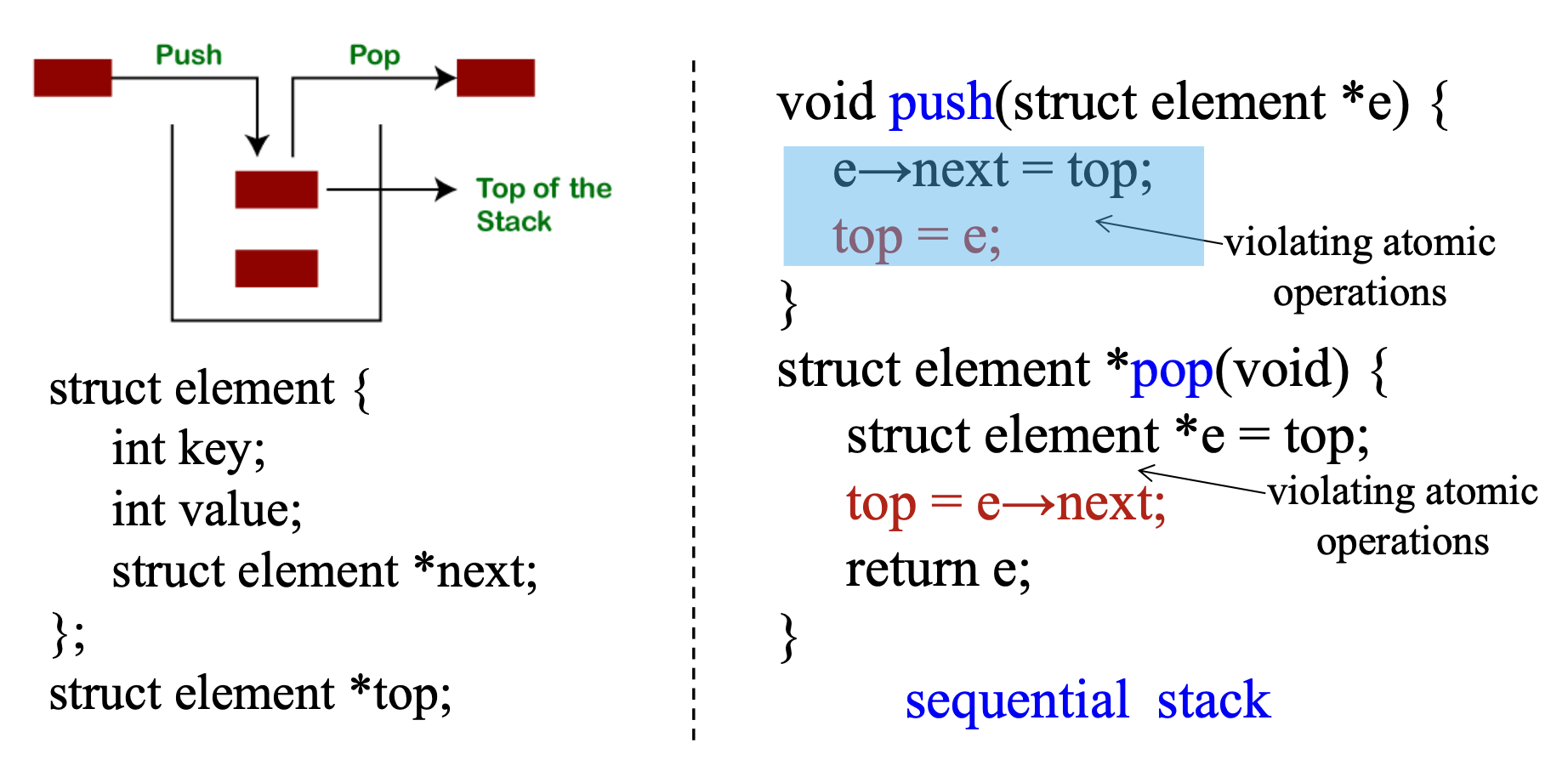

  • 顺序栈在可能存在竞态条件的并发系统中将无法工作
  • 自旋锁和读写锁可以帮助将锁从一个持有者转移到另一个持有者，但成本高

  我们使用 cmpxchg 函数解决这一问题：



• CMPXCHG8B 指令：比较并交换八个字节

  • 语法：CMPXCHG8B [mem64-operand]

    • ECX:EBX：64 位新值（隐式操作数）
    • EDX:EAX：64 位旧值（隐式操作数）
    • 如果操作数 == EDX:EAX，则操作数 = ECX:EBX，ZF = 1，否则EDX:EAX = 操作数，ZF = 0 – Z 标志位表示比较后的值相等
    例子

    MOV EAX, [mem]                    ; low 32 bits
    MOV EDX, [mem + 4]                ; high 32 bits
    MOV EBX, new_low                  ; low 32 bits of the new value
    MOV ECX, new_high                 ; high 32 bits of the new value
    LOCK CMPXCHG8B QWORD PTR [mem]
    JZ SUCCESS                        ; if ZF = 1，then goto success


  • CMPXCHG8B 通常在多处理器环境中与 LOCK 前缀一起使用，以确保原子操作

• CMPXCHG16B：将 RDX:RAX 中的 128 位值与内存中位于目的操作数的 128 位数字进行比较

  • 如果值相等，则将 RCX:RBX 中的 128 位值存储到目的操作数中，否则目的操作数中的值将加载到 RDX:RAX 中
  • CMPXCHG16B 要求目的（内存）操作数应为 16 字节对齐

Multiplication and Division⚓︎

早期的 8 位微处理器不支持乘法或除法指令，只能通过一系列移位和加减运算来实现。后来制造商们意识到了这种不足，于是他们将乘法和除法纳入了最新的微处理器指令集中。

Multiplication⚓︎

• 乘法指令可在字节、字或双字上执行
• 有无符号整数（MUL）和符号整数（IMUL）两个版本
• 被乘数(multiplicand) 始终在AL / AX / EAX寄存器中作为隐式操作数，例如 MUL CL ; AX = AL*CL

• 积始终是双宽度积(double-width product)

  • 两个 8 位数字 -> 一个 16 位积；两个 16 位数字 -> 一个 32 位积；两个 32 位数字 -> 一个 64 位积
  • 在 64 位模式下，两个 64 位数字 -> 一个 128 位积

• 8 位乘法

  • 被乘数始终在 AL 寄存器中
    • 乘数(multiplier) 可以是任何 8 位寄存器或内存位置
    • 使用内存操作数时需要伪指令来指示操作数大小，例如 MUL WORD PTR [BX]
  • 没有立即数乘法的形式（形如 MUL 12H），除非是 IMUL 乘法的两个或三个操作数形式
  • 积位于 AX

  • 下面列举一些 8 位乘法指令的使用情况：

    汇编语言	操作
    MUL CL	AL 乘以 CL；无符号积在 AX 中
    IMUL DH	AL 乘以 DH；符号积在 AX 中
    IMUL BYTE PTR[BX]	AL 乘以 BX 所寻址的数据段内存位置的字节内容；符号积在 AX 中
    MUL TEMP	AL 乘以内存位置 TEMP 的字节内容；无符号积在 AX 中

• 16 位乘法

  • 被乘数放在 AX 中
  • 32 位积放在 DX-AX 中
    • DX 包含积的高 16 位
    • AX 包含积的低 16 位
  • 乘数的选取与 8 位乘法类似

• 32 位乘法

  • EAX 寄存器的内容与指令指定的操作数相乘
  • 64 位积位于 EDX-EAX 中，其中 EAX 包含积的低 32 位

• 64 位乘法

  • 128 位积位于 RDX:RAX 寄存器对中

• IMUL 指令的三种形式：

  • 单操作数形式：同 MUL 指令

  • 双操作数形式：目的操作数是一个寄存器，源操作数是一个立即值、一个寄存器或一个内存位置，中间乘积（输入操作数大小的两倍）被截断并存储在目的操作数位置

    IMUL ECX, [EAX+4]    ; ECX = ECX * [EAX+4]
    IMUL ECX, 16         ; ECX = ECX * 16


  • 三操作数形式：第一个源操作数乘以第二个源操作数，中间乘积被截断并存储在目的操作数

    IMUL ECX, [EAX+4], 5  ; ECX = [EAX+4] * 5


• 立即数乘法

  • 在双操作数或三操作数形式的 IMUL 指令中，源操作数可以是一个立即值
  • 当使用立即值作为操作数时，它会被符号扩展到目标操作数格式的长度
  • 比如 IMUL CX, DX, 12H 指令将 12H 乘以 DX，并将一个 16 位符号积留在 CX 中
  • 注意，双操作数形式会被汇编为三操作数以支持立即数乘法，例如，IMUL BX, 16H -> IMUL BX, BX, 16H

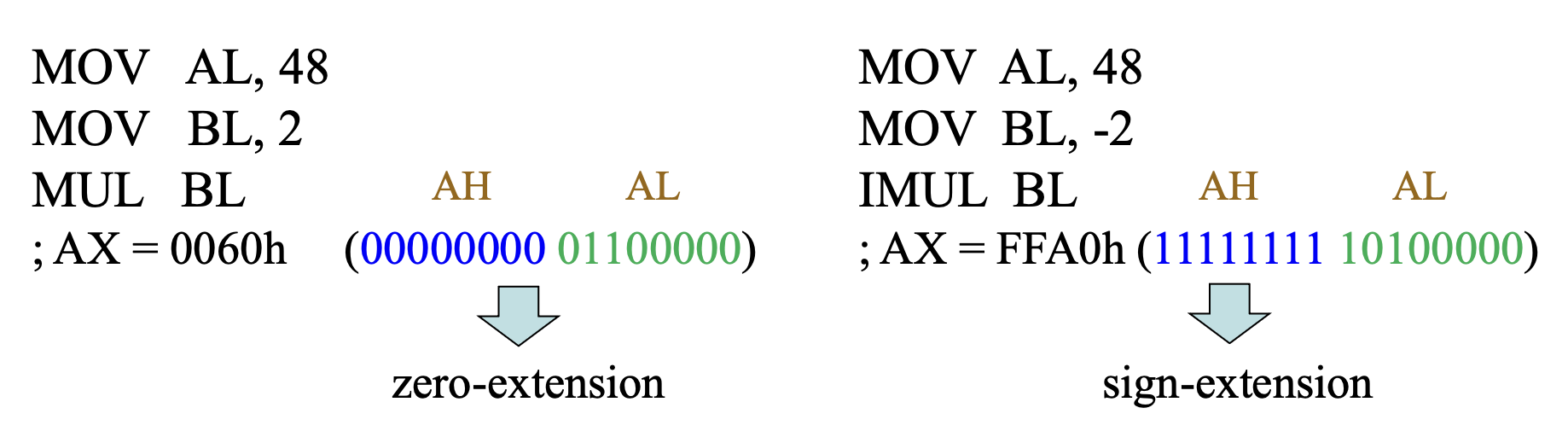

• MUL 和 IMUL 的差别：前者用零扩展填充高位，而后者用符号扩展填充高位

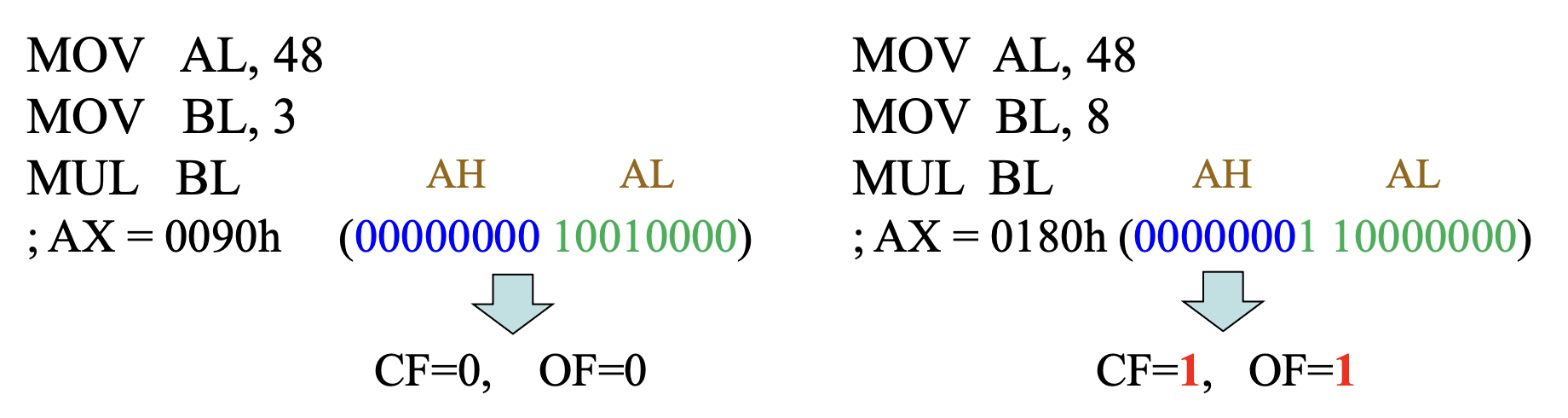

• 受 MUL 影响的标志

  • 当积完全能被寄存器容纳时（结果没有被截断），MUL 指令清零 OF 和 CF 标志，否则 OF 和 CF 标志被置 1



  • CF 和 OF 标志表示积的上半部分是否包含有效数字

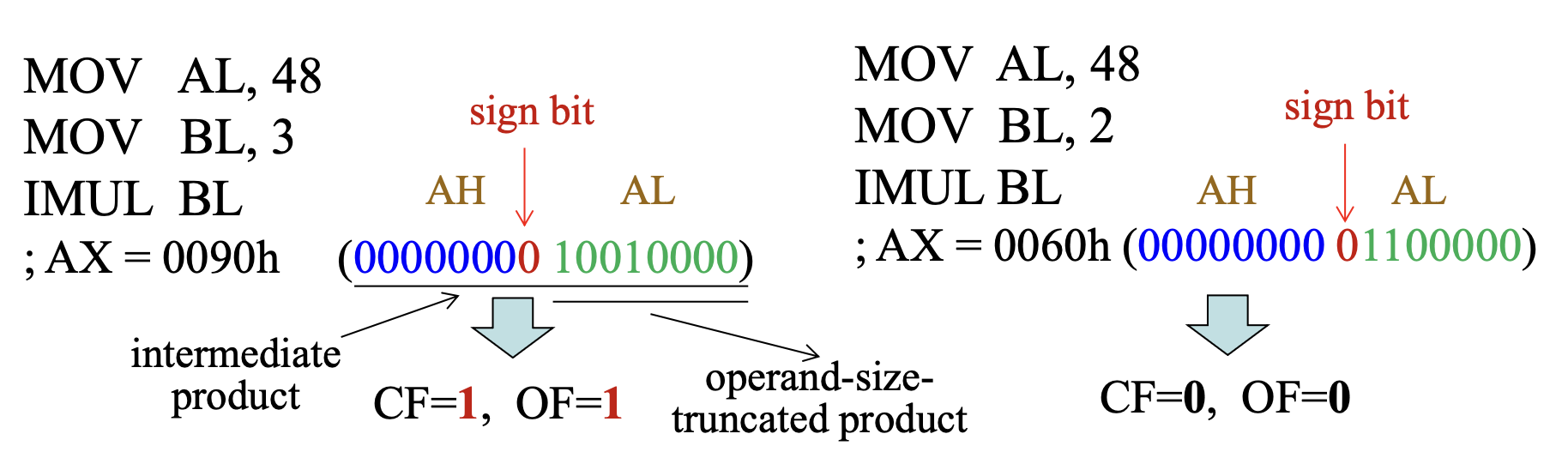

• 受 IMUL 影响的标志

  • 当中间乘积的符号整数值与符号扩展操作数大小的截断乘积不同时，CF 和 OF 标志被置一，否则 CF 和 OF 标志被清零



  • 使用两个和三个操作数形式时，由于截断，应检查 CF 或 OF 标志以确保没有重要的位丢失

Division⚓︎

• 除法可在 8 位、16 位和 32 位数字上执行；而在 64 位模式下，可以实现 128 位数字除以 64 位数字
• 存在无符号整数（DIV）和符号整数（IDIV）版本
• 被除数始终是双倍宽度的
• 不存在立即数除法指令
• 除法相关的错误有除以零、除法溢出（发生在一个大数除以一个小数时）等；但不管是什么除法错误，微处理器都会生成一个中断，在屏幕上显示错误信息

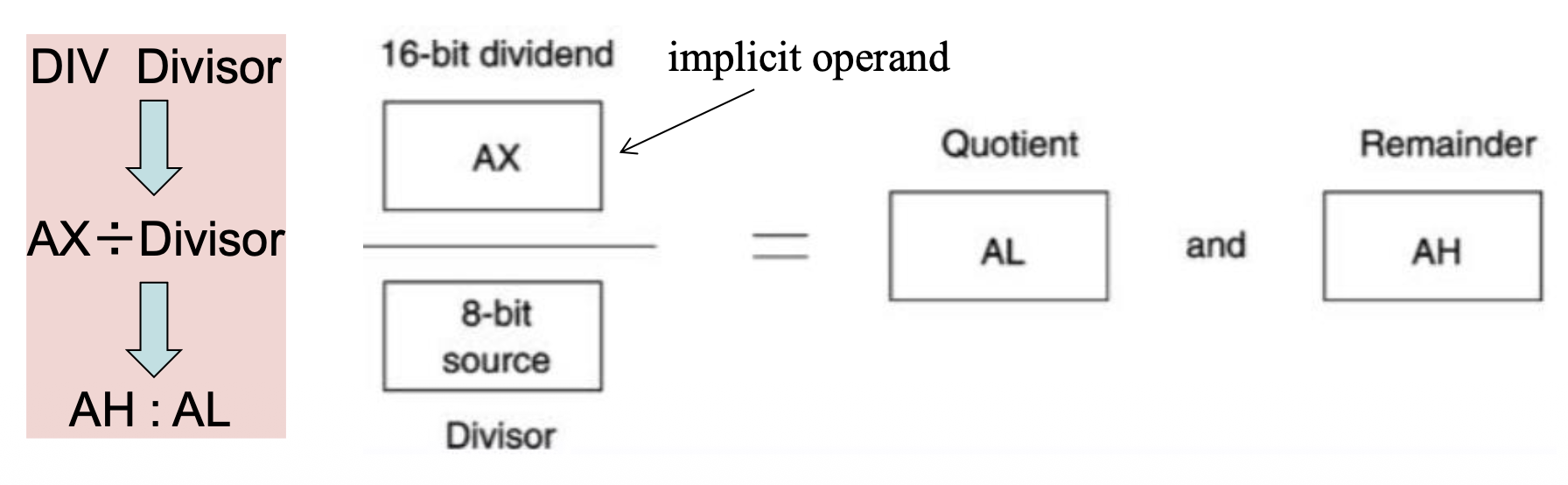

• 8 位除法

  • 使用 AX 存储被除数(dividend)（16 位），而除数(divider) 位于 8 位寄存器或内存中

  • 结果存储在AL := 商(quotient)，AH := 余数(remainder)

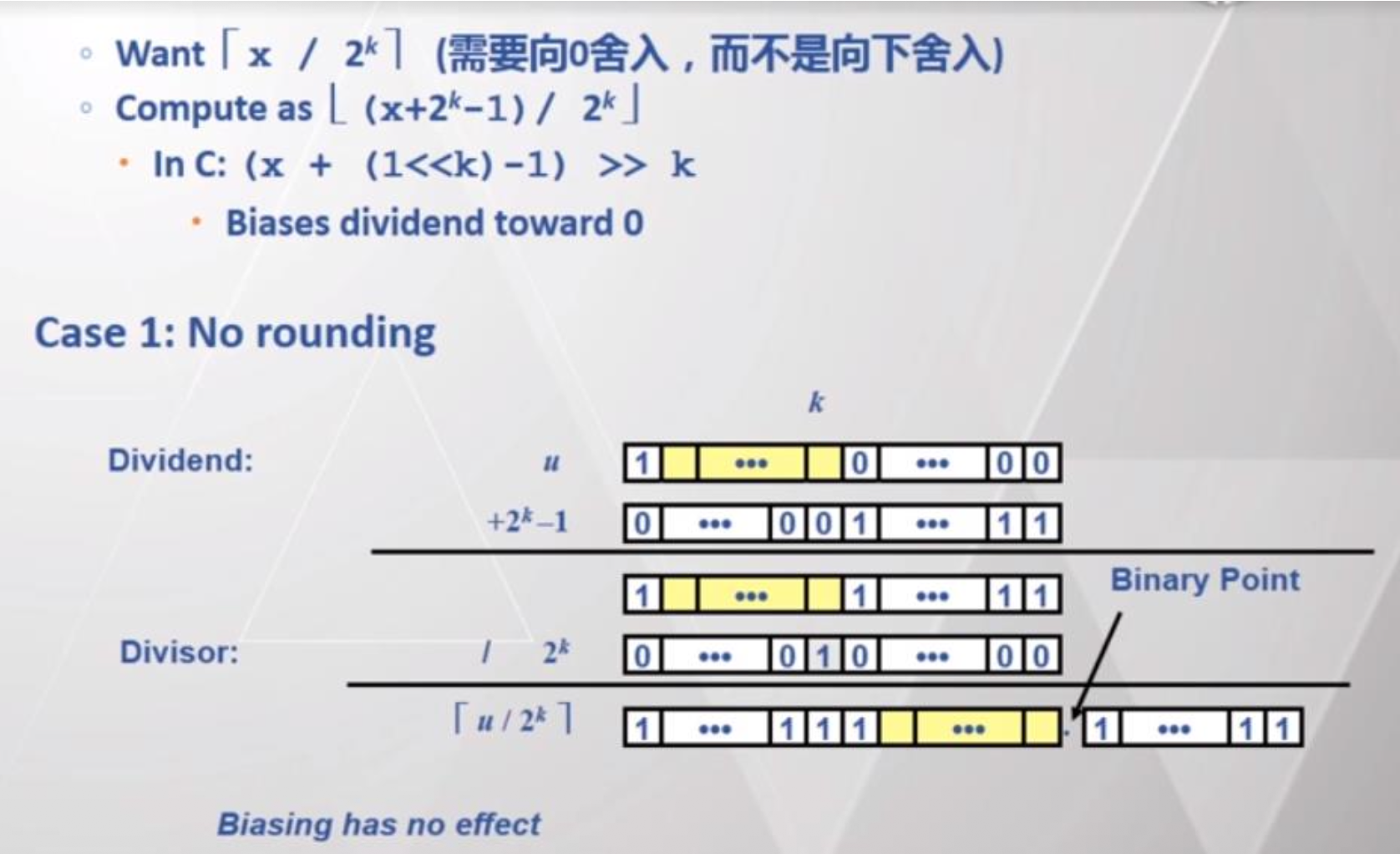

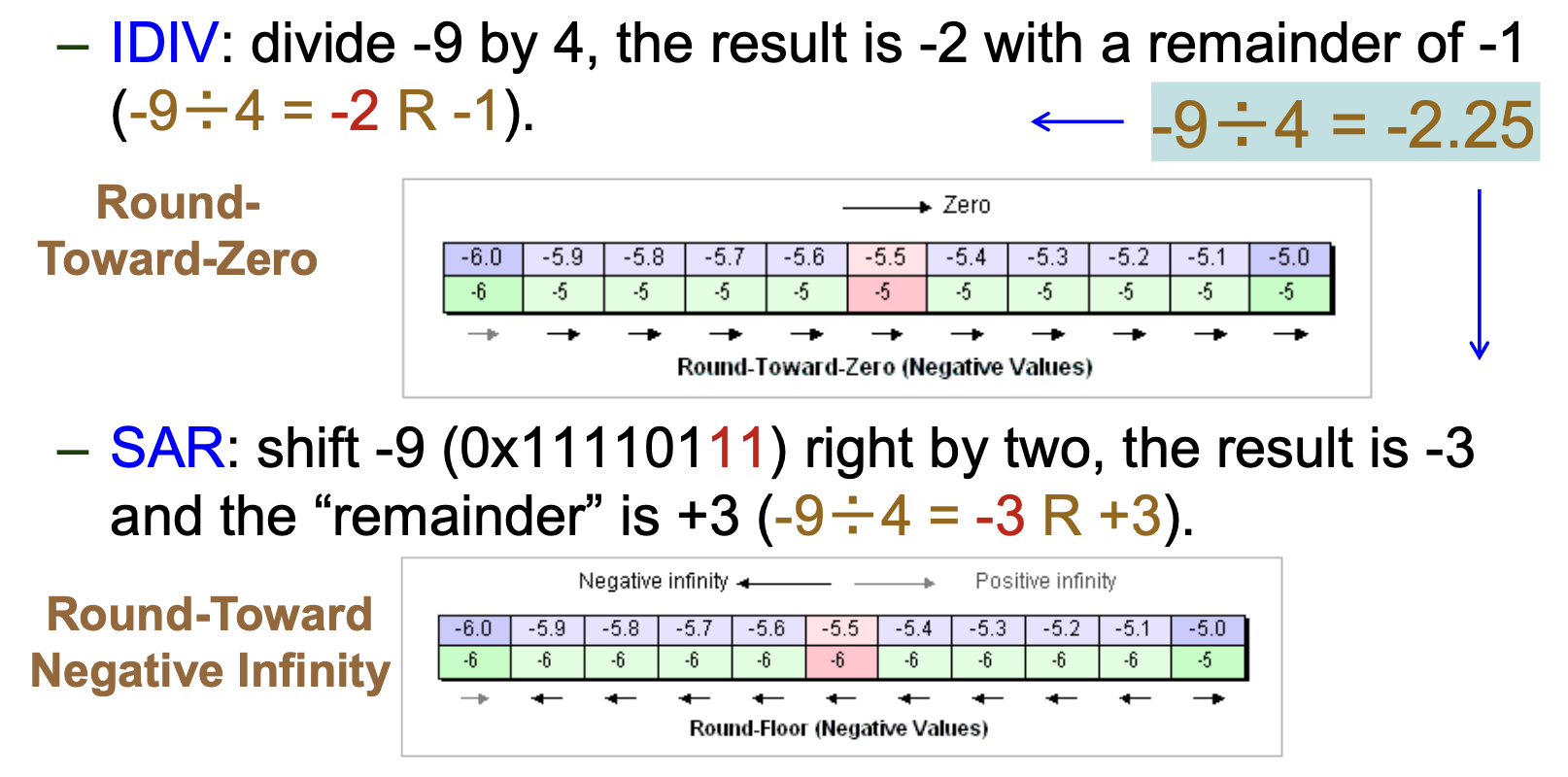

  • 商或正或负，而余数始终取被除数的符号；这种舍入模式称为向零舍入(round-to-zero)

  • 示例：IDIV BL
    • 对于AX = 10H (+16) 和BL = 0FDH (-3)
      • 结果：商为 -5 (AL )，余数为 1 (AH )
    • 对于AX = 0FFF0H (-16) 和BL = 03H (+3)
      • 结果：商为 -5 (AL )，余数为 -1 (AH )
  例子

  例 1 例 2



  MOV AX, 237     ; AX = 237
  MOV CL, 11      ; CL = 11
  DIV CL          ; AH: AL = AX÷CL
                  ; AH = 6, AL = 21


  将内存位置 NUMB 的无符号字节内容除以内存位置 NUMB1 的无符号内容（即，NUMB / NUMB1）

  MOV AL, NUMB        ; get NUMB
  MOV AH, 0           ; zero-extend
  DIV NUMB1           ; divide by NUMB1
  MOV ANSQ, AL        ; save quotient
  MOV ANSR, AH        ; save remainder


  • 注意：位置 NUMB 的内容被零扩展，以形成一个 16 位无符号数，作为被除数

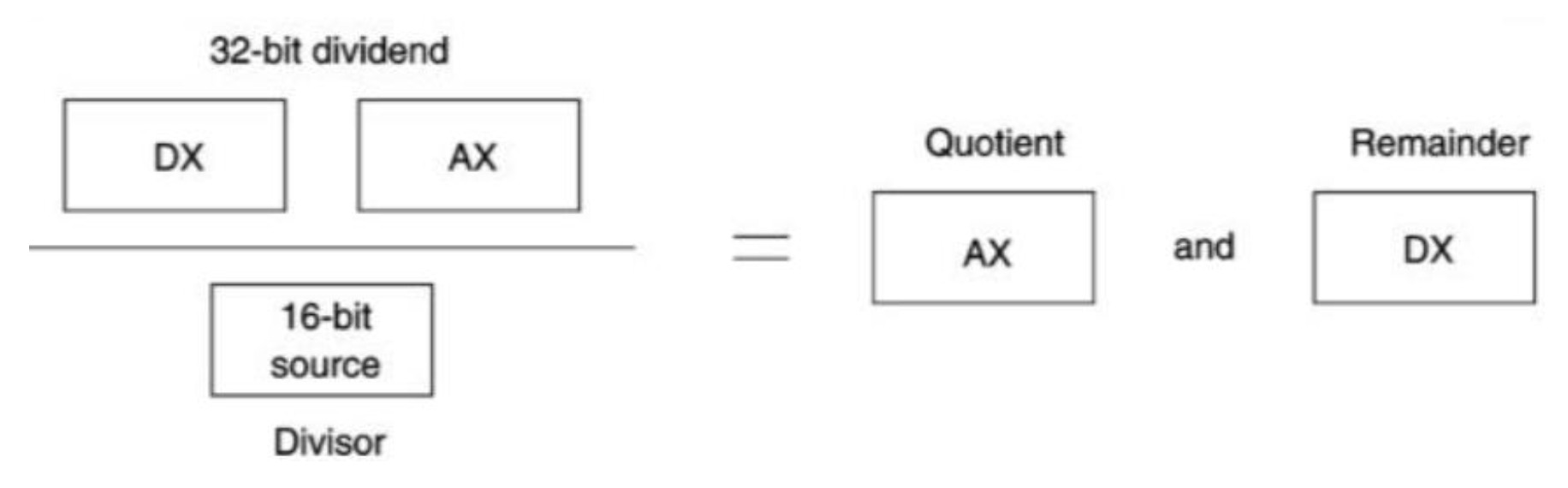

• 16 位除法

  • 此时以 DX-AX 作为被除数（32 位）
  • 在 80386 以上的处理器中，使用 MOVZX 指令对数字进行零扩展

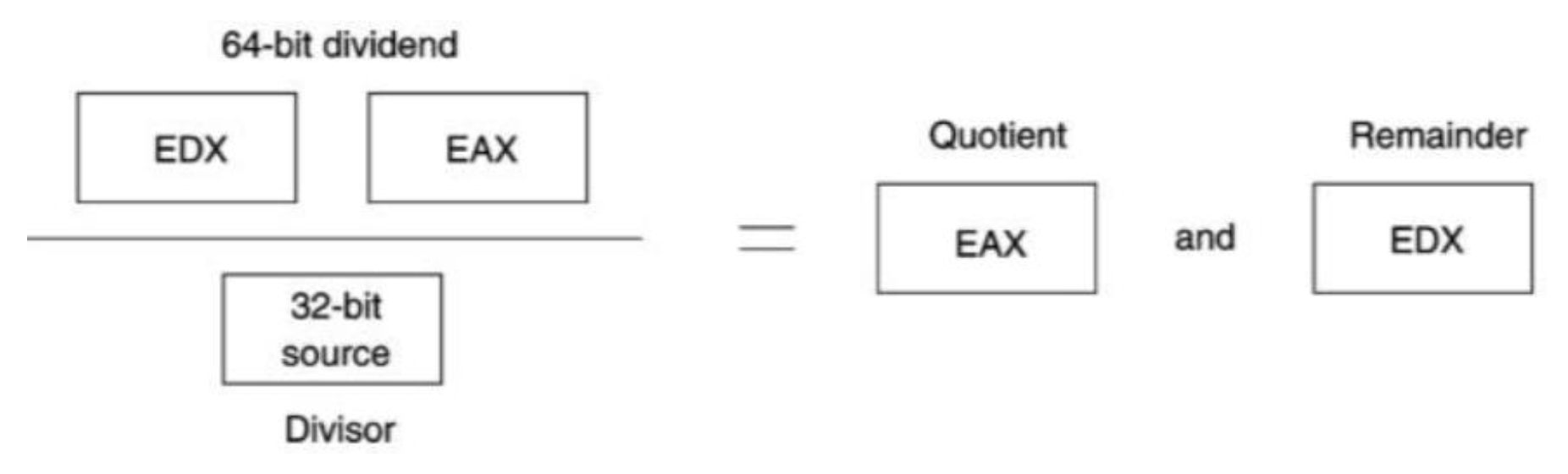

• 32 位除法

  • 80386 及以上的处理器支持在无符号或符号数上执行 32 位除法
  • EDX-EAX 中的 64 位内容除以指令指定的操作数
  • 32 位的商和余数分别在 EAX 和 EDX 中


• 64 位除法

  • 处于 64 位模式的 Pertium 4 可在无符号或符号数上执行 32 位除法
  • 使用 RDX-RAX 来保存被除数
  • 商和余数分别在 RAX 和 RDX 中

• 3 种类型的符号扩展：

  • CBW / CWDE / CDQE：将AL / AX / EAX中的符号字节 / 字 / 双字转换为符号字 / 双字 / 在 RAX 中的四字

    指令	Op/En	64 位模式	兼容 / 传统模式	描述
    CBW	ZO	有效	有效	AX := AL 的符号扩展
    CWDE	ZO	有效	有效	EAX := AX 的符号扩展
    CDQE	ZO	有效	不适用	RAX := EAX 的符号扩展

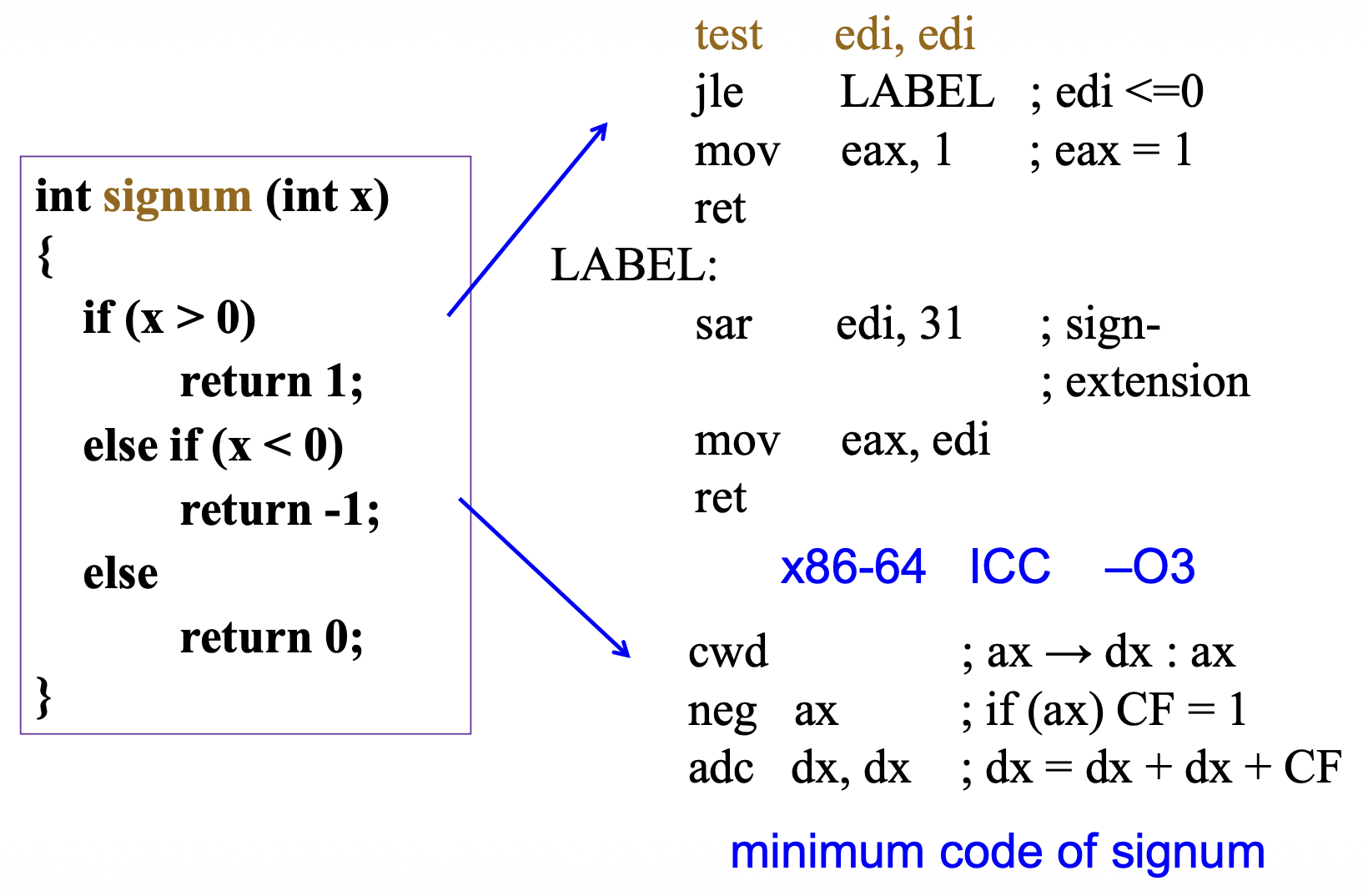

  • CWD / CDQ / CQO：将 r AX的符号位拷贝到 r DX寄存器的所有位上

    • 以下例子展示了通过 CWD 指令对 2 个 16 位符号数的除法

      MOV AX, -100            ; load a -100
      MOV CX, 9               ; load +9
      CWD                     ; convert the signed 16-bit number in AX
      IDIV CX                 ; to a 32-bit signed number in DX: AX


  • MOVSX / MOVSXD：将源操作数（寄存器 / 内存位置）的内容通过符号扩展拷贝到目标操作数（寄存器）

    MOVSX reg16, reg/mem8
    MOVSX reg32, reg/mem16
    MOVSX reg32, reg/mem8
    MOVSX reg64, reg/mem16
    MOVSX reg64, reg/mem8
    MOVSXD reg64, reg/mem32


    • MOVZX：将源操作数（寄存器 / 内存位置）的内容通过零扩展拷贝到目标操作数（寄存器）

      MOVZX reg16, reg/mem8
      MOVZX reg32, reg/mem16
      MOVZX reg32, reg/mem8
      MOVZX reg64, reg/mem16
      MOVZX reg64, reg/mem8

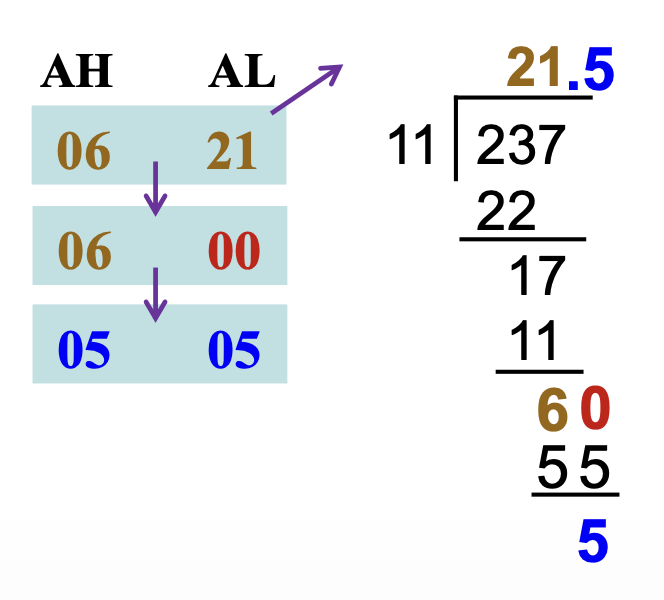

• 余数有以下几种处理方式：

  • 截断求商(dropped to truncate the quotient)：比如 13 / 2 = 6
  • 舍入求商(round the quotient)：如果除法是无符号的，舍入需要将余数与除数的一半进行比较，以决定是否将商数向上取整（比如 13 / 2 = 7）
  • 分数余数(fractional remainder)：比如 13 / 2 = 6.5

0000 F6 F3          DIV BL          ; divide
0002 02 E4          ADD AH, AH      ; double remainder
0004 ЗА ЕЗ          CMP AH, BL      ; test for rounding
0006 72 02          JB NEXT         ; if OK
0008 FE CO          INC AL          ; round
000A           NEXT:

0000 B8 000D        MOV AX, 13      ; load 13
0003 B3 02          MOV BL, 2       ; load 2
0005 F6 F3          DIV BL          ; 13/2
0007 A2 0003 R      MOV ANSQ, AL    ; save quotient
000A BO 00          MOV AL, O       ; clear AL
000C F6 F3          DIV BL          ; generate remainder
000E A2 0004 R      MOV ANSR, AL    ; save remainder

BCD and ASCII Arithmetic⚓︎

微处理器同时支持 BCD（二进制编码的十进制 (binary-coded decimal)）和 ASCII 数据的算术操作。但这些指令在 64 位模式下是无效的，强行使用会抛出无效操作码异常(invalid-opcode exception)。

BCD Arithmetic⚓︎

• BCD 运算发生在如小型终端（例如，收银机）和其他很少需要复杂算术的系统中

• 两种使用 BCD 数据进行运算的算术指令：

  • DAA（加法后十进制调整 (decimal just after addition)）指令紧随 BCD 加法之后
  • DAS（减法后十进制调整 (decimal just after subtraction)）紧随 BCD 减法之后
  • 两者都纠正加法或减法的结果，使其成为 BCD 数，并且这些指令使用寄存器 AX 作为源和目标

• DAA 指令：

  • 调整两个压缩(packed) BCD 值的总和，以创建一个压缩 BCD 结果
  • 仅在跟随 ADD 或 ADC 指令后面时才有用，这些指令将两个 2 位数字的压缩 BCD 值相加（以二进制方式相加），并将字节结果存储在 AL 寄存器中
  • 然后该指令调整 AL 寄存器的内容，使其包含正确的 2 位数字压缩 BCD 结果
  • 如果检测到十进制进位，则 CF 和 AF（在加法后保存进位（半进位））标志会相应设置
  例子

  例 1 例 2

  计算 BCD 35+48

  MOV AL, 35H
  ADD AL, 48H     ; AL = 7DH, AF = 0
  DAA             ; AL = 83H, CF = 0


  计算 BCD 69+29

  MOV AL, 69H
  ADD AL, 29H     ; AL = 92H, AF = 1
  DAA             ; AL = 98H, CF = 0


  计算 BCD 35+65

  MOV AL, 35H
  ADD AL, 65H     ; AL = 9AH, AF = 0
  DAA             ; AL = 00H, CF = 1




  0000 BA 1234    MOV DX, 1234H       ; load 1234 BCD
  0003 BB 3099    MOV BX, 3099Н       ; load 3099 BCD
  0006 8A C3      MOV AL, BL          ; sum BL and DL
  0008 02 C2      ADD AL, DL          ; AL = CDH
  000A 27         DAA                 ; AL = 33H, CF = 1
  000B 8A C8      MOV CL, AL          ; answer to CL
  000D 9A C7      MOV AL, BH          ; sum BH, DH and carry
  000F 12 C6      ADC AL, DH          ; AL = 43H
  0011 27         DAA
  0012 8A E8      MOV CH, AL          ; answer to CH
                                      ; CX = 4333H


• DAS 指令：除了做减法运算外，和 DAA 指令基本一致

  例子

  0000 BA 1234    MOV DX, 1234H       ; load 1234 BCD
  0003 BB 3099    MOV BX, 3099Н       ; load 3099 BCD
  0006 8A C3      MOV AL, BL          ; subtract DL from BL
  0008 2A C2      SUB AL, DL
  000A 2F         DAS
  000B 8A C8      MOV CL, AL          ; answer to CL
  000D 9A C7      MOV AL, BH          ; subtract DH
  000F 1A C6      SBB AL, DH
  0011 2F         DAS
  0012 8A E8      MOV CH, AL          ; answer to CH


ASCII Arithmetic⚓︎

• ASCII 算术指令与编码数字一起工作，值 30H 到 39H 代表 0 到 9

• 有以下四种指令：

  • AAA（ASCII 加法后调整）
  • AAS（ASCII 减法后调整）
  • AAM（ASCII 乘法后调整）
  • AAD（ASCII 除法前调整）

• 这些指令使用寄存器 AX 作为源和目标

• AAA 指令：

  • 在使用 ADD 指令后，使用 AAA 指令来添加两个未压缩的(unpacked) BCD 数字
  • AL 寄存器是 AAA 指令的隐式源操作数和目标操作数

  • AAA 指令将 AL 中的值调整为未压缩的 BCD 结果

    • 如果 AL[3:0] > 9 或 AF = 1，则 AL = AL + 6，AH = 1，并设置 CF = 1 和 AF = 1
    • 否则，CF = 0，AF = 0
    • 在任何情况下，AL[7:4] = 0，将正确的小数位留在 AL[3:0] 中

  • AAA 指令可以添加 ASCII 数字，而无需屏蔽掉高四位 '3'

  例子

  MOV AL, '3'     ; AL = 0x33 (ASCII for '3')
  ADD AL, '4'     ; AL = 0×67
                  ; ASCII result for '3' + '4' = 0x33 + 0x34 = 0x67
  AAA             ; AH = 0, AL = 07, CF = 0 and AF = 0


  MOV AX, '1'     ; AL = 0x31 (ASCII for '1')
  ADD AL, '9'     ; AL = 0xбA
                  ; ASCII result for '1' + '9' = 0x31 + 0x39 = 0x6A
  AAA             ; AH = 1, AL = 0, CF = 1 and AF = 1

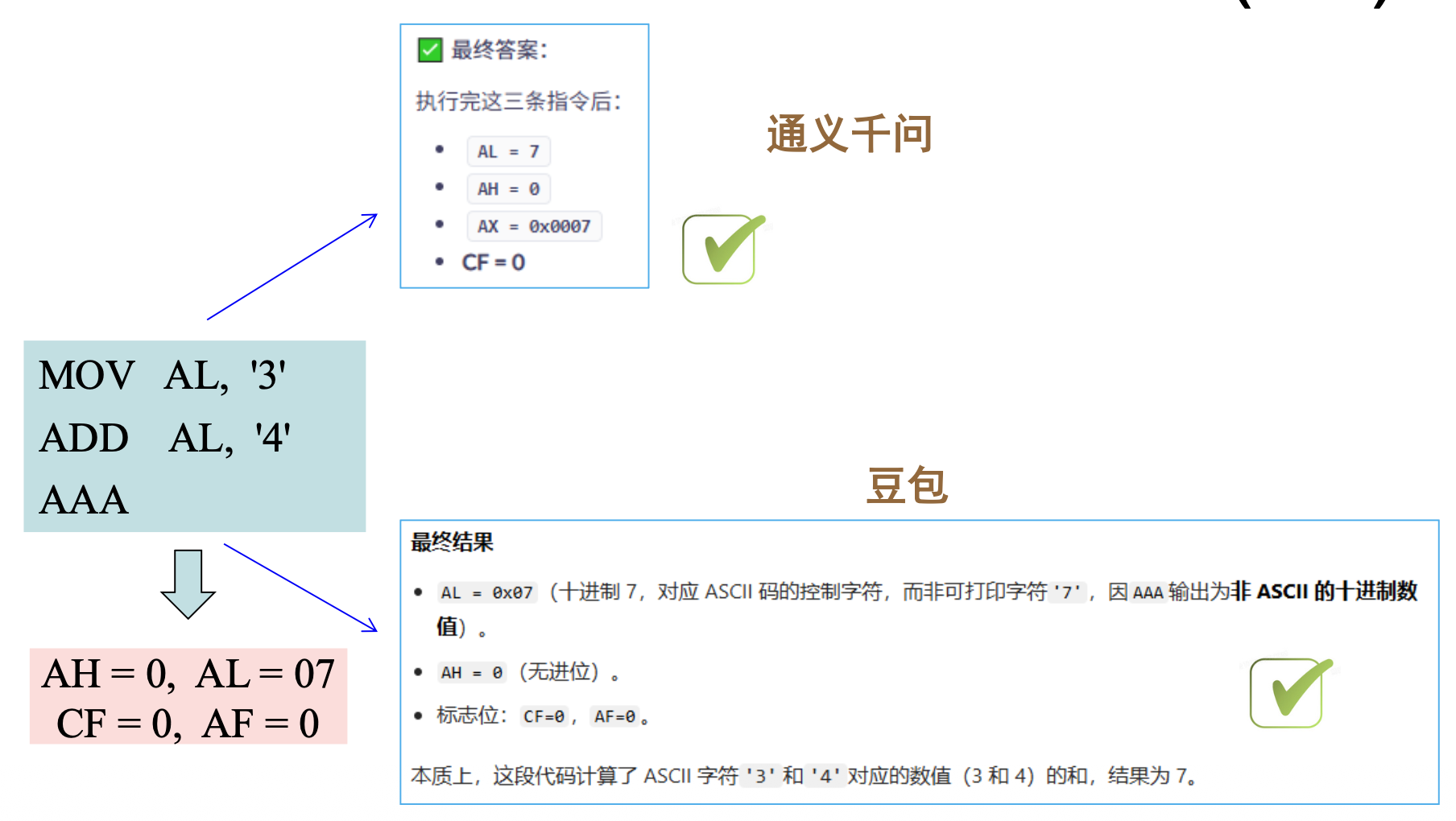

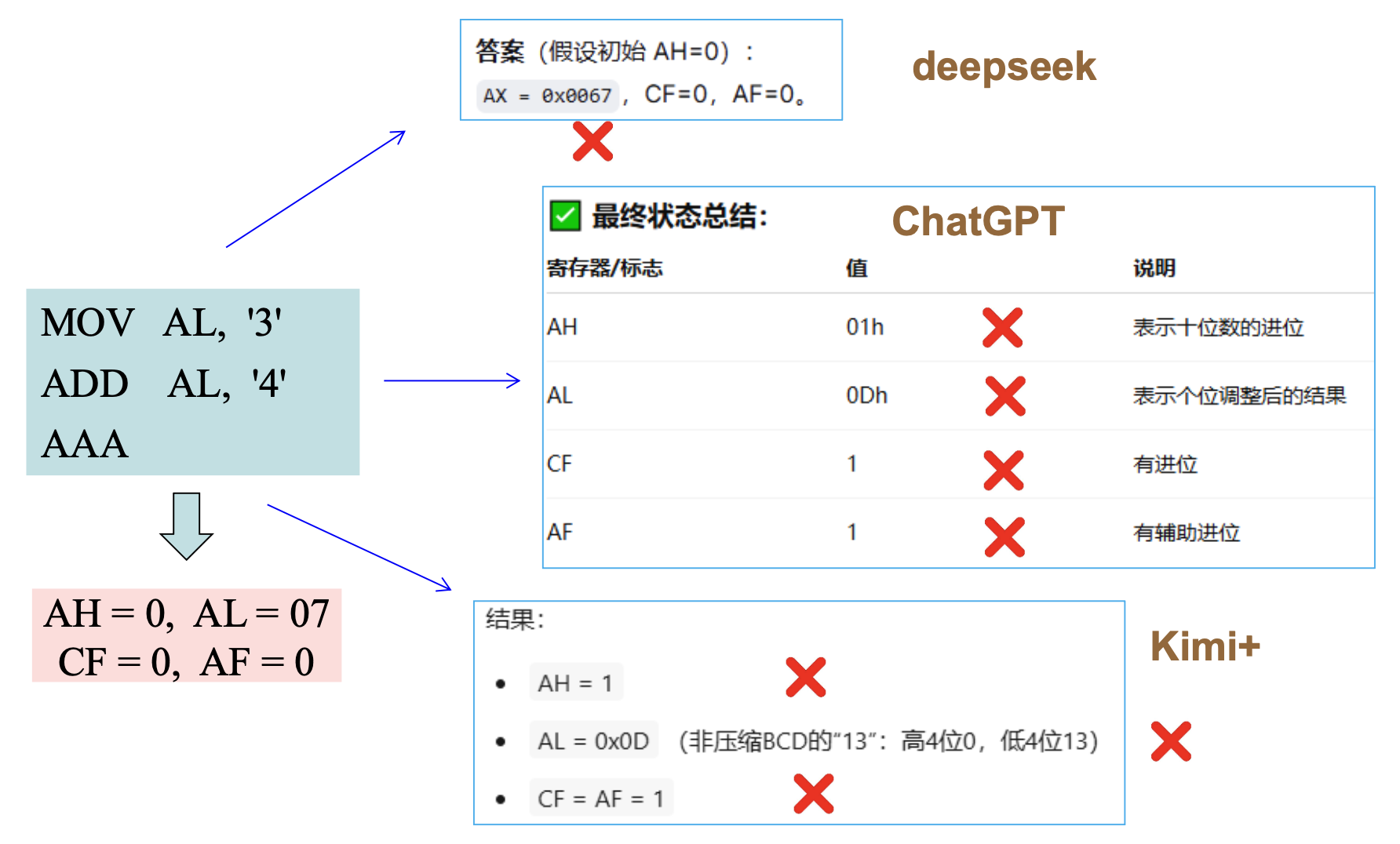

  LLM 能否理解 AAA 指令

  应该是对本学期第二次实验的预告





• AAS 指令：在 ASCII 减法后调整 AX 寄存器

• AAM 指令：
  • 在对两个一位数的未压缩 BCD 数字进行乘法运算后，遵循乘法指令
  • 该指令将二进制转换为未压缩的 BCD
  • 如果 AX 中出现介于 0000H 和 0063H 之间的二进制数字，该指令将其转换为 BCD
• AAD 指令：
  • 出现在除法前
  • 要求 AX 寄存器在执行前包含两位未压缩的 BCD 数字（非 ASCII）

Logic Instructions⚓︎

逻辑运算在低级软件 (low-level software) 中提供二进制位控制，允许设置、清除或补位。

• 低级软件以机器语言或汇编语言形式出现，并且常用于控制系统中的 I/O 设备

除 NOT 指令外，逻辑指令始终会对这些标志位产生影响：

• OF 和 CF 标志清零
• 更改 SF、ZF 和 PF 标志
• AF 标志状态是未定义的

当在寄存器或内存位置中操作二进制数据时，最右边的位记为第 0 位。

AND⚓︎

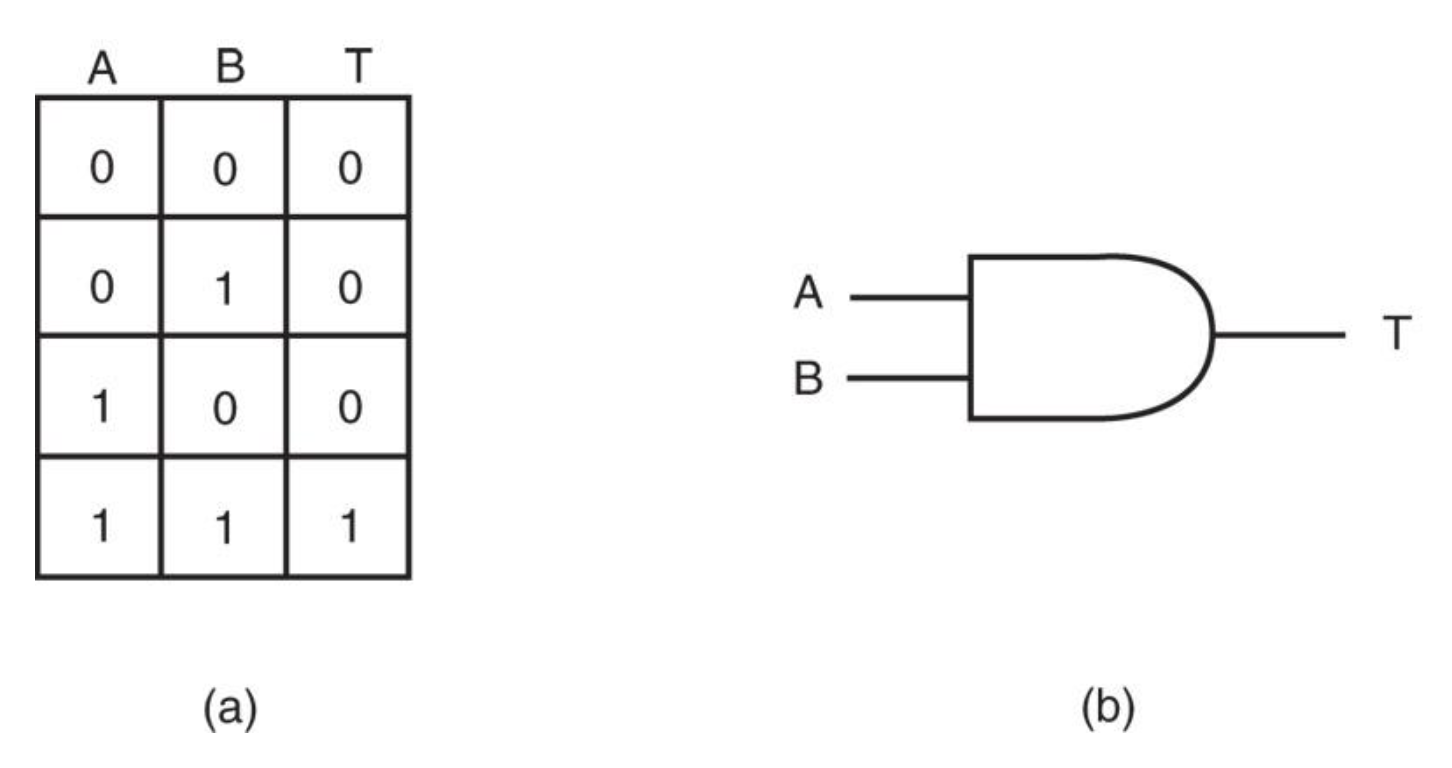

• 执行逻辑乘法，通过真值表说明
• 如果所需速度不是太快，AND 可以替代离散的 AND 门
  • 通常保留用于嵌入式控制应用
• 在 8086 中，AND 指令通常在约 1μs 内执行
  • 使用较新版本时，执行速度大大提高

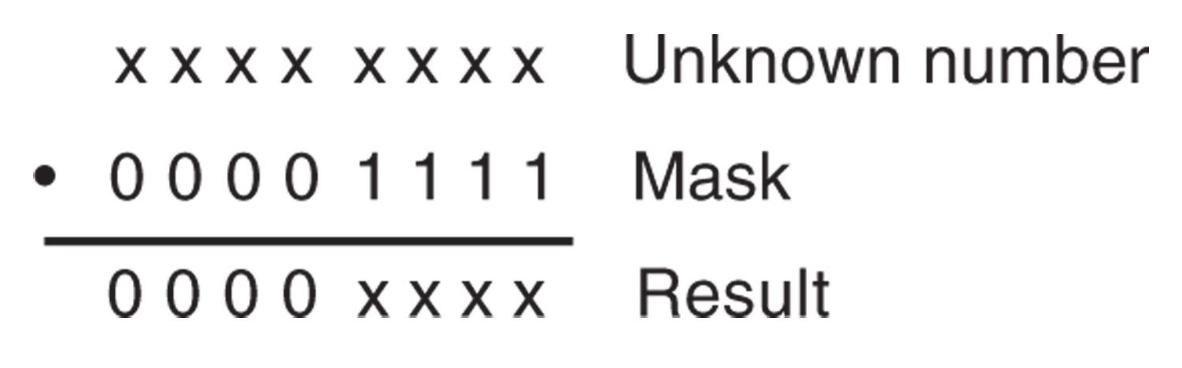

• 可用于实现掩码(masking) 操作，即清除二进制数的位



  • 可以使用 AND 掩码去除最左边的四个二进制位位置，将 ASCII 编码的数字转换为 BCD

    MOV BX, 3135H   ; load ASCII
    AND BX, OF0FH   ; mask BX


• 支持除内存到内存和段寄存器寻址之外的所有模式

OR⚓︎

• 执行逻辑加法，通常称为包含或(inclusive-or) 函数

  • 如果有任何输入为 1，就会生成逻辑 1 输出
  • 只有当所有输入均为 0 时，输出才为 0

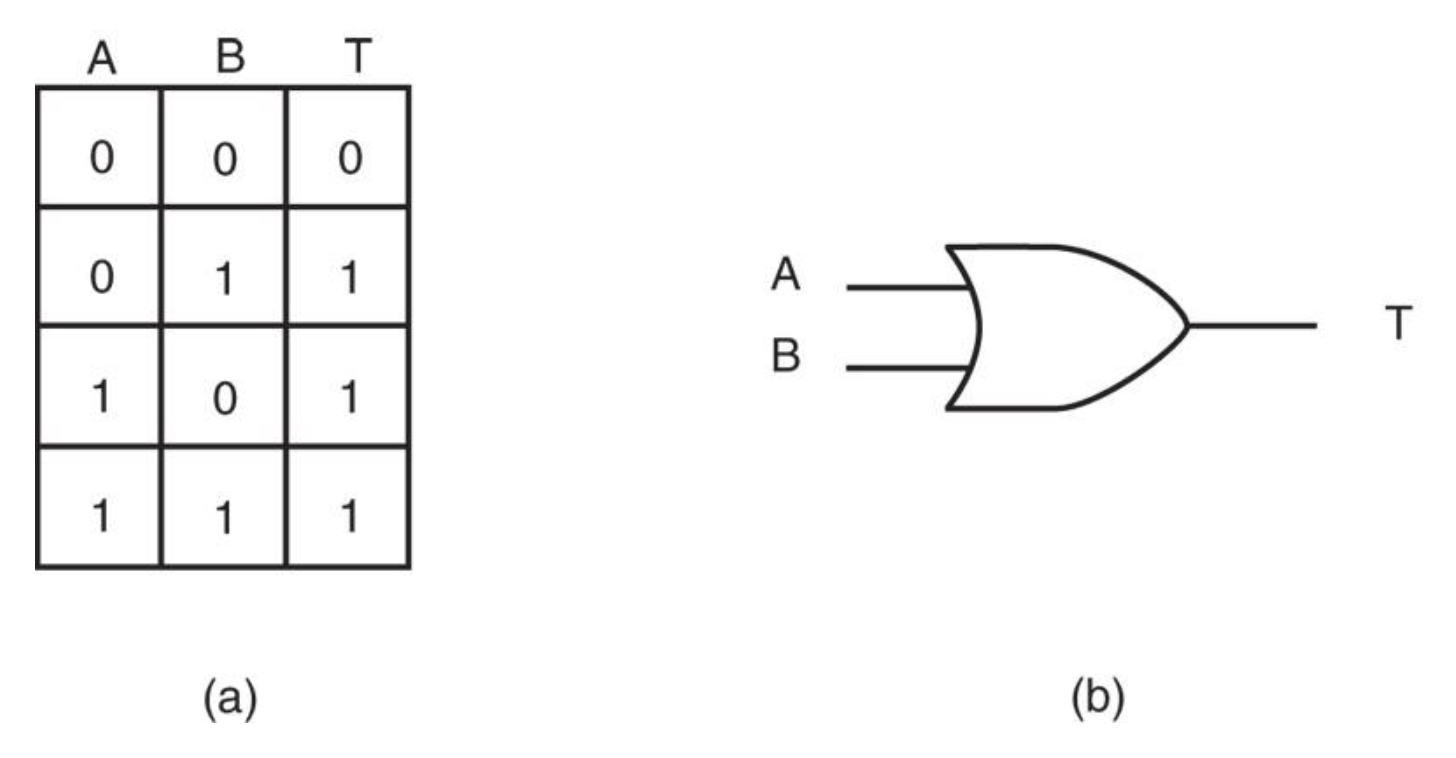

• OR 门及真值表：



• 使用除段寄存器寻址以外的任何寻址模式

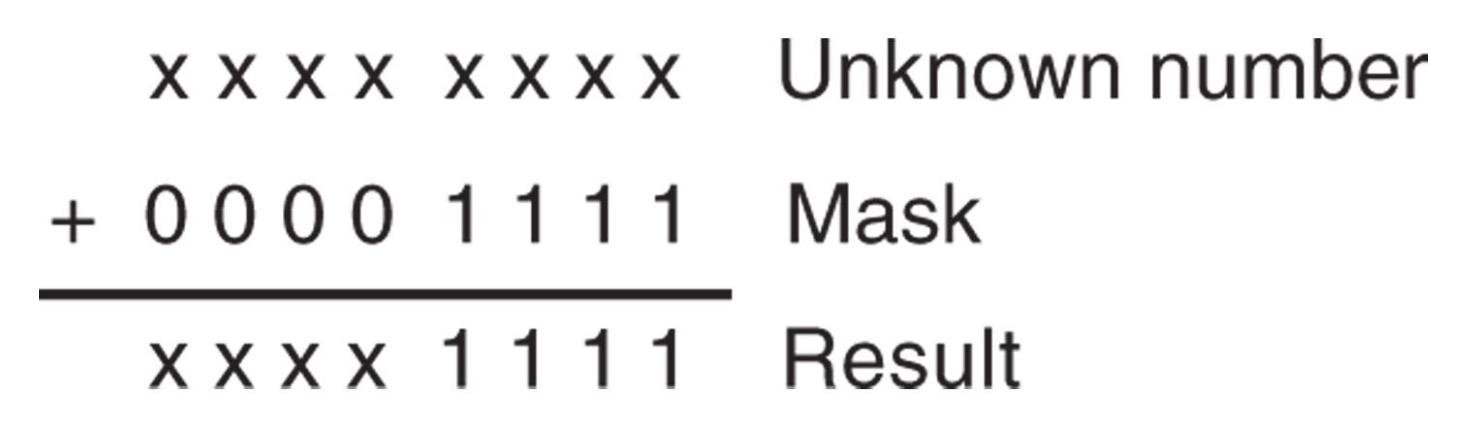

• 使用 OR 指令将数字中的某些位（强行）置 1



Exclusive-OR⚓︎

• 与 OR 唯一不同的是，当输入为 1, 1 时，异或(exclusive-OR) 产生 0
• 实际上可将规则总结为：若输入都是 0 或者都是 1，则输出为 0；如果输入不同，则输出为 1
• 异或有时被称为比较器(comparator)

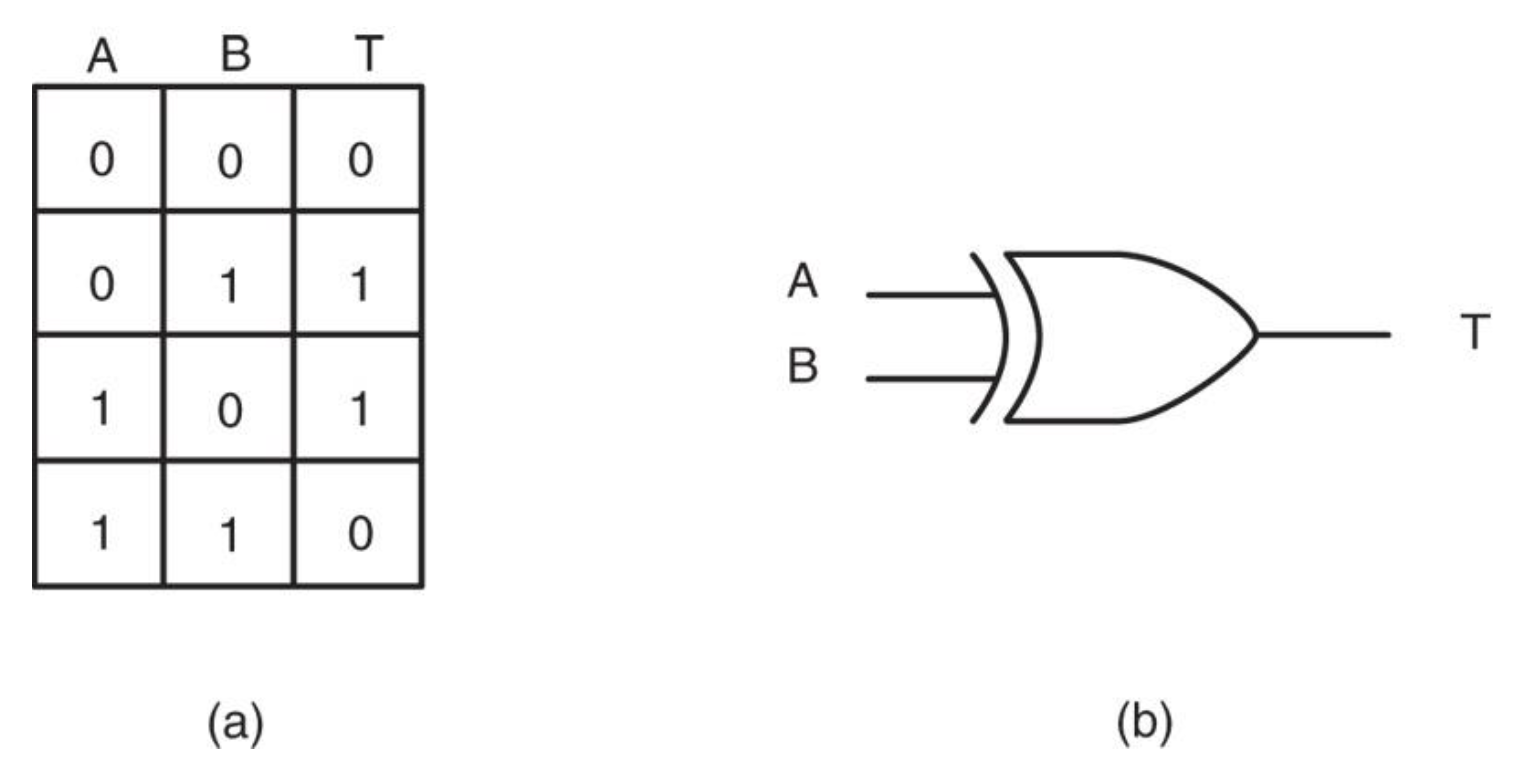

• XOR 门及真值表：



• 使用除段寄存器寻址以外的任何寻址模式

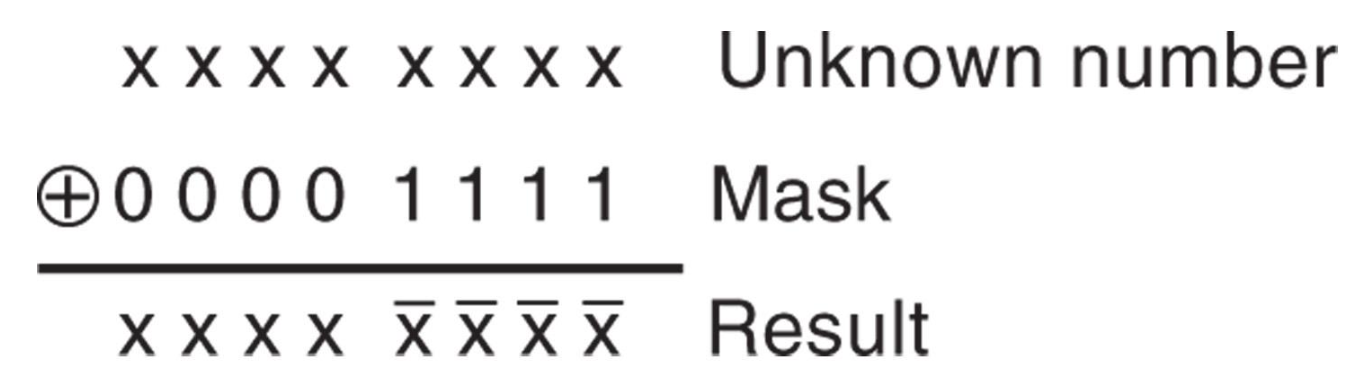

• 可用于反转寄存器或内存位置的某些位

  • 当 1 与 \(X\) 进行异或时，结果是 \(\overline{X}\)
  • 当 0 与 \(X\) 进行异或时，结果是 \(X\)


• 另一个常见用途是将寄存器清零（自己跟自己做异或）

Test and Bit Test Instructions⚓︎

• TEST 执行 AND 操作，但只影响标志寄存器（表示测试结果的条件）
• 通常后面紧跟 JZ（如果为零则跳转 (jump if zero)）或 JNZ（如果不为零则跳转 (jump if not zero)）指令
• 目标操作数通常与立即数进行比较

TEST AL, 1      ; test right bit
JNZ RIGHT       ; if set
TEST AL, 128    ; test left bit
JNZ LEFT        ; if set

• CMP 和 TEST 是常用于比较的指令，这些指令被称为条件指令(conditionals)

  MOV EAX, 1
  CMP EAX, 1      ; C=0, Z=1, S=0, 0=0
  JE  LABEL       ; jump to LABEL


  MOV  EAX, 1
  TEST EAX, 1     ; C=0, Z=0, S=0, 0=0
  JE   LABEL      ; do not jump


• TEST same, same 用于确定一个符号数是否大于 0

  TEST EAX, EAX       ; if EAX = 0 set Z = 1, if EAX < 0 set S = 1
  JLE ERROR           ; if EAX is equal or less than zero then jump


• TEST EAX, EAX 和 CMP EAX, 0 几乎相同，但前者比后者更短

  TEST EAX, EAX       ; 85 C0
  CMP  EAX, 0         ; 83 F8 00


• 从 80386 处理器开始引入了额外的测试指令，用于测试单个位的位置

  • 由源操作数选定目标操作数中被测位的位置

    汇编语言	操作
    BT	测试目标操作数中由源操作数指定的位
    BTC	测试目标操作数中由源操作数指定的位，并对该位进行求反(complement) 操作
    BTR	测试目标操作数中由源操作数指定的位，并重置(reset)（置为 0）该位
    BTS	测试目标操作数中由源操作数指定的位，并设置(set)（置为 1）该位

  • 例子：BT AX, 4 指令测试 AX 的第 4 位

    • 测试结果位于进位标志位 CF
    • 若第 4 位是 1，CF 置位
    • 若第 4 位是 0，CF 清零
  例子

  以下两段指令序列近乎等价：

  OR  CX, 0600H       ; set bits 9 and 10
  AND CX, 0FFFCH      ; clear bits 0 and 1
  XOR CX, 1000H       ; invert bit 12


  BTS CX, 9       ; set bit 9
  BTS CX, 10      ; set bit 10
  BTR CX, 0       ; clear bit 0
  BTR CX, 1       ; clear bit 1
  BTC CX, 12      ; complement bit 12


NOT and NEG⚓︎

• NOT 指令反转一个字节、字或双字的所有位
• NEG 对一个数取二进制补码，得到该数的相反数
• NOT 和 NEG 可以使用除段寄存器寻址以外的任何寻址模式
• NOT 被认为是逻辑操作，NEG 被认为是算术操作

• NOT 指令不影响任何标志位，而 NEG 指令影响的标志位有：

  • 如果操作数 = 0，则CF = 0，否则CF = 1
  • OF、SF、ZF、AF 和 PF 标志位根据结果设置

• 为什么 NOT 指令不修改任何标志位

  • NOT 操作通常用作中间操作（例如，if (!(a < b) && (a == b))）而不是作为最终计算结果；因此，它不需要修改任何标志位

  • 如果需要测试 NOT 操作的结果，可以使用 CMP 或 TEST 指令来执行检查

    NOT  AX             ; Invert all bits of AX
    TEST AX, AX         ; Perform bitwise AND between AX and itself
    JZ   is_zero        ; Jump to `is_zero` if ZF is set


    NOT AX              ; Invert all bits of AX
    CMP AX, 0           ; Compare AX with 0
    JE  is_zero         ; Jump to `is_zero` if ZF is set


例子

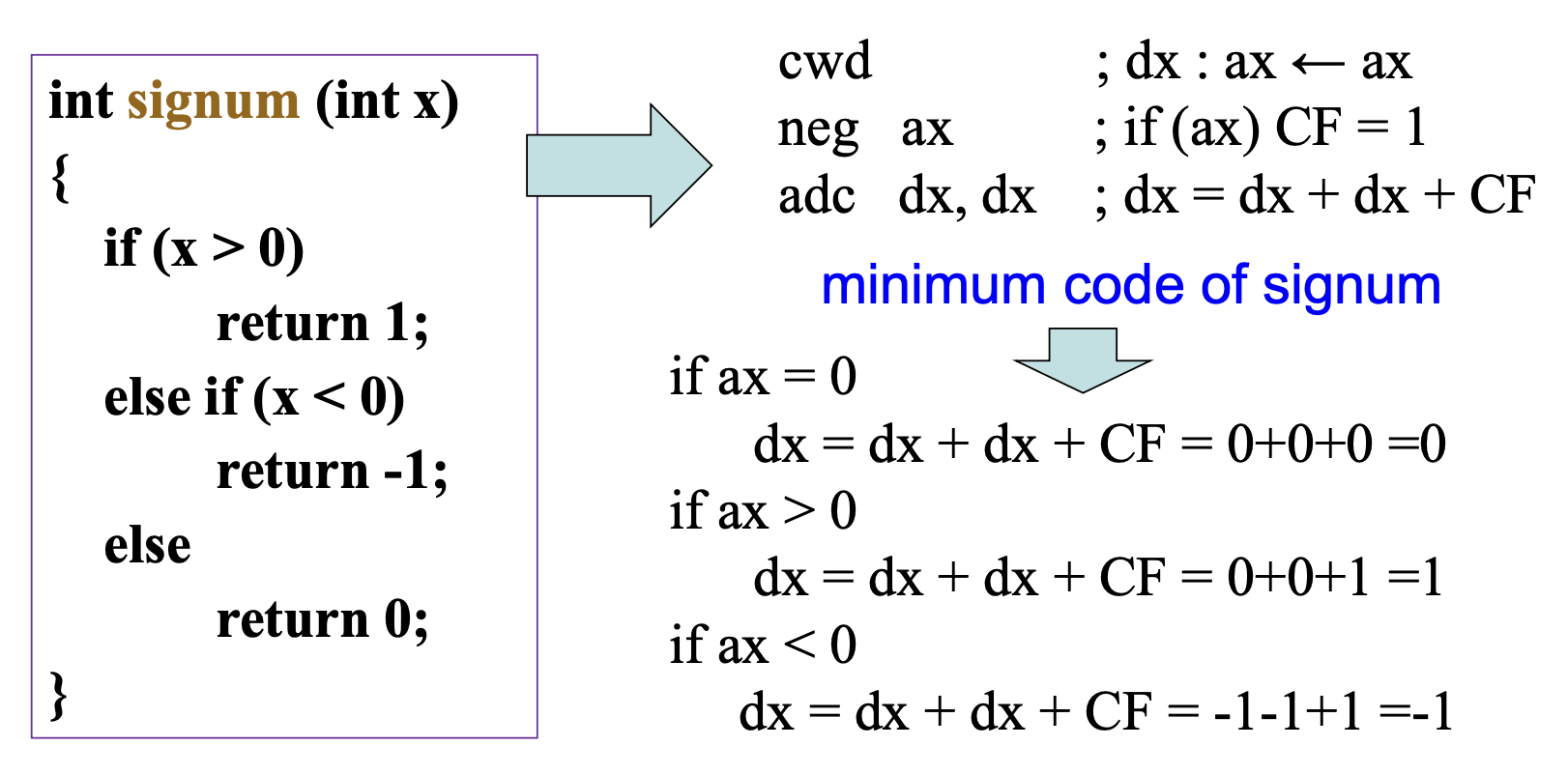

符号函数：

signum 函数的最小代码由一个叫做 superoptimizer 的程序生成。

Shift⚓︎

• 移位指令将数字左移或右移到寄存器或内存位置中

  • 还可以执行简单的算术运算，如乘以 2 ⁺ⁿ 的幂（左移）和除以 2 ^-n 的幂（右移）



• 微处理器的指令集包含四种不同的移位指令：

  • 两个是逻辑(logical) 移位；两个是算术(arithmetic) 移位
  • 语法：SHL/SAL/SHR/SAR REG/MEM, Count

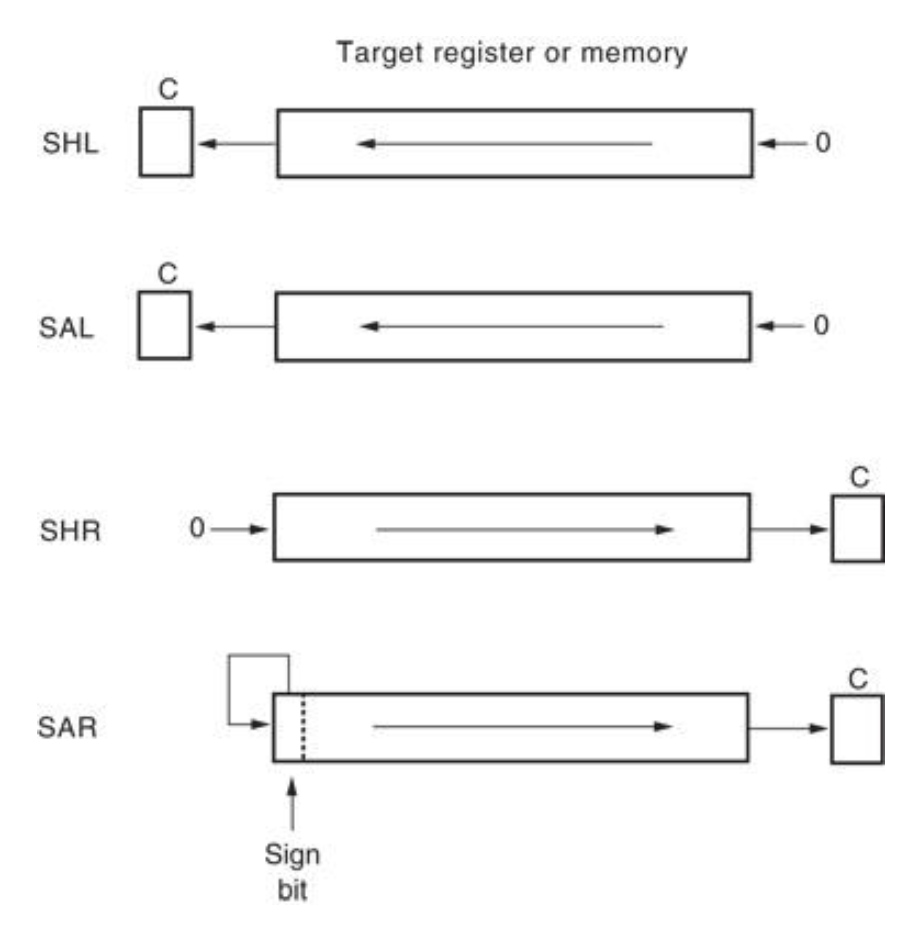

• 下图展示了这四种移位运算：

  • SHL 和 SAL 将目标操作数的位向左移动（所以两者执行相同的操作）
  • SHR 用 0 填充左边空出来的位
  • SAR 用符号位填充左边空出来的位

• 一些例子：

  汇编语言	操作
  SHL AX, 1	AX 进行逻辑左移 1 位
  SHR BX, 12	BX 进行逻辑右移 12 位
  SHR ECX, 10	ECX 进行逻辑右移 10 位
  SHL RAX, 50	RAX 进行逻辑左移 50 位（64 位模式）
  SAL DATA1, CL	数据段内存位置 DATA1 的内容进行算术左移，位移量由 CL 指定
  SHR RAX, CL	RAX 进行逻辑右移，位移量由 CL 指定（64 位模式）
  SAR SI, 2	SI 进行算术右移 2 位
  SAR EDX, 14	EDX 进行算术右移 14 位

• 计数操作数可以是一个立即值或 CL 寄存器

  • 以下示例展示了如何以两种不同方式将 DX 寄存器左移 14 位：

    SHL DX, 14


    MOV CL, 14
    SHL DX, CL


• 在 16 位或 32 位模式下，移位计数是一个模 32 的计数，即计数范围在 0-31 内

• 在 64 位模式下，移位计数是一个模 64 的计数，即计数范围在 0-63 内
• SAR 和 SHR 指令可用于执行目标操作数按 2 的幂次的符号或无符号除法

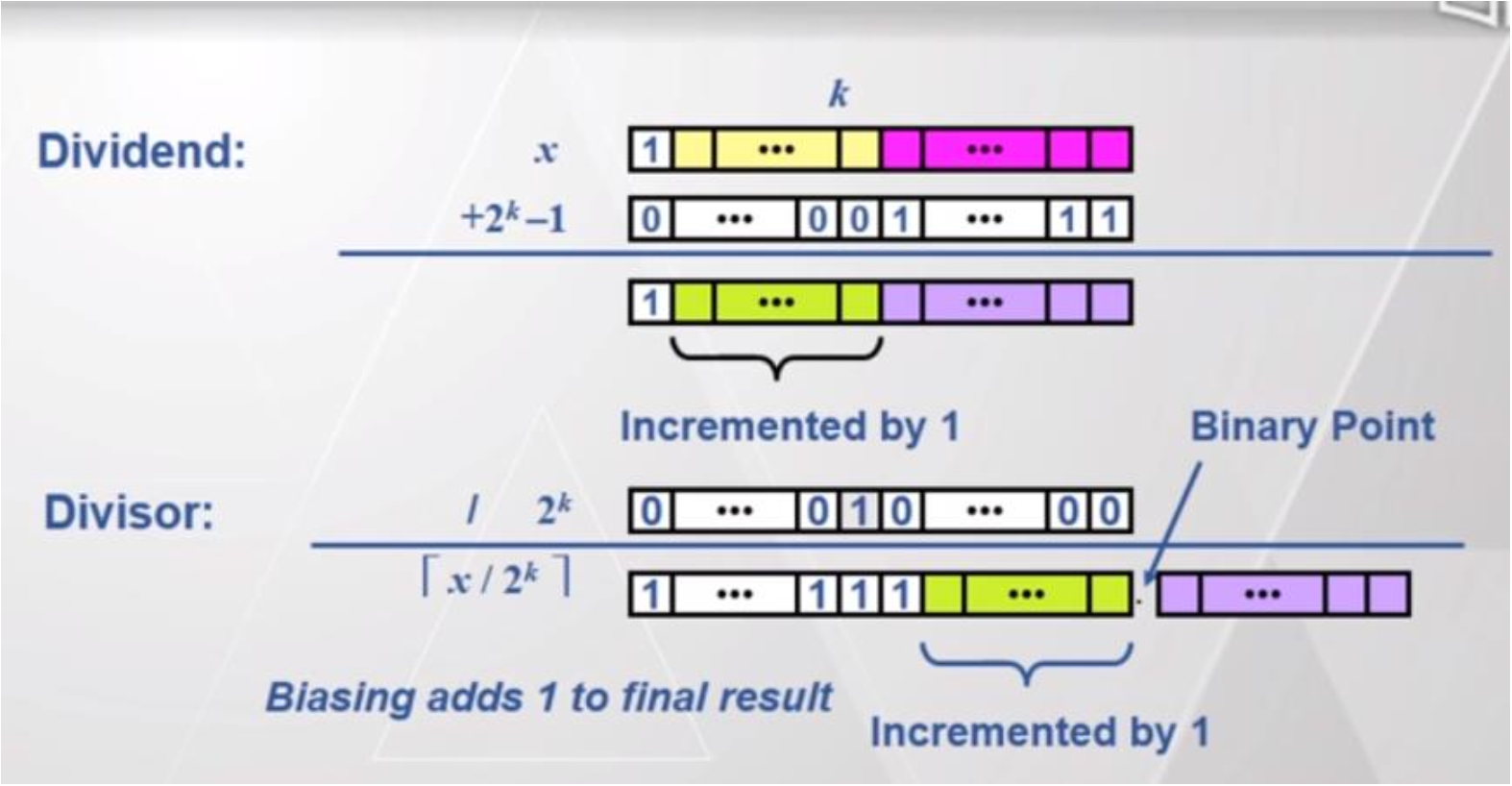

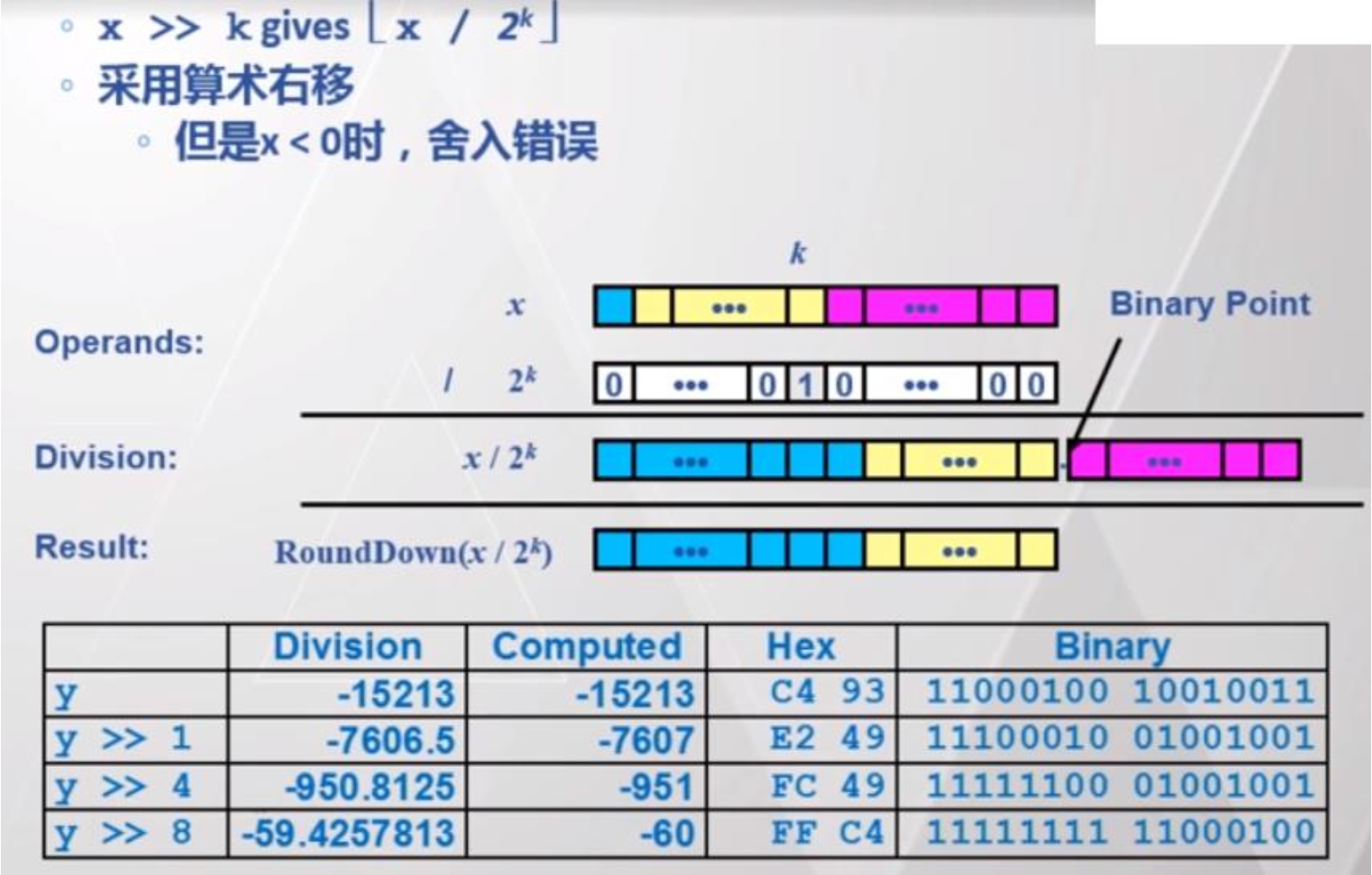

• 负数的 SAR 舍入：

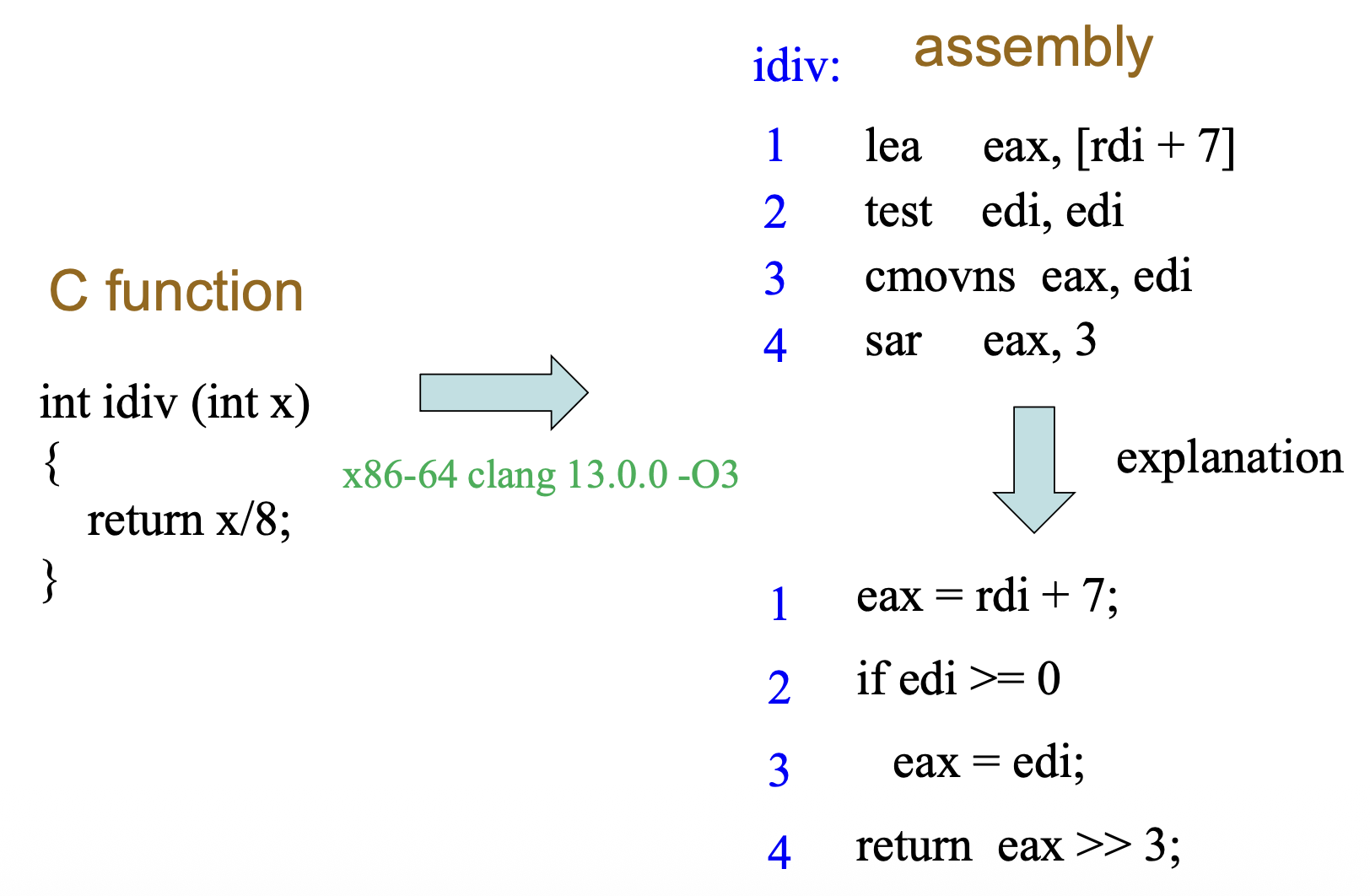

  • 对于负数，IDIV 指令得到的商会被舍入至 0，而 SAR 指令会将其舍入至负无穷，两者结果并不一致 (inconsistency)

  Step 1Step 2Step 3Step 4

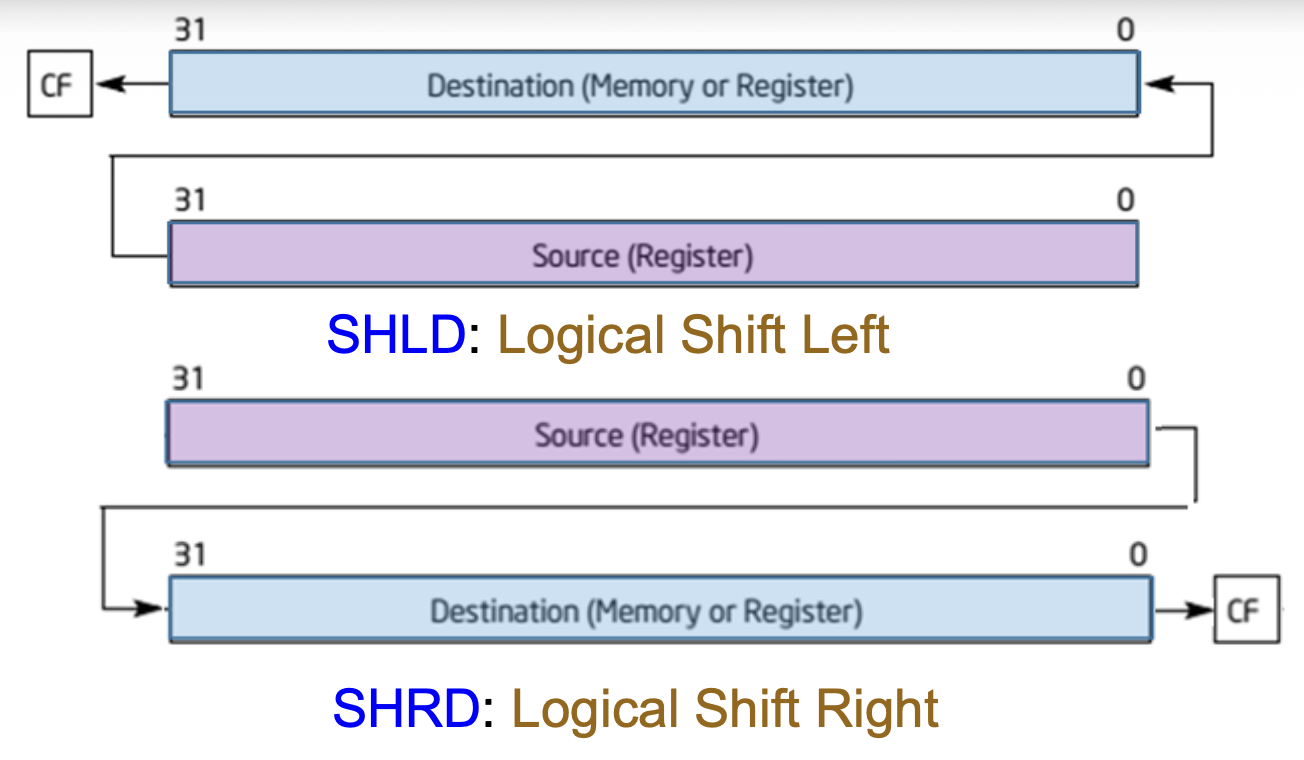

• 双精度移位（从 80386 开始）

  • 两个指令：SHLD（左移）和 SHRD（右移），本质上是跨寄存器的移位



  • 每条指令包含三个操作数（SHLD/SHRD D, S, Count），而不是 2 个

  • 例如指令 SHLD reg1, reg2, imm8 将寄存器 reg1 和 reg2 连接起来，并将它们左移由 imm8 指定的数量
  • 两个函数都使用两个 16 位、32 位或 64 位寄存器，或者一个 16 位、32 位或 64 位内存位置和一个寄存器
  例子

  例 1 例 2

  shld ebx, ecx, 16       ; The leftmost 16 bits of ecx fill the
                          ; rightmost 16 bits of ebx. The contents
                          ; of ecx remain unchanged.
  shrd ax, bx, 12         ; Logical right shift of ax by 12
                          ; rightmost 12 bits of bx into
                          ; leftmost 12 bits of ax. The contents
                          ; of bx remain unchanged.


  128 位值除以 8 的除法：

  __uint128_t u128div (__uint128_t x) {
      return x / 8;
  }


  x86-64 gcc 12.2 -O3

  u128div:
  mov rax, rdi            ; rax is lower 64 bit
  mov rdx, rsi            ; rdx is upper 64 bit
  shrd rax, rsi, 0x3      ; [rsi : rax] >> 3
  shr rdx, 0x3            ; rdx >> 3
  ret                     ; result = [rdx : rax] / 8


Rotation⚓︎

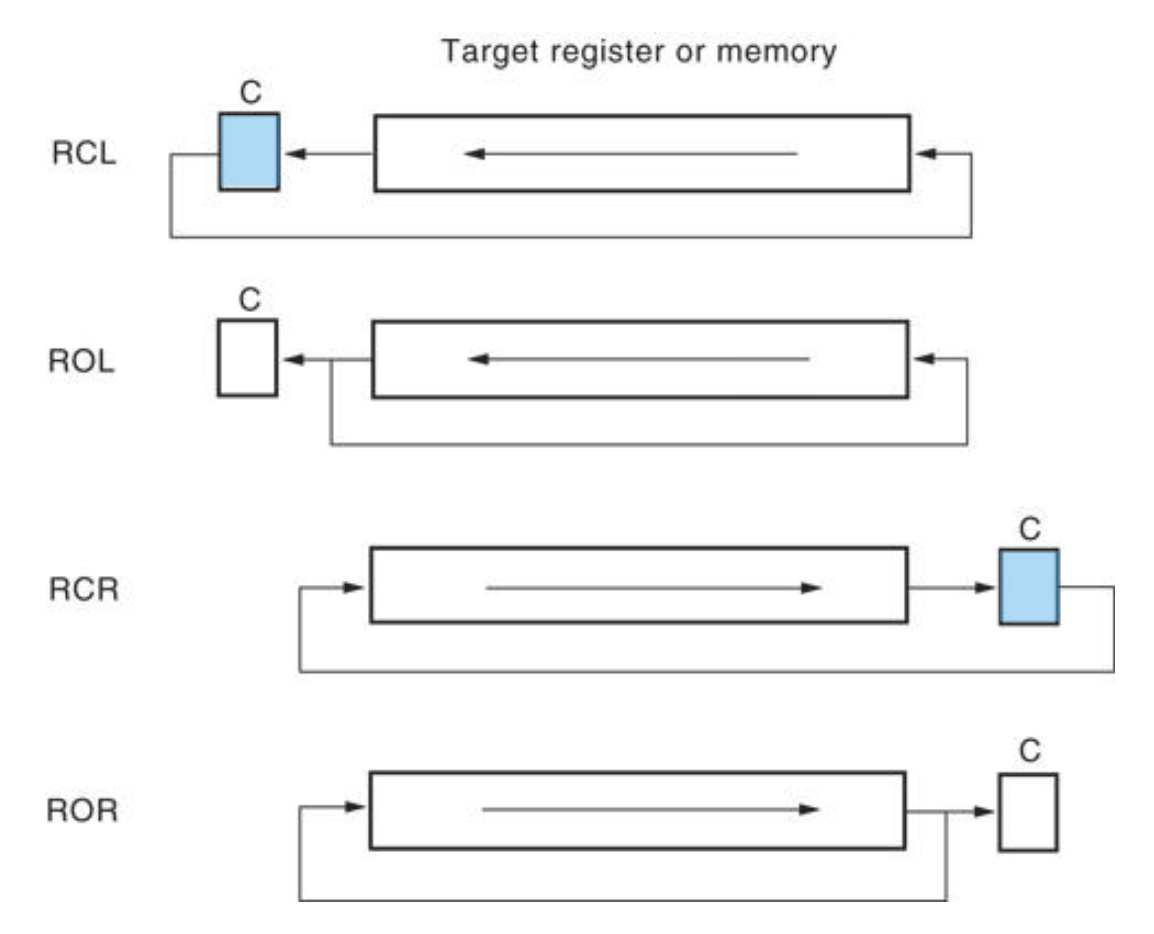

• 通过在寄存器或内存位置中旋转信息来定位二进制数据，要么从一端到另一端，要么通过进位标志

• 语法：ROL/ROR/RCL/RCR REG/MEM, Count



• 左旋（ROL）和右旋（ROR）不包括 CF 标志

• 而进位左旋 (rotate through carry left)（RCL）和进位右旋 (rotate through carry right)（RCR）将 CF 标志移入最高或最低有效位
• 旋转计数可以是立即数或寄存器 CL 的值
• 旋转指令通常用于将宽数字向左或向右移动

__uint128_t u128div (__uint128_t x) {
    return x / 2;
}

u128div:
    mov rax, rdi
    mov rdx, rsi
    shrd rax, rsi, 0x1
    shr rdx, 0x1
    ret

u128div:
    mov rax, rdi    ; rax is lower 64 bit
    mov rdx, rsi    ; rdx is upper 64 bit
    shr rdx, 0x1    ; rdx >> 1, shift LSB of rdx into CF
    rcr rax, 0x1    ; rotate rax by 1, and shift CF into rax
    ret             ; result = [rdx : rax] / 2

Bit Scan Instructions⚓︎

位扫描指令逐位扫描数字，找到其中置为 1 的位

• 在 80386 及以上处理器中可用
• BSF（位向前扫描 (bit scan forward)）从最低位向左扫描源数字
• BSR（位反向扫描 (bit scan reverse)）从最高位向右扫描源数字
• 语法：BSF/BSR REG, REG/MEM
• 如果没找到置为 1 的位，则设置零标志（ZF = 1）
• 如果找到置为 1 的位，则清除零标志（ZF = 0），并将该位的位编号放入目标操作数中

• 扩展：

  • TZCNT（尾部零计数 (tailing zero count)）计算尾部零比特的数量
  • LZCNT（前导零计数 (leading zero count)）返回前导零比特的数量
  • 它们和 BSF/BSR 之间的主要区别在于：
    • 如果源操作数 = 0（没有 1 位），则 BSF/BSR 中目标操作数的内容是未定义的，而 TZCNT/LZCNT 提供操作数大小作为输出
    • 如果源操作数 = 0，BSF/BSR 仅影响 ZF，而 TZCNT/LZCNT 同时设置 ZF 和 CF（ZF = 1，CF = 1），否则清零
  例子

  令 EAX = 60000000H = 0110 0000 0000 0000 0000 0000 0000 0000B

  • LZCNT EBX, EAX

    • EBX = 1（一个前导位）
    • ZF = 0，CF = 0

  • BSR EBX, EAX

    • EBX = 30（位 30 是 1）
    • ZF = 0

String Comparisons⚓︎

• 字符串指令非常强大，能让程序员相对轻松地操作大量数据块
• 数据块操作通过 MOVS / LODS / STOS / INS / OUTS 进行（上一章介绍过了）
• 另外一些字符串指令能将内存的一部分，与常量或另一部分内存进行测试，包括：SCAS（字符串扫描）和 CMPS（字符串比较）

SCAS⚓︎

• SCAS 指令将使用内存操作数指定的字节、字、双字或四字与 AL、AX 或 EAX 中的值（隐式操作数）进行比较，然后在 EFLAGS 中设置状态标志以记录结果
• 内存操作数地址根据当前操作模式的地址大小属性从 ES:EDI 读取

• 操作数的大小可根据指令选择：

  • SCASB（字节比较）
  • SCASW（字比较）
  • SCASD（双字比较）

• SCAS 使用方向标志（D）来选择 DI/EDI 的自动增减操作

• SCAS 可以在块比较前使用条件重复前缀 REPE（相等时重复）或 REPNE（不相等时重复）

MOV DI, OFFSET BLOCK        ; address data
CLD                         ; auto-increment
MOV CX, 100                 ; load counter
XOR AL, AL                  ; clear AL
REPNE SCASB

CMPS⚓︎

• 始终比较两个内存区域，数据以字节（CMPSB）、字（CMPSW）或双字（CMPSD）的形式进行比较

  • 由 SI/ESI 寻址的数据段内存位置的内容，与由 DI/EDI 寻址的附加段内存的内容进行比较
  • CMPS 指令会递增 / 递减计数器

• 通常与 REPE 或 REPNE 前缀一起使用

  • 替代方案是 REPZ（在零时重复）和 REPNZ（在非零时重复）

例子

例 1 例 2

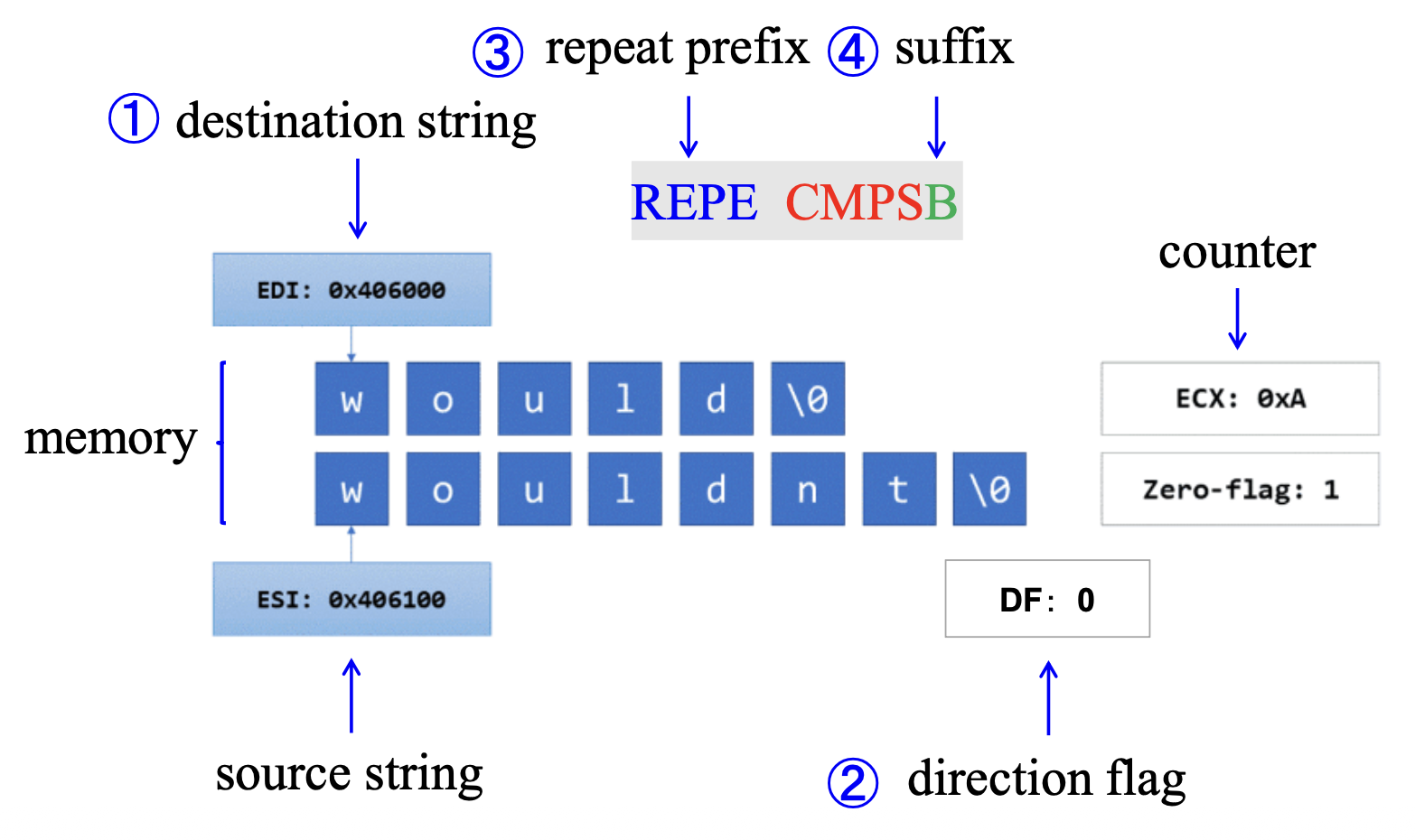

比较两个内存部分，用于寻找匹配：

MOV SI, OFFSET LINE         ; address LINE
MOV DI, OFFSET TABLE        ; address TABLE
CLD                         ; auto-increment
MOV CX, 10                  ; load counter
REPE CMPSB                  ; search

• CMPSB 指令以 REPE 作为前缀。这导致搜索在存在相等条件的情况下继续
• 当 CX 寄存器变为 0 或存在不等条件时，CMPSB 指令停止执行
• CMPSB 指令结束后
  • 如果 CX = 0 且 ZF = 1，则两个字符串匹配
  • 如果 CX != 0 或 ZF = 0，则字符串不匹配

评论区
