Chap 3: Combinational Logical Design⚓︎

约 8090 个字预计阅读时间 40 分钟

核心知识

设计流程
- 分层设计
- 工艺参数：重点记忆与延迟相关的知识
- 工艺映射：只能用与非门 / 或非门构建电路
基本逻辑函数：值固定、传输、逆转、使能
译码器
编码器
多路复用器
加法器：半加器、全加器、行波加法器、超前进位加法器
减法的实现
- 补码
- 无符号与有符号
- 加减法器

Design Procedure⚓︎

两类逻辑电路：

组合逻辑电路 (combinational logic circuit)：逻辑门的输出是只和当前输入有关的函数的电路，它包括：
- $m$ 个布尔输入
- $n$ 个布尔输出
- $n$ 个开关函数，每个函数将 $2^m$ 种输入组合映射到一个输出，使得当前输出值仅取决于当前输入值

时序逻辑电路 (sequential logic circuit)：逻辑门的输出是和当前输入，以及之前的输入（被称为状态 (state)）都有关的函数的电路

注：Chap 4 会详细介绍时序电路的

Design Concepts and Automation⚓︎

分析逻辑电路的方法：

写下电路图对应的布尔函数
画出真值表
函数分析
检验

描述逻辑事件的形式：

真值表
布尔函数
卡诺图
时间图
逻辑电路

Hierarchical Design⚓︎

分层设计 (hierarchical design) 是一种化简组合电路设计的方法：

将函数分割成块 (blocks)
分割成更小的块，直至足够小
不可再分被称为原块 (primitive block)
所有的块构成了分层结构

🌰：9 输入”奇偶位树 (parity tree)“

如果直接徒手画，显然是不切实际的，因此按照下面的分层设计，从整体一层层拆分，最后到门级结构

Reusable Function Blocks⚓︎

我们应尽量将复杂的设计分解为常见的、可重用的函数块，这些块应当通过检验，且放入库 (library) 中以供后续使用。计算机辅助设计(computer-aided design, CAD)常用到函数块，比如：

原理图捕获 (schematic capture)
逻辑模拟器 (logic simulator)
定时验证工具 (tools for timing languages)
硬件描述语言 (hardware description languages)：Verilog 和 VHDL
逻辑合成器 (logic synthesizers)
集成电路布局 (integrated circuit layout)

Top-Down versus Bottom-Up⚓︎

自顶向下设计 (top-down design) 从抽象的、高级的具体实现出发，通过分解和连续的修改，进行越来越细节的设计，控制整个设计的复杂程度。它回答了：我们需要构建什么样的电路？
自底向上 (bottom-up design) 从细节的、原始的块出发，将它们结合起来，形成更大更复杂的函数块，着重于细节。它回答了：我们如何构建电路？

在电子设计中，这两种设计思想往往同时进行。

Design Space⚓︎

Integrated Circuits⚓︎

集成电路 (integrated circuit，又叫芯片 )，是一块具有相互连接的数字门电路和存储元件的半导体

分类：

SSI(small-scale integrated)：少于 10 个门
MSI(medium-scale integrated)：10-100 个门
LSI(large-scale integrated)：100-1000 个门
VLSI(very large-scale ingegrated)：成千上万的门

Technology Parameters⚓︎

工艺参数 (technology parameters)

扇入 (fan-in)⭐扇出 (fan-out) 噪声容限 (noise margin) 门电路成本 (cost for a gate)⭐传播延迟 (propagation delay) 功率耗散 (power dissipation)

门电路可用的输入数量

在门电路输出的驱动下的标准负载 (standard loads) 数量

Design Trade-Offs⚓︎

在电路设计中，我们常常需要权衡成本 (cost) 和性能 (performance)

例题

题目答案

答案：2

分析：

只有一个与非门：
- 延迟：0.45ns
- 成本：2.0
与非门 + 缓冲器：
- 延迟：0.33ns
- 成本：2.0 + 1.5 = 3.5

Positive and Negative Logic⚓︎

相同的物理门有不同的逻辑意义，取决于对信号的解释

正逻辑 (Positive Logic)：

高电位 (HIGH) (more positive) 代表逻辑 1
低电位 (LOW) (less positive) 代表逻辑 0

负逻辑 (Negative Logic)：

低电位 (LOW) (more positive) 代表逻辑 1
高电位 (HIGH) (less positive) 代表逻辑 0

因此，一个执行正逻辑与的函数，也能执行负逻辑或的函数，反之亦然

🌰

下面两张表分别表示正逻辑和负逻辑的真值表

在门输入和输出上使用极性指示器 (polarity indicator) 代表负逻辑的使用

Design Steps⚓︎

规范 (specification)：写下电路行为的规范（文本、HDL( 硬件描述语言 )）
构思 (formulation)：得到真值表或布尔函数，定义所需的关于输入输出的逻辑关系
优化 (optimization)：使用两级优化，或者多级优化来最小化所用逻辑门的数量。画出一张用门电路构建的最终电路的逻辑图或网图
工艺映射 (technology mapping)：使用现有的实现工艺，修改刚才得到的逻辑图或网图
检验 (verification)：验证最终设计的正确性

Technology Mapping⚓︎

工艺映射 (technology mapping) 是逻辑综合过程中的重要一环，它将不依赖具体工艺的逻辑表述，转化为一个特定的工艺规范（空想 $\rightarrow$ 现实）。工艺映射的其中一个关键操作是找到原先的逻辑描述和目标工艺之间的逻辑等价关系

Chip design styles⚓︎

高度定制 (full customized)：关注整个芯片的设计，一直到布局上的细节
- 昂贵
- 适用于密集的、快速的芯片
标准单元 (standard cell)：在设计前已经构建好模块，或利用之前设计中的模块
- 中等耗费
- 相比 full customized，密度更少，速度更慢
门阵列 (gate array)：在很多设计中常用的门电路晶体管方案，已经在芯片中建好了。只专注于该芯片中特定的门之间的关系
- 耗费最少
- 相比前两者密度更少、速度更慢

  注：门阵列相关知识见 Chap 5

Cells and cell libraries⚓︎

单元 (Cell)：一个预先设计好的原始模块（前面三种芯片设计风格都会用到它）
单元库 (Cell library)：对于某个设计的一组可用的单元
单元特征 (Cell characterization)：由设计者所使用的单元的具体实现，通常基于实际单元设计、制造和测量值

典型单元特征的组成部分：

示意图或逻辑图
单元区域
输入负载（以标准负载）提交给驱动每个输入的输出
来自每个输入和输出的延迟
一个或多个关于工艺映射的单元模版
一个或多个 HDL 模型
自动布局：
- 单元电路的物理布局
- 提供单元的输入、输出、电源和接地位置的平面图布局

Mapping to NAND Gates⚓︎

假定：

原来的示意图中有与门、或门和非门
单元库仅包括一个非门和 n 输入与非门 ($n = 2, 3, \dots$)
忽略门加载和延迟的时间

实现步骤：

移除与门和或门（使用与非门和非门）

尽可能减少非门个数

🌰

Mapping to NOR Gates⚓︎

假定：

原来的示意图中有与门、或门和非门
单元库仅包括一个非门和 n 输入或非门 ($n = 2, 3, \dots$)
忽略门加载和延迟的时间

实现步骤：

移除与门和或门（使用与非门和非门）

尽可能减少非门个数

🌰

Verification⚓︎

人工逻辑分析 (Manual Logic Analysis)
- 根据最终电路，得到真值表，或者布尔方程
- 比较现在得到的和之前得到的真值表，或者证明现在得到的布尔方程和之前得到的布尔方程等价
仿真 (Simulation)
- 使用测试输入模拟最终电路、之前得到的真值表、布尔方程或 HDL
- 对于组合电路，我们需要测试所有可能的有意义的输入组合来验证正确性

Combinational Logic⚓︎

Functions and functional blocks⚓︎

函数块 (functional block) 是函数在组合电路上的实现。现在，它们常常由 VLSI( 超大规模集成电路 ) 实现

Big Picture of Four Functioinal Blocks

Rudimentary Logic Functions⚓︎

基本组合逻辑函数包括：

值固定 (value-fixing)：$F = 0 \text{ or } F = 1$，没有布尔运算符

注：值固定分为暂时固定和永久固定，常用于可编程逻辑设备中 ( 见第 5 章 )
传输 (transferring)：$F = X$，没有布尔运算符
逆转 (inverting)：$F = \overline{X}$，包含一个逻辑门
使能 (enabling)：$F = X \cdot EN \text{ or } F = X + \overline{EN}$，包含一个或两个逻辑门

Note

使能 (enabling) 允许输入对影响输出的影响
禁用 (disabling) 阻止输入对输出的影响，用一个固定值表示输出。这个值可以是 Hi-Z( 高阻抗 )，0 或 1

其实，我们在上一章的三态门中已经介绍过使能信号了

其他 3 种基本函数的实现：

Multiple-bit Rudimentary Functions⚓︎

粗线用来表示总线 (bus)，它是向量 ( 简单理解为“数组”，但不准确 ) 信号
对于这样能够传输多位的导线，我们一般会在线上划一笔，并标注它的位数
总线可以被分成多个 1 位信号
可以从总线中分出一些位出来，且不要求这些位一定要连续 ( 例 (d))

Decoder⚓︎

译码 (decoding)：从 $n$ 位输入码到 $m$ 位输出码的转换 ($n \le m \le 2^n$)，使得每个合法的输入码能够产生唯一对应的输出码

译码器 (decoder)：执行译码的电路。

译码器的类型：

变量译码器 (variable decoder)( 最小项侦测器，minterm detector)
显示译码器 (display decoder)
编码翻译译码器 (code translation decoder)

常用译码器：

74LS139(2-4 译码器 )：2 输入，4 输出
74LS138(3-8 译码器 )：3 输入，8 输出
MC14514(4-16 译码器 )：4 输入，16 输出

🌰：

1-2 译码器

2-4 译码器

注：2-4 译码器由 2 个 1-2 译码器和 4 个与门构成

Decoder Expansion⚓︎

大型的译码器可以通过使用单个的，带有更多输入的与门来实现每个最小项函数来构建

显然，当译码器变得很大时，这种方法是不现实的——它的扇入和门输入成本太大啦！

因此，我们采用前面提到的分层设计 (hierarchical design) ( 其实也是一种分治 (divide-and-conquer) 的思想 ) 和一组与门来构建译码器，通过共享项 (shared term) 来减少扇入和门输入成本。

同时，这也体现了自顶向下 (top down) 设计的思想。

Example

运用分层设计构建 8-256 译码器 3-8 译码器 6-64 译码器

个人理解：译码的实质是将一个二进制数 ( 编码 ) 转化为独热码的过程

Decoder with Enable⚓︎

如何实现：在输出的位置上附上使能电路
看下面的真值表：用 $\times$ 表示 0 或 1，因此两个 $\times$ 的组合代表 4 种二进制组合
这种电路被称为信号分配器 (demultiplexer)

🌰：低阶译码器 + 使能 $\rightarrow$ 译码器的扩张 ( 以 2-4 译码器扩展至 3-8 译码器为例 )

译码器 + 或门 $\rightarrow$ 组合逻辑的实现

实现 m 个 n 变量函数需要：

SOM 表达式
n-$2^n$ 译码器
m 个或门，每个输出对应一个

Example

二进制加法器奇校验函数

注：后面有系统的讲解

Display Decoder(Seven-Segment Decoder)⚓︎

补充

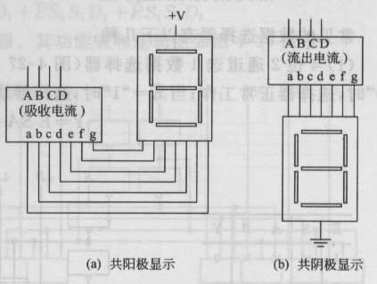

共阳极显示 (The Common Anode Display, CAD)：如下图所示，如果 a~g = 0，开；a~g = 1，关（低电平活跃）
共阴极显示 (The Common Cathode Display, CCD)：如下图所示，如果 a~g = 1，开；a~g = 0，关（高电平活跃）

布尔方程：

Encoder⚓︎

编码 (encoding)：与译码相反，将 $m$ 位输入码转化为 $n$ 位输出码 ($n \le m \le 2^n$)，使得每个合法的输入码能够产生唯一的输出码

编码器 (encoder)：执行编码的电路

类型：

十进制 -BCD 编码器 (decimal-to-BCD encoder)
指令编码器 (instruction encoder)
优先编码器 (priority encoder)

注：这种编码器被广泛应用于计算机优先级中断系统 (computer priority interrupt system) 和键盘编码系统 (keyboard coding system) 中
密码编码器 (cypher encoder)

🌰：十进制 -BCD 编码器

输入：10 个位，每位对应十进制数 0-9($D_0, \dots, D_9$)——独热码 (one-hot encoding)
输出：4 位的 BCD 码
函数：$D_i = 1 \rightarrow$ 输出 $(A_3, A_2, A_1, A_0)$ 表示数字 i 的 BCD 码

真值表：

我们得到布尔方程：

\[ \begin{align} A_3 & = D_8 + D_9 \notag\\ A_2 & = D_4 + D_5 + D_6 + D_7 \notag \\ A_1 & = D_2 + D_3 + D_6 + D_7 \notag \\ A_0 & = D_1 + D_3 + D_5 + D_7 + D_9 \notag \end{align} \]

我们可以使用 $F_1 = D_6 + D_7$，得到 $A_1$ 和 $A_2$ 的共享项，从而节省成本。

所以，编码的实质即为将独热码转化成二进制数 ( 编码 )

我们可以直接从独热码的结果中进行化简，无需借助 K-map 的帮助。

Priority Encoder⚓︎

普通编码器的问题

如果有多个输入的值为 1，则编码器不能正常工作。

解决方案——优先编码器 (Priority encoder)：

能够接受所有输入情况，并且产生有意义的结果的编码器。对于所有值为 1 的输入，它会选择位于最高位（或最低位）的输入，根据该位置输出相应的二进制码

Example

例 1 例 2：五输入优先编码器

题目：

卡诺图：

电路实现：

该编码器优先考虑最高位的 1。其中 X 代表 0 或 1，V 代表输入中是否有 1 出现过。不难看出，这张真值表包含了所有 32 种情况。

因此我们可以进行化简操作 ( 也可以使用卡诺图 )：

\[ \begin{align} A_2 & = D_4 \notag \\ A_1 & = \overline{D_4}D_3 + \overline{D_4D_3}D_2 = \overline{D_4}F_1 \quad \text{其中 } F_1 = D_3 + D_2 \notag \\ A_0 & = \overline{D_4}D_3 + \overline{D_4D_3D_2}D_1 = \overline{D_4}(D_3 + \overline{D_2}D_1) \notag \\ V & = D_4 + F_1 + D_1 + D_0 \notag \end{align} \]

Multiplexer⚓︎

执行选择 (selecting) 功能的电路包含：

一组信息输入
一组用来做出选择的控制线路
单个输出

多路复用器 (Multiplexers, MUX)：执行选择的逻辑电路，可由译码器 + 与 - 或门 ( 其中与门使每个译码器的输出起到使能作用 )，或者由三态门实现

它包含：

$n$ 个控制输入 ($S_{n - 1}, \dots, S_0$)，被称为选择输入 (selection inputs)
$2^n$ 个 ( 最大数量 ) 信息输入 (information inputs) ($I_{2^n - 1}, \dots, I_0$)，它的实际数量 $m$ 可以小于 $2^n$
一个输出 $Y$

各种多路复用器

2-1 多路复用器 4-1 多路复用器 64-1 多路复用器

构成：

1 个 1-2 译码器
2 个使能电路
1 个 2 输入或门

单个选择变量 $S$ 有两个值：

$S = 0$ 选择输入 $I_0$
$S = 1$ 选择输入 $I_1$

方程：$Y = \overline{S}I_0 + SI_1$

根据这个多路复用器的构成，我们可以扩展至 $2^n$-1 多路复用器：

$n-2^n$ 译码器
$2^n \times 2$ 与 - 或门

构成： $2-2^2$ 译码器 + $2^2 \times 2$ 与 - 或门

门输入成本 = 32

构成：$6-2^6$ 译码器 + $2^6 \times 2$ 与 - 或门

注意

对于大规模的电路结构，比如上面的 64-1 多路复用器，以及之后的算术逻辑单元、寄存器等，我们往往只要画出它封装后的模块即可，而不关注它的细节。

Multiplexer Width Expansion⚓︎

方法：

使用位向量 (vectors of bits) 而非位 (bit)
并行使用多个 $2^n \times 2$ 与 - 或门

🌰：4-1 四位多路复用器

Other Selection Implementations⚓︎

用三态门代替与 - 或门

门输入成本：18(2 个非门 + 4 个与门 * 2 + 4 个三态门 * 2)

注：如果使用与 - 或门，成本 = 22

用三态门实现译码器

门输入成本：14(2 个非门 + 6 个三态门 * 2)

Combinational Logic Implementation⚓︎

实例分析：格雷码 $\rightarrow$ 二进制码

注：将格雷码按照计数顺序重新排列 ( 如右图所示 )

法 1 法 2

理论知识

实现 m 个 n 变量函数需要：

SOM 表达式
一个 m 位 $2^n$-1 多路复用器

设计：

找到函数的真值表
将函数输入变量与多路复用器的选择输入 $S_{n-1}, \dots, S_0$ 按顺序对应
在多路复用器的输出上标注输出变量
使用真值表的值对多路复用器的信息输入进行值固定

可以发现，函数 y 和 z 可以用两个 8-1 多路复用器来实现：

将 A, B 和 C 连接至多路复用器的选择输入
将 y, z 连接至多路复用器的输出
分别将它们真值表的值连接至信息输入

注：在后面的章节中，我们会发现这个值固定的多路复用器，与 3 位地址和 2 位数据的 ROM 是一样的

理论部分

实现 m 个 n 变量的函数需要：

一个 m 位的 $2^{n-1}$-1 多路复用器
一个非门

设计：

前 n - 1 个变量连接至选择输入
对于每个选择变量的组合，对应的输出是一个关于最后的变量 $(0, 1, X, \overline{X})$ 的函数
这些值随后被应用于合适的数据输入中

根据上面的设计原则，得到如下表格：

实现：

注：

这个方法相比前面那个，成本上减少了近乎一半
但这个实现就不像 ROM 了
扩展：多于 n 变量的函数可以被分解成一些子函数，这些子函数的变量是所有变量的子集。然后用多路复用器在这些子函数中进行选择。

补充：多路复用器 (multiplexer) 与信号分配器 (demultiplexer) 的区别

多路复用器是“多对一”的

信号分配器是“一对多”的

总体框架：

Iterative Combinational Circuits⚓︎

在逻辑电路中，算术计算 (arithmetic calculation) ( 比如加法、减法 ) 其实是一种编码翻译译码器。比如，N 位二进制加法需要 2N-(N+1) 译码器。

然而，当操作数变得很大时，用译码器实现加法就比较困难了。这时，我们可以采用二分法 (bisection method) 来构建大型译码器。但是，这种方法的效率不高。所以，我们需要遵循计算法则 (calculation rules) 为算术函数构建新的函数块。

执行算术的函数块被称为单元 (cell)，因此算术运算的总体实现是由一组单元构成的。

迭代组 (iterative array) 是一种通过分解问题进行计算的方法，它利用规律性 (regularity) 的优势，使得大型、多级的算术电路设计变得可行

可迭代组合电路 (iterative combinational circuits) 包括：

算数函数 (arithmetic functions)：对二进制向量进行运算，对其每一位使用相同的子函数。
单元 (Cell)：子函数块
迭代组 (iterative array)：具有互相联系的单元的阵列，可以是一维，也可以是多维

Binary Adders⚓︎

分类：

半加器 (half-adder)：2 输入按位加法函数块
全加器 (full-adder)：3 输入按位加法函数块
行波加法器 (ripple carry adder)：执行二进制加法的迭代组
超前进位加法器 (carry-look-ahead adder)：用来提升加法计算性能的分层结构

Half-Adder(HA)⚓︎

半加器 (half-adder) 是一种 2 输入，位宽为 1 的二进制加法器，将 2 个位相加，得到 1 个 2 位的和。具体如下：

本质上，半加器是一个 2-2 译码器 (2 输入，2 输出 )

真值表：

其中 S 被称为和位 (sum bit)，C 被称为进位 (carry bit)

卡诺图：

观察得： $$ S = X \oplus Y,\quad C = XY $$

其他等价的布尔方程：

注：

(a), (b), (e) 中的 S 分别用到了 SOP, POS 和 XOR 表示法

(c) 中，C 作为 S 的 AND-OR 方程的一项；(d) 中，$\overline{C}$ 作为 S 的 POS 方程的一项

实现：

最常见的实现形式 ($S = X \oplus Y,\ C = XY$)：

与非门的实现 ($S = (X + Y)\overline{C},\ C = \overline{(\overline{XY})}$)：

Full-Adder(FA)⚓︎

全加器 (full adder) 的工作原理类似半加器，但它在输入端多了一个（来自上一位的）进位 (carry-in bit) 的输入

框图：

所有的计算情况：

真值表：

卡诺图：

布尔函数：

\[ \begin{align} S & = X\overline{YZ} + \overline{X}Y\overline{Z}+\overline{XY}Z + XYZ \notag \\ & = X \oplus Y \oplus Z \notag \\ C & = XY+XZ+YZ = XY+(X \oplus Y)Z \notag \end{align} \]

注：其中，$X \cdot Y$ 被称为进位生成 (carry generate)，$X \oplus Y$ 被称为进位传播 (carry propagate)

实现：

Ripple Carry Adder⚓︎

行波加法器 (ripple-carry binary adder)：为了执行多位操作数的加法，我们将所有单个位“捆绑”在一起形成向量，然后使用函数块操作

🌰：四位行波加法器——将输入向量 A(3: 0) 和 B(3: 0) 相加，得到和向量 S(3: 0)

注：单元 i 的输出进位是单元 i+1 的输入进位

框图 (4 位行波加法器 = 4 个全加器 )：

行波加法器的问题——进位的传播 & 延迟

延迟：进位从最低位传播到最高位的时间

上面的四位行波加法器的门级传播路径如下：

其中最长的路径是从 $A_0$ 或 $B_0$ 到 $S_3$ 的长度

理解延迟的产生

回顾全加器的进位传播和进位生成：对应两个函数：

传播函数 (generate function)：$P_i = A_i \oplus B_i$
生成函数 (propagate function)：$G_i = A_iB_i$

我们得到：$S_i = P_i \oplus C_i,\ C_{i+1} = G_i + P_iC_i$

在行波加法器中：

$P_i, G_i$ 对于加法器的每个单元是局部的 (local)
$S_i, C_{i+1}$ 必须等待 $C_i$ 的到来

因此就有了传播延迟的问题。

Carry Lookahead Adder(CLA)⚓︎

为了上述弊端，就要用到超前进位加法器 (carry lookahead adder)，它基于对输入的替换 (substitution)，提前计算进位。

具体做法：单元中的 $C_{i+1}$ 被一组关于进位的方程替代，因此所有的 $C_i$ 都可以被 $C_0$ 和其他变量表示，比如 (4 位加法器 )：

使用这些公式，加法器的时间复杂度从 O(n) 降到 O(1)。

电路实现（了解即可）：

更深入的了解

上《计算机组成》课程的时候，超前进位加法器还会再讲解一遍。当时写数逻笔记的时候，我还不是特别理解它的原理，想要看更清晰的解释的话，就见我计组的笔记。

Group Carry Lookahead Logic⚓︎

组合超前进位逻辑 (group carry lookahead logic)：实际应用中，由于门扇入的限制，超前进位的方法对于更大的加法器就不太可行。这时我们用到了组合生成 (group generate) ($G_{0-3}$) 和组合传播 (group propagate) ($P_{0-3}$) 的概念，对于上述四位超前进位加法器：

\[ \begin{align} G_{0-3} & = G_3 + P_3G_2+P_3P_2G_1+P_3P_2P_1P_0G_0 \notag \\ P_{0-3} & = P_3P_2P_1P_0 \notag \end{align} \]

因此：

\[ \begin{align} C_4 = & G_3 + P_3G_2 + P_3P_2G_1 + P_3P_2P_1G_0 + P_3P_2P_1P_0C_0 \notag \\ = & G_{0-3} + P_{0-3}C_0 \notag \end{align} \]

🌰：使用 4 个 4 位超前进位加法器进行 16 位的加法运算

布尔方程：

框图实现：

summary

Binary Subtraction⚓︎

Unsigned Subtraction⚓︎

算法：

减数 N 减去被减数 M，即 M - N
如果没有向末位 ( 指最高位的后一位 ) 借位，则 $M \ge N$，那么结果是非负且正确的
如果向末位借位，则 $N > M$，那么结果是负的，需要纠正

纠正方法：用差 M - N + $2^n$ 减去 $2^n$，得到 M - N 的绝对值 $$ 2^n - (M - N + 2^n) = N - M $$

注：$2^n$ - X 被称为 X 的补码 (2's complement)（后面会讲到）

🌰：

同时实现无符号加法和无符号减法的电路图：

这种实现方法有些复杂，下面我们将介绍更为简单的实现方法

Unsigned 2's Complement Subtraction⚓︎

如果要同时实现无符号的加法和减法，需要用到加法器、减法器和取补器 (complementer)，这相当复杂。因此我们需要让加法和减法“共享”一些更简单的逻辑，为此引入“补 (complement)”的概念作为解决方法。

注：这里的概念讲过很多遍了，实在不熟悉的话可以参考一下

补

分类：

🌟基数补 (radix complement)——补码
- r 进制：r's complement
- 二进制：2's complement
- N 的补码为 $r^n - N$
缩小基数补 (diminished radix complement)——反码
- r 进制：(r - 1)'s complement
- 二进制：1's complement
- N 的反码为 $(r^n-1) - N$
速记 1‘s complement：每 1 位取反，即 $0 \rightarrow 1, 1 \rightarrow 0$

2’s complement 的几种取法：

根据定义：$2^n - X$
1‘s complement + 1
从最低位开始，从低到高扫描，遇到第 1 个‘1’后，这个‘1’后面所有的位均取反，即 $0 \rightarrow 1, 1 \rightarrow 0$

🌰：

用补码进行减法运算

已知 n 位无符号整数 $M, N$，求 $M - N$

$M - N \Rightarrow M + (2^n - N) = M - N + 2^n$，即将 $M - N$ 转化为 $M + \(($N\) 的补码 )
如果 $M \ge N$，加法产生的末进位 $2^n$ 直接扔掉，保留 $M - N$
如果 $M < N$，加法未产生末进位，此时我们得到的结果是 $M - N$ 的补码，那么答案为 $-(N - M)$

例题

例 1 例 2

注：比较无符号算术和用补码的无符号算术，可以发现后者可以少用一个减法器，因此设计上更加简单，成本也得到降低

Signed Integers⚓︎

用二进制表示带符号整数 (signed integers)：$sa_{n-1}\dots a_2a_1a_0$，其中对于最高位 s：

s = 0 $\rightarrow$ 正数
s = 1 $\rightarrow$ 负数

带符号整数的表示法

带符号的量 (magnitude) 带符号的补 (complement)

用最高位表示符号，其余位表示该数的绝对值。对于 2 个数的运算：

如果最高位加起来的和的最低位为 0，则：
- 将它们的量相加
- 检查结果是否溢出 ( 有没有来自最高位的进位 )
- 结果的符号同第 1 个操作数
如果最高位加起来的和的最低位为 1，则：
- 用第 2 个数的量减去第 1 个数的量
- 如果没有借位，结果的符号同第 1 个操作数
- 如果发生借位，取结果的补码，它的符号为第 1 个操作数的符号
- 不用担心溢出 ( 因为不可能发生 )
