Structure from Motion⚓︎

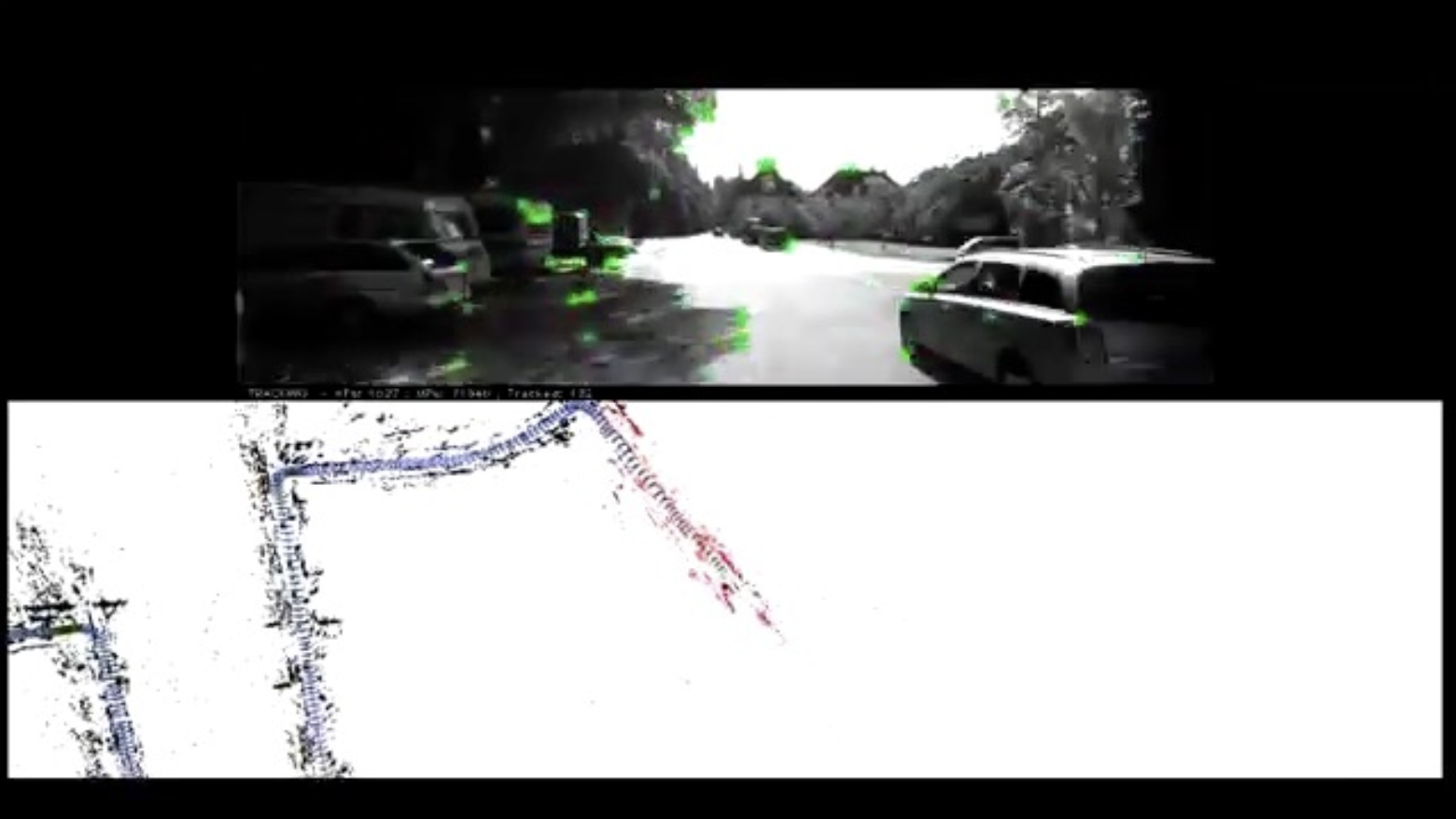

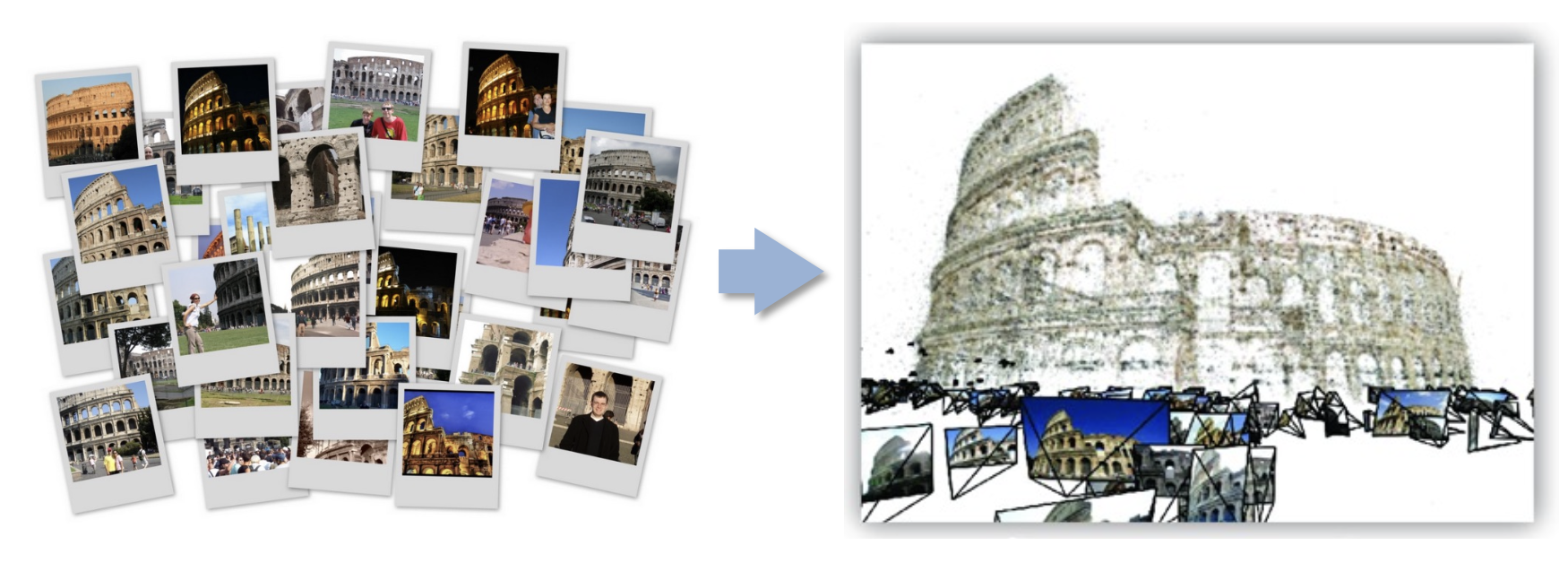

运动恢复结构(structure from motion, SfM)：从多张图像中恢复场景的相机位姿和三维结构。

下面我们分别来解决以下问题：

• 相机模型：相机如何将世界中的三维点映射到图像平面上
• 相机标定与位姿估计(camera calibration and pose estimation)：如何计算相机相对于世界坐标系的位置和方向
• 运动恢复结构：如何从图像中重建未知的三维结构，即根据场景和多视角（图像）下的相机位姿来计算三维结构

Camera Model⚓︎

Image Formation⚓︎

成像步骤：

1. 坐标变换：世界坐标系 -> 相机坐标系
2. 透视投影：相机坐标系 -> 二维图像平面
3. 图像平面到图像传感器的映射：以毫米为单位的二维坐标 -> 以像素为单位的像素坐标

其中第一步需要求解外参矩阵(extrinsic matrix)，后两步需要求解内参矩阵(intrinsic matrix)。

Coordinate Transformation⚓︎

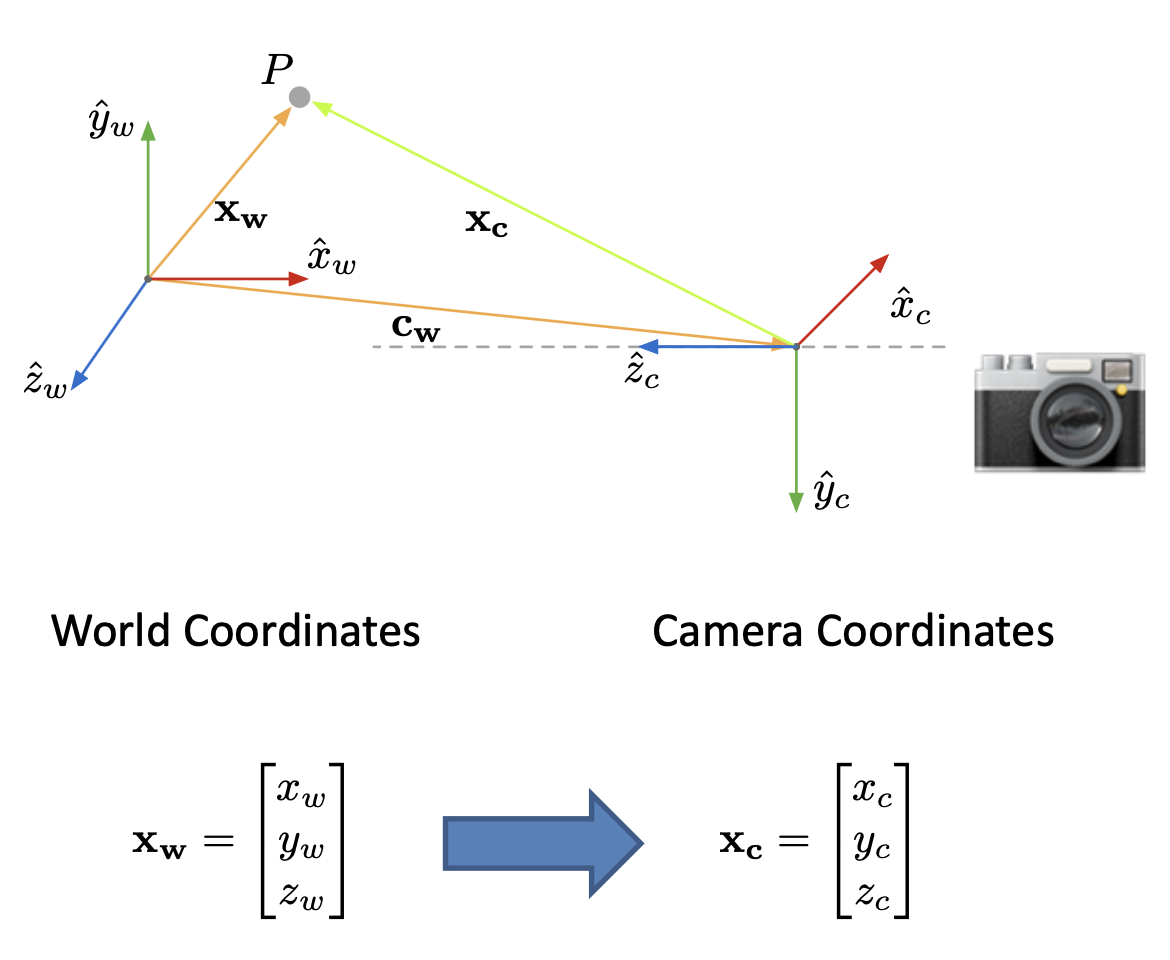

坐标变换的过程如图所示：

相机的外参(extrinsic parameters) 包含：

• 相机在世界坐标系 \(W\) 中的位置(position) \(\bm{c}_w\)
• 相机坐标系在世界坐标系中的朝向(orientation) \(R\)（一个三维旋转矩阵）

其中旋转矩阵 \(R\) 是标准正交的(orthonormal)。

对于给定的相机外参 \((R, c_w)\)，点 \(P\) 在相机坐标系中的位置为：

将上述方程重写为齐次坐标的形式：

外参矩阵 \(M_{ext}=\begin{bmatrix}R_{3\times3}&\bm{t}\\\bm{0}_{1\times3}&1\end{bmatrix}=\begin{bmatrix}r_{11}&r_{12}&r_{13}&t_x\\r_{21}&r_{22}&r_{23}&t_y\\r_{31}&r_{32}&r_{33}&t_z\\0&0&0&1\end{bmatrix}\)

Perspective Projection⚓︎

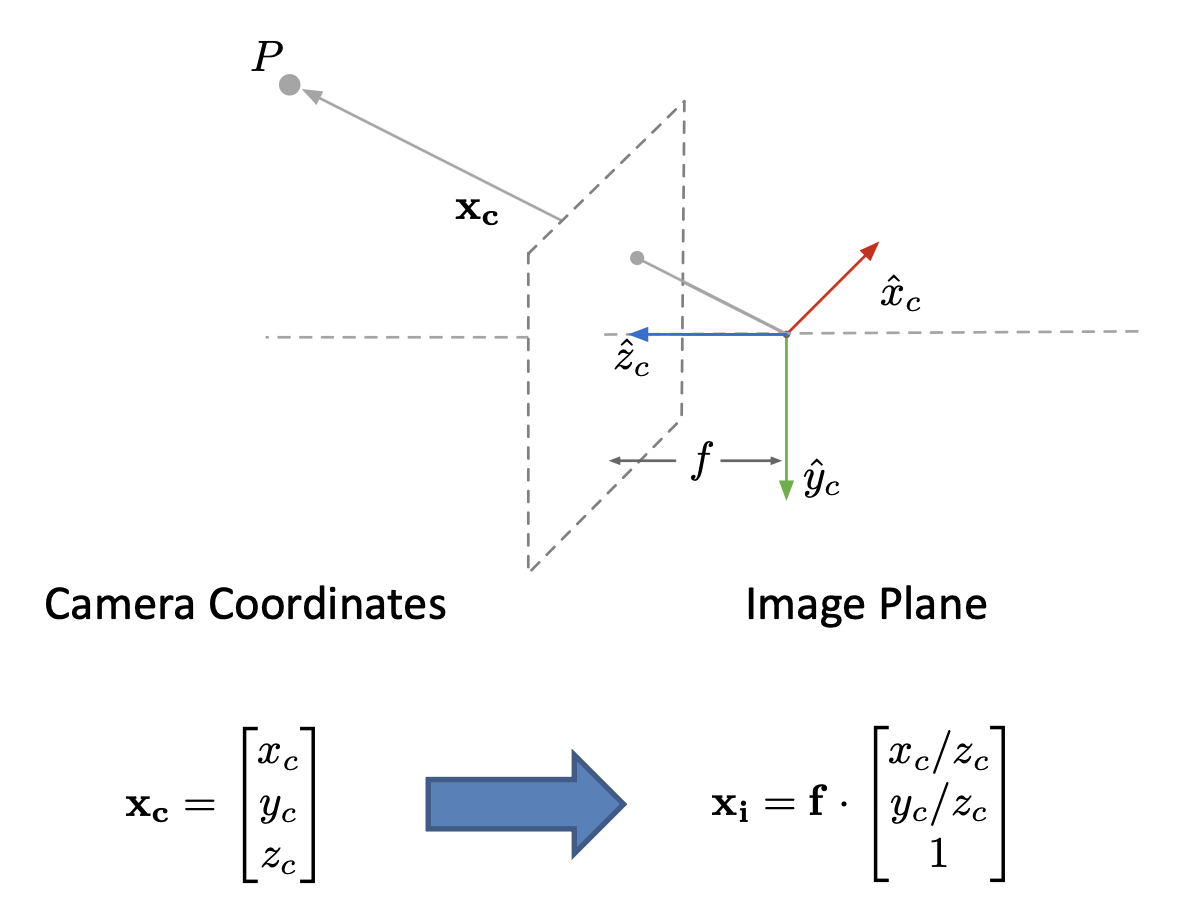

透视投影的示意图如下：

有关透视投影的具体介绍见「成像」一讲的笔记。

Image Plane to Image Sensor Mapping⚓︎

像素也有可能是矩形的。

若 \(m_x, m_y\) 分别表示 \(x, y\) 方向上的像素密度（pixels/mm），那么像素坐标为：

我们通常将图像传感器的左上角作为原点（这样便于索引）。若像素 \((c_x, c_y)\) 是光轴穿过传感器的主点(principle point)，那么： $$ u=m_xf\frac{x_c}{z_c}+c_x \quad \quad v=m_yf\frac{y_c}{z_c}+c_y $$

转换为齐次坐标形式：

其中 \(f_x = m_x f, f_y = m_y f\)。因此内参矩阵 \(M_{int} = \begin{bmatrix}f_x&0&c_x&0\\0&f_y&c_y&0\\0&0&1&0\end{bmatrix}\)。

Conclusion⚓︎

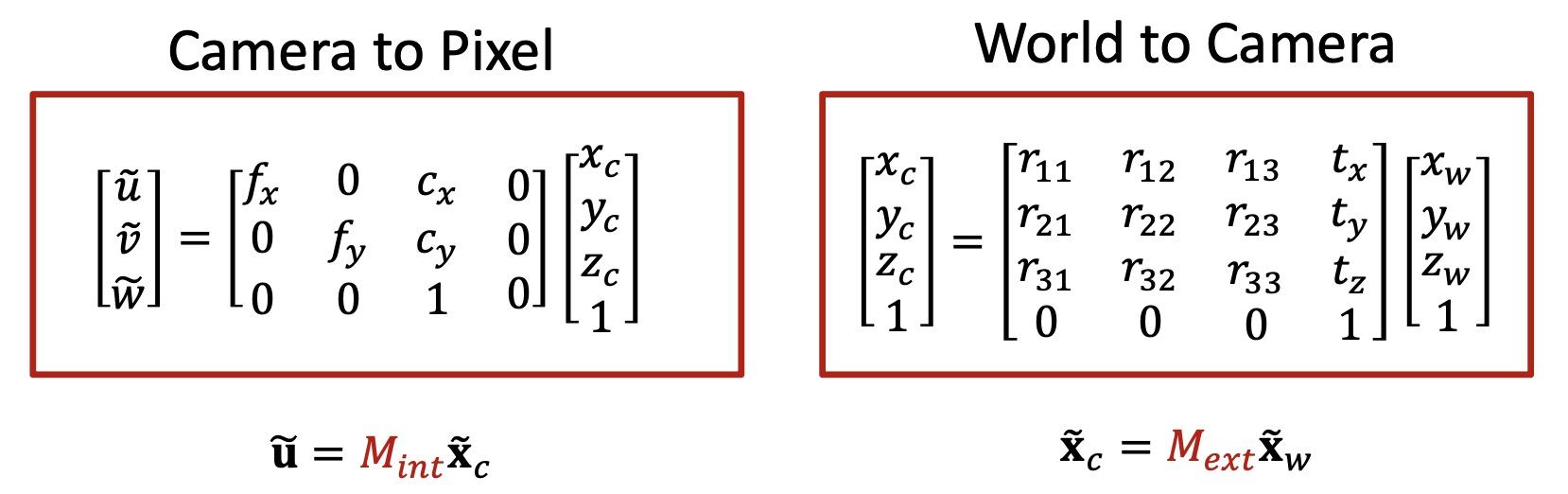

综上，我们可以得到完整的投影矩阵 \(P\) 了： $$ \widetilde{\bm{u}}=\textcolor{red}{M_{int}M_{ext}}\tilde{\bm{x}}_w=\textcolor{red}{P}\tilde{\bm{x}}_w $$

即：

Camera Calibration⚓︎

相机标定(camera calibration) 指的是寻找内参和外参的过程。

Procedure⚓︎

详细流程如下：

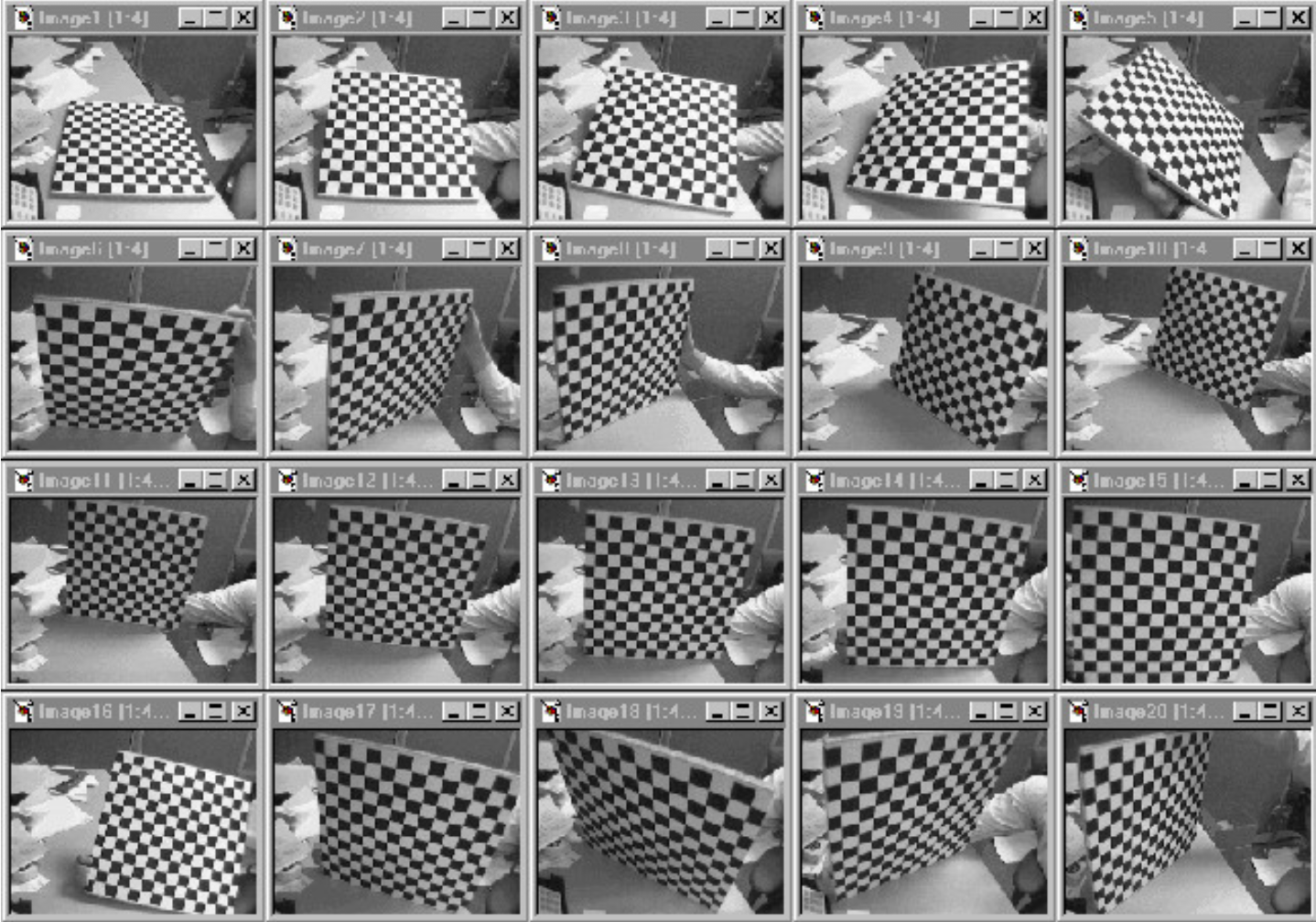

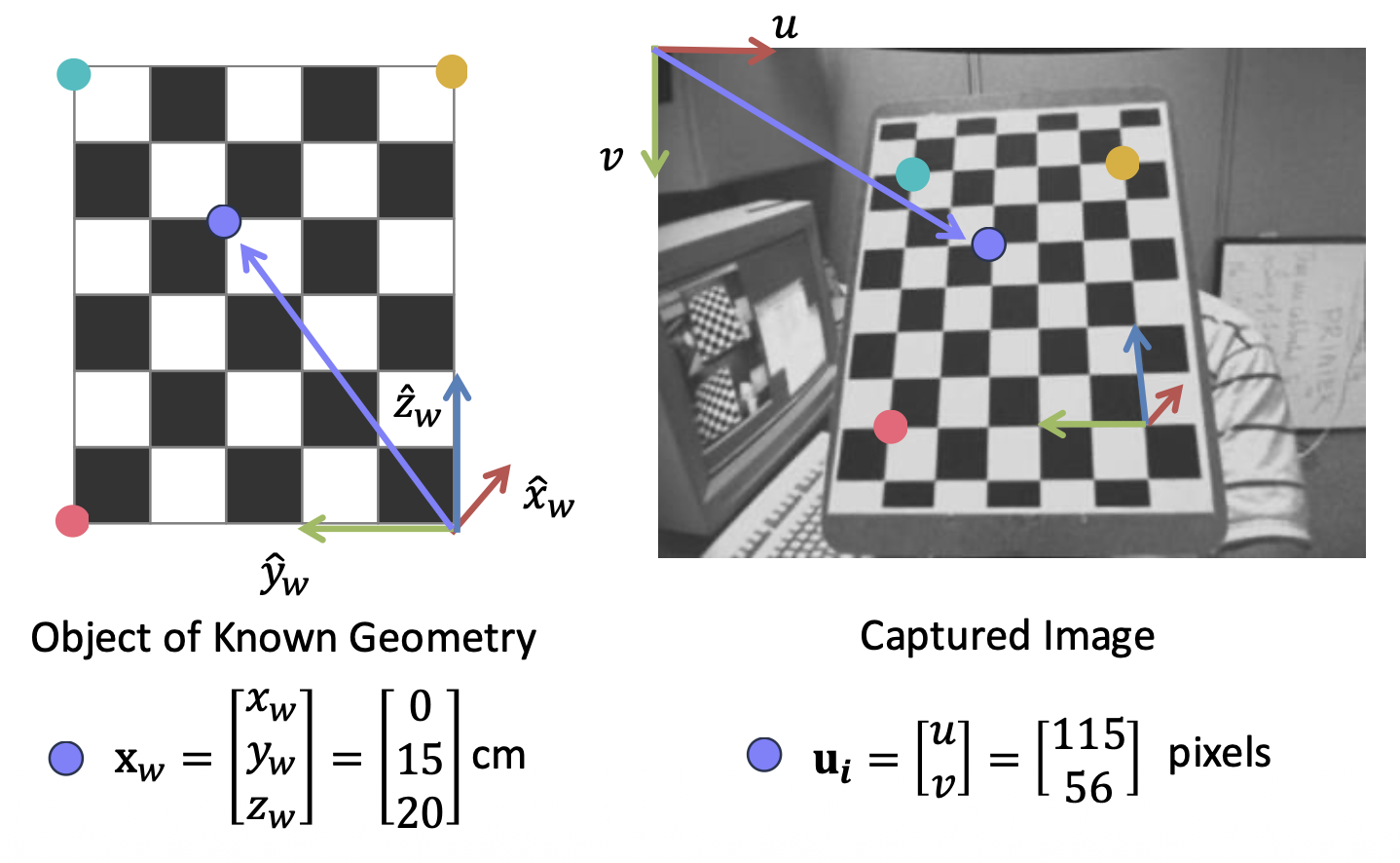

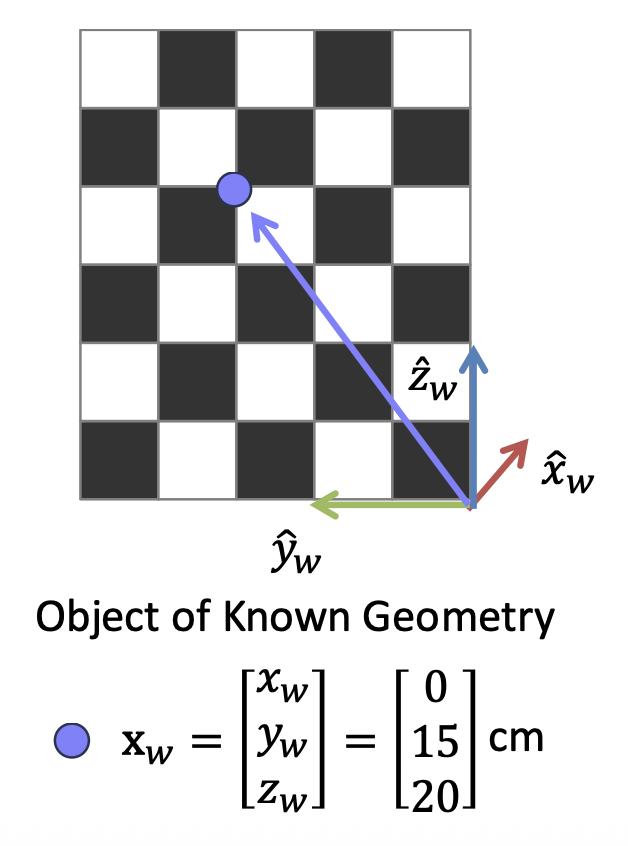

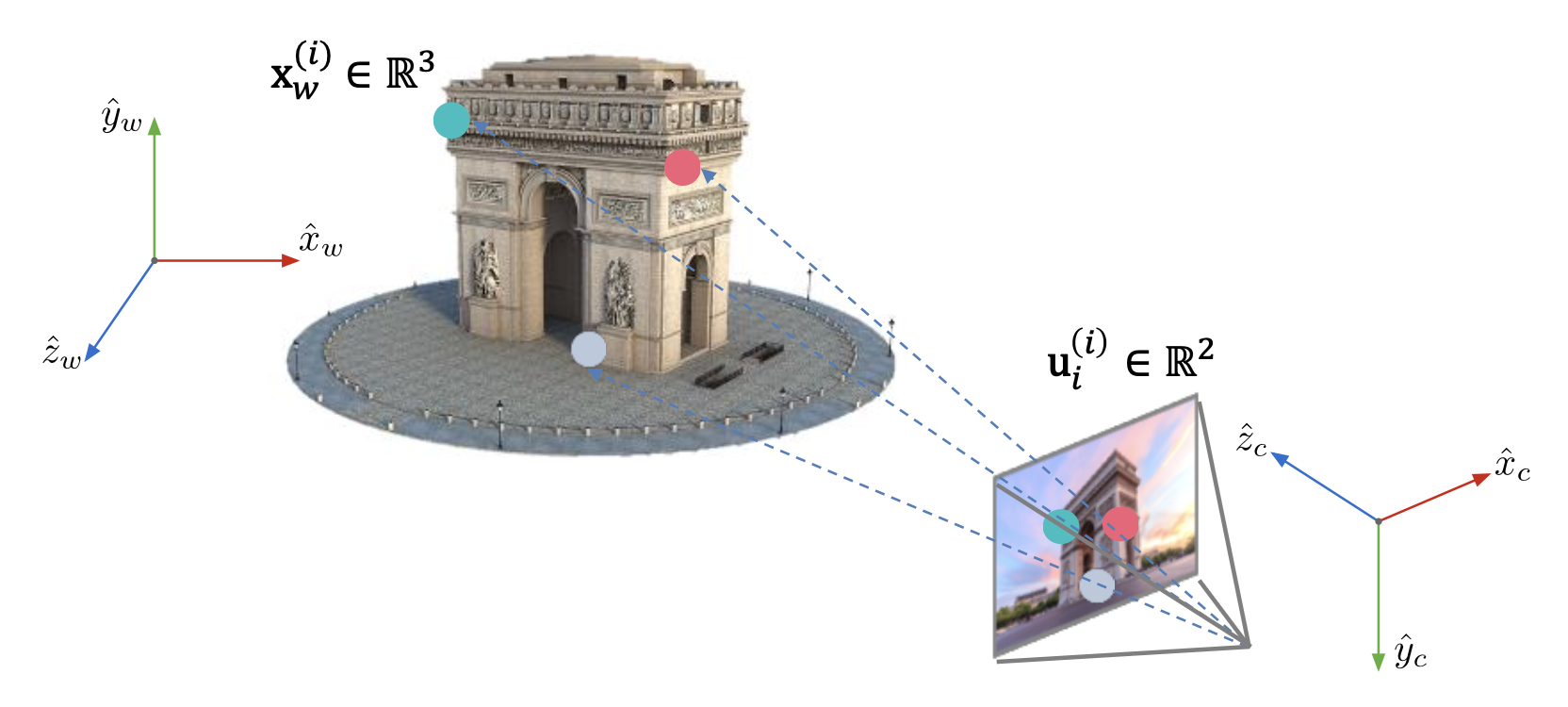

1. 拍摄一个已知几何形状的物体图像（比如标定板(calibration board)）



1. 识别三维场景点和图像点之间的对应关系



2. 对于场景和图像中每一个对应点 \(i\)，有方程：

   \[ \underbrace{ \begin{bmatrix} u^{(i)} \\ v^{(i)} \\ 1 \end{bmatrix} }_{\text{Known}} \equiv \underbrace{ \begin{bmatrix} p_{11} & p_{12} & p_{13} & p_{14} \\ p_{21} & p_{22} & p_{23} & p_{24} \\ p_{31} & p_{32} & p_{33} & p_{34} \end{bmatrix} }_{\text{Unknown}} \underbrace{ \begin{bmatrix} x_w^{(i)} \\ y_w^{(i)} \\ z_w^{(i)} \\ 1 \end{bmatrix} }_{\text{Known}} \]

   成立。将矩阵乘法扩写为线性方程：

   \[ u^{(i)} = \frac{p_{11}x_w^{(i)} + p_{12}y_w^{(i)} + p_{13}z_w^{(i)} + p_{14}}{p_{31}x_w^{(i)} + p_{32}y_w^{(i)} + p_{33}z_w^{(i)} + p_{34}} \\ v^{(i)} = \frac{p_{21}x_w^{(i)} + p_{22}y_w^{(i)} + p_{23}z_w^{(i)} + p_{24}}{p_{31}x_w^{(i)} + p_{32}y_w^{(i)} + p_{33}z_w^{(i)} + p_{34}} \]

3. 重新安排各元素（已知量放在矩阵 \(A\) 中，未知的投影矩阵参数放在向量 \(\bm{p}\) 中）：

   \[ \underbrace{ \begin{bmatrix} x_w^{(1)} & y_w^{(1)} & z_w^{(1)} & 1 & 0 & 0 & 0 & 0 & -u_1x_w^{(1)} & -u_1y_w^{(1)} & -u_1z_w^{(1)} & -u_1 \\ 0 & 0 & 0 & 0 & x_w^{(1)} & y_w^{(1)} & z_w^{(1)} & 1 & -v_1x_w^{(1)} & -v_1y_w^{(1)} & -v_1z_w^{(1)} & -v_1 \\ \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\ x_w^{(i)} & y_w^{(i)} & z_w^{(i)} & 1 & 0 & 0 & 0 & 0 & -u_ix_w^{(i)} & -u_iy_w^{(i)} & -u_iz_w^{(i)} & -u_i \\ 0 & 0 & 0 & 0 & x_w^{(i)} & y_w^{(i)} & z_w^{(i)} & 1 & -v_ix_w^{(i)} & -v_iy_w^{(i)} & -v_iz_w^{(i)} & -v_i \\ \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\ x_w^{(n)} & y_w^{(n)} & z_w^{(n)} & 1 & 0 & 0 & 0 & 0 & -u_nx_w^{(n)} & -u_ny_w^{(n)} & -u_nz_w^{(n)} & -u_n \\ 0 & 0 & 0 & 0 & x_w^{(n)} & y_w^{(n)} & z_w^{(n)} & 1 & -v_nx_w^{(n)} & -v_ny_w^{(n)} & -v_nz_w^{(n)} & -v_n \\ \end{bmatrix} }_{A\ (\text{Known})} \underbrace{ \begin{bmatrix} p_{11} \\ p_{12} \\ p_{13} \\ p_{14} \\ p_{21} \\ p_{22} \\ p_{23} \\ p_{24} \\ p_{31} \\ p_{32} \\ p_{33} \\ p_{34} \end{bmatrix}}_{\bm{p}\ (\text{Unknown})} = \begin{bmatrix} 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \end{bmatrix} \]

4. 解出 \(p\)

   \[ A \bm{p} = 0 \]

Property of Projection Matrices: Scale⚓︎

已知 \(\begin{bmatrix} \tilde{u} \\ \tilde{v} \\ \tilde{w} \end{bmatrix} \equiv k \begin{bmatrix} \tilde{u} \\ \tilde{v} \\ \tilde{w} \end{bmatrix}\)，即：

因此投影矩阵 \(P\) 和 \(kP\) 产生相同的齐次像素坐标。由此我们发现性质：投影矩阵 \(P\) 的定义是尺度(scale) 无关的。

Solving P⚓︎

基于尺度无关的性质，我们可以做其中一种处理：

1. 设置好尺度，使得 \(p_{34} = 1\)
2. 设置好尺度，使得 \(\|\bm{p}\|^2 = 1\)

我们选择第 2 个选项，并希望 \(A \bm{p}\) 尽可能接近 0，于是得到以下优化目标：

可以证明：矩阵 \(A^TA\) 中对应最小特征值 \(\lambda\) 的特征向量 \(\bm{p}\) 就是方程的解。

最后，重新排列解 \(\bm{p}\) 以形成投影矩阵 \(P\)。

Decomposition⚓︎

现在已经求出 \(P\) 了，接下来我们希望能将 \(P\) 分解为内参矩阵和外参矩阵的乘积，以达成求解内外参的目标。

观察上述方程，发现内参矩阵中存在一个上三角矩阵（记作 \(K\)），而外参矩阵中的 \(R\)（\(r_{11}-r_{33}\)）是标准正交矩阵，这正好符合 QR 分解(QR factorization) 的定义。于是将这部分从投影矩阵中提取出来并进行解耦 (decouple)，得到：

对于 \(P\) 的最后一列：

因此：

Visual Localization Problem⚓︎

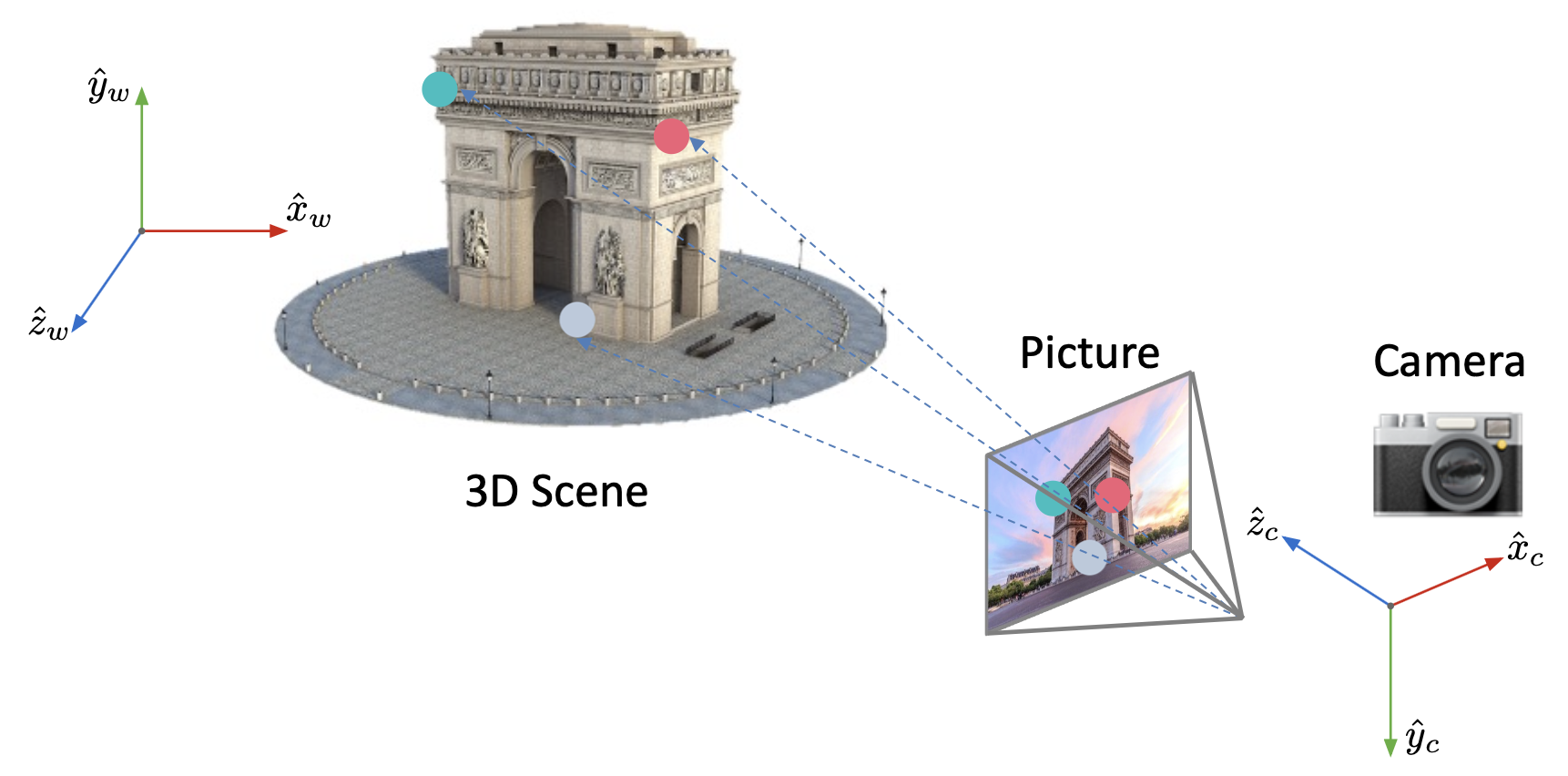

视觉定位(visual localization) 问题是指给定一张或多张图像，确定相机在特定的三维空间中的位置和姿态（外参）的过程。一般步骤为：

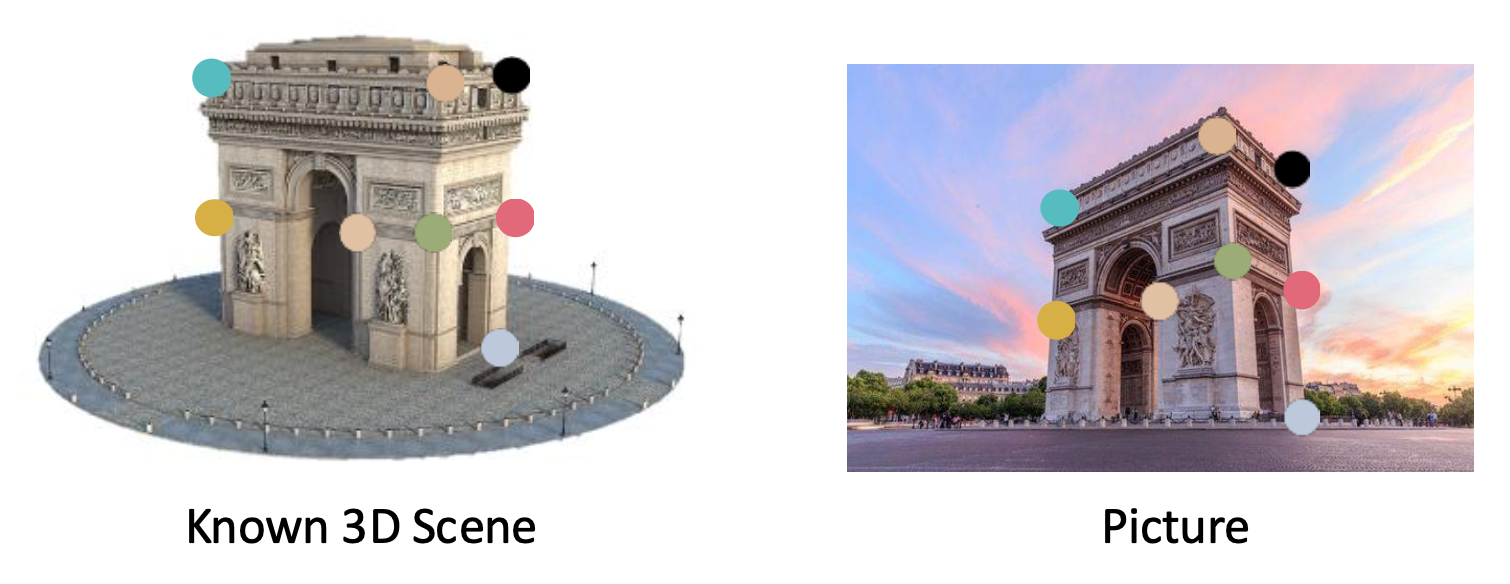

1. 寻找三维场景点和二维图像点的对应关系



2. 根据这一关系来确定相机的位置



这一问题又经常被称为 PnP(perspective-n-point) 问题（n 是三维点个数；往往假设内参已知）。该问题需考虑 6 个未知数：3 个关于旋转，3 个关于平移，因此是一种六自由度估计(6DoF estimation)。

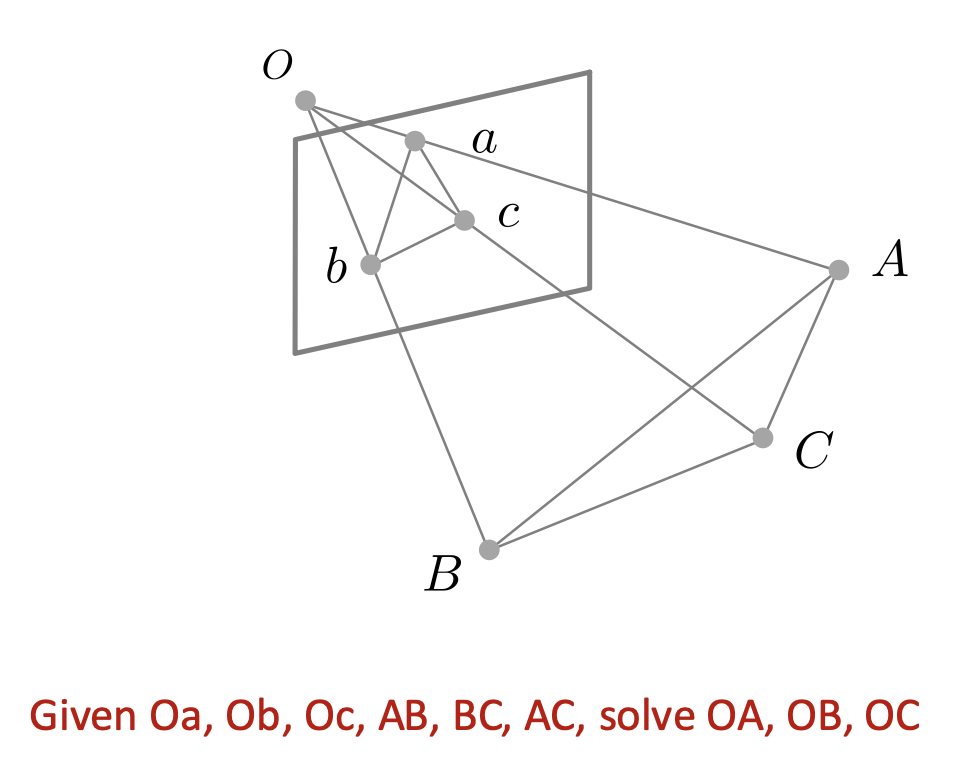

P3P⚓︎

下面使用最小数量的点来求解相机位姿。

1. 根据余弦定理

   \[ \begin{aligned}OA^2+OB^2-2OA\cdot OB\cdot\cos\langle a,b\rangle&=AB^2\\OB^2+OC^2-2OB\cdot OC\cdot\cos\langle b,c\rangle&=BC^2\\OA^2+OC^2-2OA\cdot OC\cdot\cos\langle a,c\rangle&=AC^2\end{aligned} \]

2. 除以 \(OC^2\)，令 \(x=\frac{OA}{OC},y=\frac{OB}{OC}\)

   \[ \begin{gathered}\begin{aligned}x^2+y^2-2xy\cos\langle a,b\rangle=AB^2/OC^2\end{aligned}\\\begin{aligned}y^2+1^2-2y\cos\langle b,c\rangle=BC^2/OC^2\end{aligned}\\\begin{aligned}x^2+1^2-2x\cos\langle a,c\rangle=AC^2/OC^2\end{aligned}\end{gathered} \]

3. 令 \(v=\frac{AB^2}{OC^2},u=\frac{BC^2}{AB^2},w=\frac{AC^2}{AB^2}\)

   \[ \begin{aligned}x^2+y^2-2xy\cos\langle a,b\rangle-v&=0\\y^2+1^2-2y\cos\langle b,c\rangle-uv&=0\\x^2+1^2-2x\cos\langle a,c\rangle-wv&=0\end{aligned} \]

使用 \(v\) 重新组织上述方程，得到：

现在已知量为 \(\cos\langle a,b\rangle,\cos\langle b,c\rangle,\cos\langle a,c\rangle,u,w\)，未知量为 \(x, y\)，所以问题已经转为求解一个二元二次方程 (binary quadratic equation)。

由于二元二次方程有四种可能解，我们利用一个额外的点来确定最可能的那一个。

PnP⚓︎

PnP 问题更通用的解法是将其转化为一个优化问题，其目标函数为：

• 能够最小化重投影误差(reprojection error)
• 用 P3P 初始化，随后用高斯 - 牛顿法优化

Structure from Motion⚓︎

求解 SfM 问题的步骤：

1. 假设对每台相机而言内参矩阵 \(K\) 是已知的
2. 寻找一些可靠的对应关系
3. 寻找相对相机位置 \(\bm{p}\) 和朝向 \(R\)
4. 寻找场景的三维点

Epipolar Geometry⚓︎

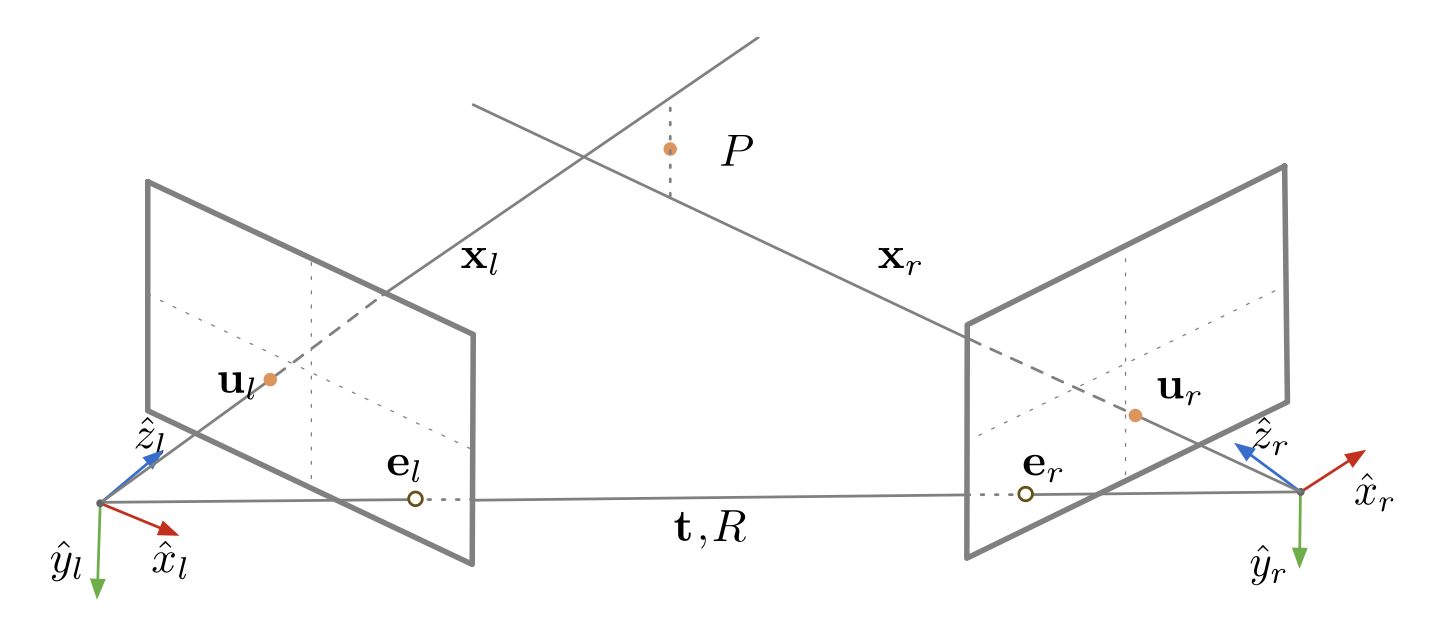

对极几何(epipolar geometry) 描述了三维点在两个视图中的二维投影（\(u_l\) 和 \(u_r\)）之间的几何关系。我们需要通过多对二维对应点来求解平移向量 \(\bm{t}\) 和旋转矩阵 \(R\)。

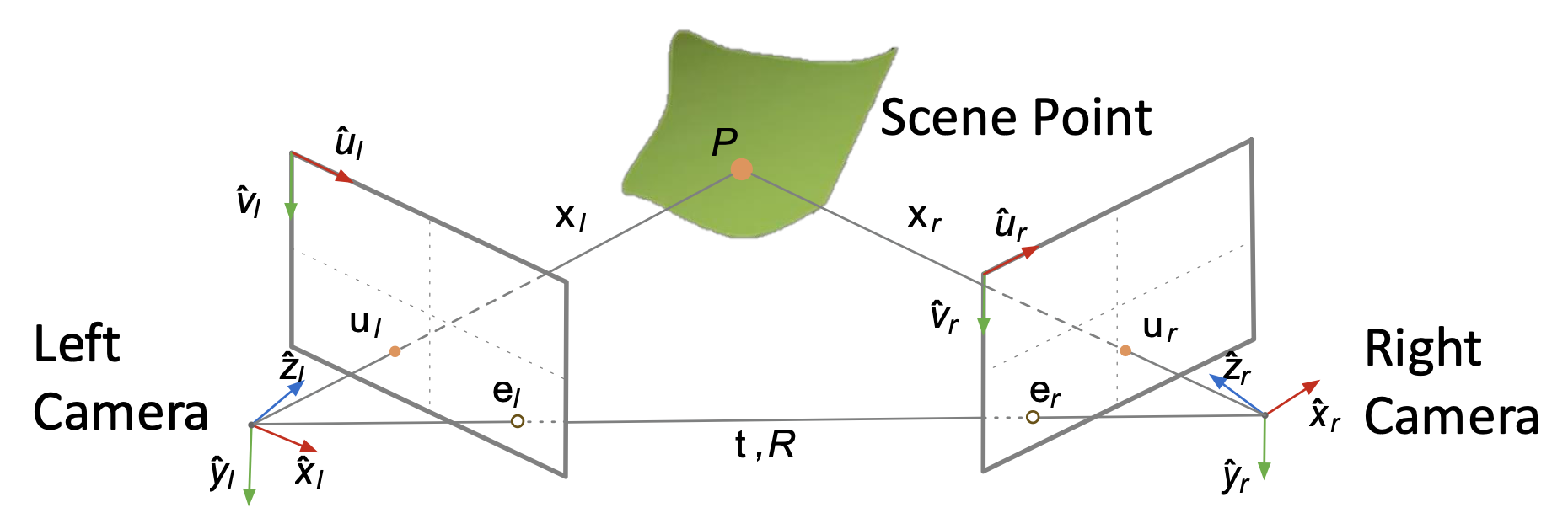

请务必关注图中小字内容，有助于后续理解。看不清的话可点击图片全屏观看。

• 极点(epipole)：一个相机的原点 / 针孔在另一个相机视角下的图像点
  • 上图的 \(e_l, e_r\) 就是极点（两个相机中心连线和各自像平面的交点）
  • 对于给定的相机对，极点是唯一的
  • 可简单理解为一台相机在另一条相机拍摄照片中出现的位置（但不一定始终能在照片上出现）

• 场景点 \(P\) 的极平面(epipolar plane)：由相机原点（\(O_L, O_r\)）、极点（\(e_l, e_r\)）以及场景点 \(P\) 共同构成的平面

  • 每个场景点都位于一个唯一的极平面上

• 对极约束(epipolar constraints)：极平面法向量为 \(\bm{n} = \bm{t} \times \bm{x}_l\)

  • \(\bm{n}\) 和 \(\bm{x}_l\) 的点乘为 0，即：\(\bm{x}_l \cdot (\bm{t} \times \bm{x}_l) = 0\)

  • 写成矩阵形式为：

    \[ \begin{align*} \begin{bmatrix} x_l & y_l & z_l \end{bmatrix} \begin{bmatrix} t_y z_l - t_z y_l \\ t_z x_l - t_x z_l \\ t_x y_l - t_y x_l \end{bmatrix} &= 0 \\ \begin{bmatrix} x_l & y_l & z_l \end{bmatrix} \underbrace{ \begin{bmatrix} 0 & -t_z & t_y \\ t_z & 0 & -t_x \\ -t_y & t_x & 0 \end{bmatrix} }_{T_\times} \begin{bmatrix} x_l \\ y_l \\ z_l \end{bmatrix} &= 0 \end{align*} \]

由于已知 \(\bm{x}_l = R\bm{x}_r + \bm{t}\)，代入上述对极约束条件得到：

Essential Matrix⚓︎

可以将本质矩阵(essential matrix) \(E\) 分解为：\(E = T_\times R\)，即：

由于 \(T_\times\) 是斜对称 (skew-symmetric) \((a_{ij} = a_{-ji})\) 且 \(R\) 是标准正交矩阵，所以可利用奇异值分解(singular value decomposition) 从它们的积中解耦出 \(L_\times\) 和 \(R\)。

若 \(E\) 已知，便可计算 \(\bm{t}, R\)，所以接下来的问题是如何找到 \(E\)。

解决思路：将场景点相对于左侧相机的三维位置 \((x_l, y_l, z_l)\) 与其相对于右侧相机的三维位置 \((x_r, y_r, z_r)\) 联系起来，得到：

目前我们还不知道 \(\bm{x}_l, \bm{x}_r\)，但我们知道在图像坐标中的对应点，即：

• 左侧相机

  \[ z_l \begin{bmatrix} u_l \\ v_l \\ 1 \end{bmatrix} = \underbrace{\begin{bmatrix} f_x^{(l)} & 0 & o_x^{(l)} \\ 0 & f_y^{(l)} & o_y^{(l)} \\ 0 & 0 & 1 \end{bmatrix}}_{K_l} \begin{bmatrix} x_l \\ y_l \\ z_l \end{bmatrix} \]

  解得：

  \[ \bm{x}_l{}^T=\begin{bmatrix}u_l&v_l&1\end{bmatrix}\mathrm{z}_l{K_l^{-1}}^T \]

• 右侧相机

  \[ z_r \begin{bmatrix} u_r \\ v_r \\ 1 \end{bmatrix} = \underbrace{\begin{bmatrix} f_x^{(r)} & 0 & o_x^{(r)} \\ 0 & f_y^{(r)} & o_y^{(r)} \\ 0 & 0 & 1 \end{bmatrix}}_{K_r} \begin{bmatrix} x_r \\ y_r \\ z_r \end{bmatrix} \]

  解得：

  \[ \bm{x}_r=K_r^{-1}z_r\begin{bmatrix}u_r\\v_r\\1\end{bmatrix} \]

代入前面的方程，得到：

注意：场景的深度不影响极线约束，因此可以直接无视方程中的 \(z_l, z_r\)。

将上述方程写为：

中间这个矩阵叫做基础矩阵(fundamental matrix) \(F\)。

基础矩阵作用在齐次坐标上：

可以看到，基础矩阵 \(F, kF\) 描述相同的对极几何，也就是说 \(F\) 的定义与尺度无关。所以通常会给 \(F\) 添加一个约束：\(\|f\|^2 = 1\)，即由 \(F\) 的元素构成的向量长度为 1。

Relative Camera Pose Estimation⚓︎

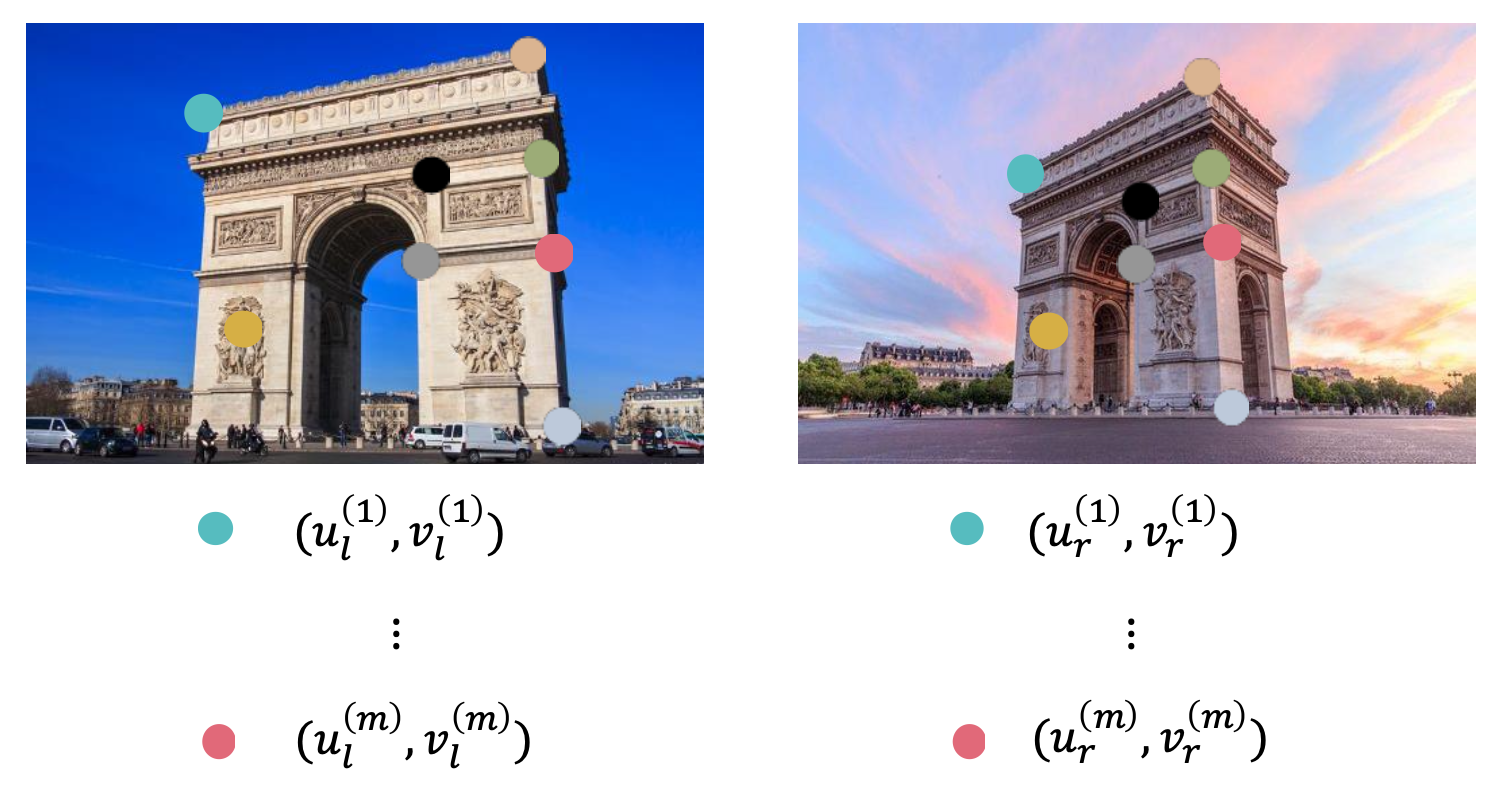

相对相机位姿估计(relative camera position estimation) 是指在左右图像中寻找一组对应的特征点（至少 8 个）（比如使用 SIFT 方法或手动选取）。步骤如下：

1. 对于每一个对应关系 \(i\)，写出对极约束

2. 重新排列项，构成线性方程组

   \[ \underbrace{ \begin{bmatrix} u_l^{(1)}u_r^{(1)} & u_l^{(1)}v_r^{(1)} & u_l^{(1)} & v_l^{(1)}u_r^{(1)} & v_l^{(1)}v_r^{(1)} & v_l^{(1)} & u_r^{(1)} & v_r^{(1)} & 1 \\ \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\ u_l^{(i)}u_r^{(i)} & u_l^{(i)}v_r^{(i)} & u_l^{(i)} & v_l^{(i)}u_r^{(i)} & v_l^{(i)}v_r^{(i)} & v_l^{(i)} & u_r^{(i)} & v_r^{(i)} & 1 \\ \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots & \vdots \\ u_l^{(m)}u_r^{(m)} & u_l^{(m)}v_r^{(m)} & u_l^{(m)} & v_l^{(m)}u_r^{(m)} & v_l^{(m)}v_r^{(m)} & v_l^{(m)} & u_r^{(m)} & v_r^{(m)} & 1 \\ \end{bmatrix} }_{A\ (\text{Known})} % \underbrace{ \begin{bmatrix} f_{11} \\ f_{12} \\ f_{13} \\ f_{21} \\ f_{22} \\ f_{23} \\ f_{31} \\ f_{32} \\ f_{33} \end{bmatrix} }_{\bm{f}\ (\text{Unknown})} = \begin{bmatrix} 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \\ 0 \end{bmatrix} \]

   即 \(A\bm{f} = 0\)

3. 寻找基础矩阵 \(F\) 的最小二乘解：\(A\bm{f}\) 尽可能接近 0 且 \(\|\bm{f}\|^2 = 1\)，即（约束为线性最小二乘问题）

   \[ \min_{\bm{f}}\|A\bm{f}\|^2\text{ such that }\|\bm{f}\|^2=1 \]

   是不是感觉上述步骤似曾相识？前面介绍的相机标定中求解投影矩阵，以及图像拼接中的单应矩阵也采用了类似的求解方法。

   之后将解 \(\bm{f}\) 重新组织，构成基础矩阵 \(F\)

4. 从已知的左右内参相机矩阵和基础矩阵 \(F\) 计算本质矩阵 \(E\)

   \[ E = K_l^T F K_r \]

5. 从 \(E\) 中提取 \(R, \bm{t}\)（使用奇异值分解）

   \[ E = T_\times R \]

Triangulation⚓︎

现在我们已经知道了二维特征点和相机参数，接下来的任务就是确定场景点的三维坐标。

并且我们已知两台相机的相对位置和朝向：

可以得到：

• 左相机图像方程

  \[ \begin{align*} \begin{bmatrix} u_l \\ v_l \\ 1 \end{bmatrix} &\equiv \begin{bmatrix} f_x^{(l)} & 0 & o_x^{(l)} & 0 \\ 0 & f_y^{(l)} & o_y^{(l)} & 0 \\ 0 & 0 & 1 & 0 \end{bmatrix} \begin{bmatrix} r_{11} & r_{12} & r_{13} & t_x \\ r_{21} & r_{22} & r_{23} & t_y \\ r_{31} & r_{32} & r_{33} & t_z \\ 0 & 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x_r \\ y_r \\ z_r \\ 1 \end{bmatrix} \\ \tilde{\bm{u}}_l &= P_l \tilde{\bm{x}}_r \end{align*} \]

• 右相机图像方程

  \[ \begin{align*} \begin{bmatrix} u_r \\ v_r \\ 1 \end{bmatrix} &\equiv \begin{bmatrix} f_x^{(r)} & 0 & o_x^{(r)} & 0 \\ 0 & f_y^{(r)} & o_y^{(r)} & 0 \\ 0 & 0 & 1 & 0 \end{bmatrix} \begin{bmatrix} x_r \\ y_r \\ z_r \\ 1 \end{bmatrix} \\ \tilde{\bm{u}}_r &= M_{int_r} \tilde{\bm{x}}_r \end{align*} \]

图像方程：

重新组织项：

从以下方程得到最小二乘解：

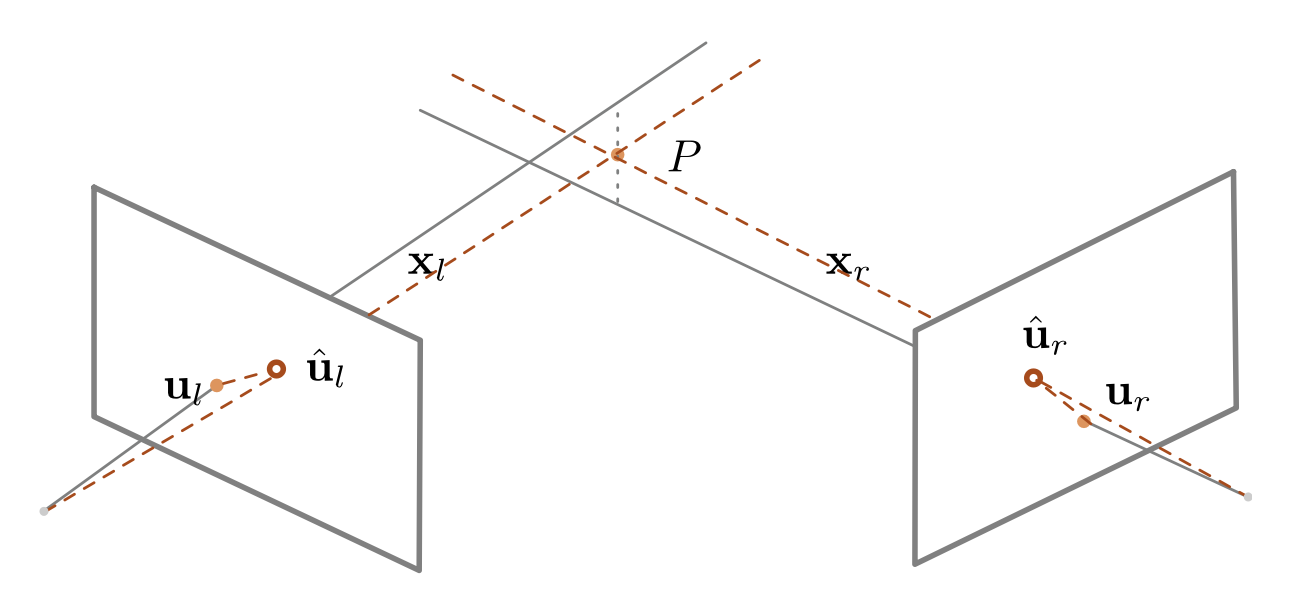

一般情况下，射线 \(\bm{x}_l, \bm{x}_r\) 不会精确相交：

所以需要最小化重投影误差(reprojection error)：

我们是否也能优化 \(R, \bm{t}\)（这个问题课上好像直接跳过了😅）

Multi-frame Structure from Motion⚓︎

之前讲的都是基于两张不同视角下的图像来计算三维坐标，实际上我们也能根据更多视角下的图像来计算三维结构。

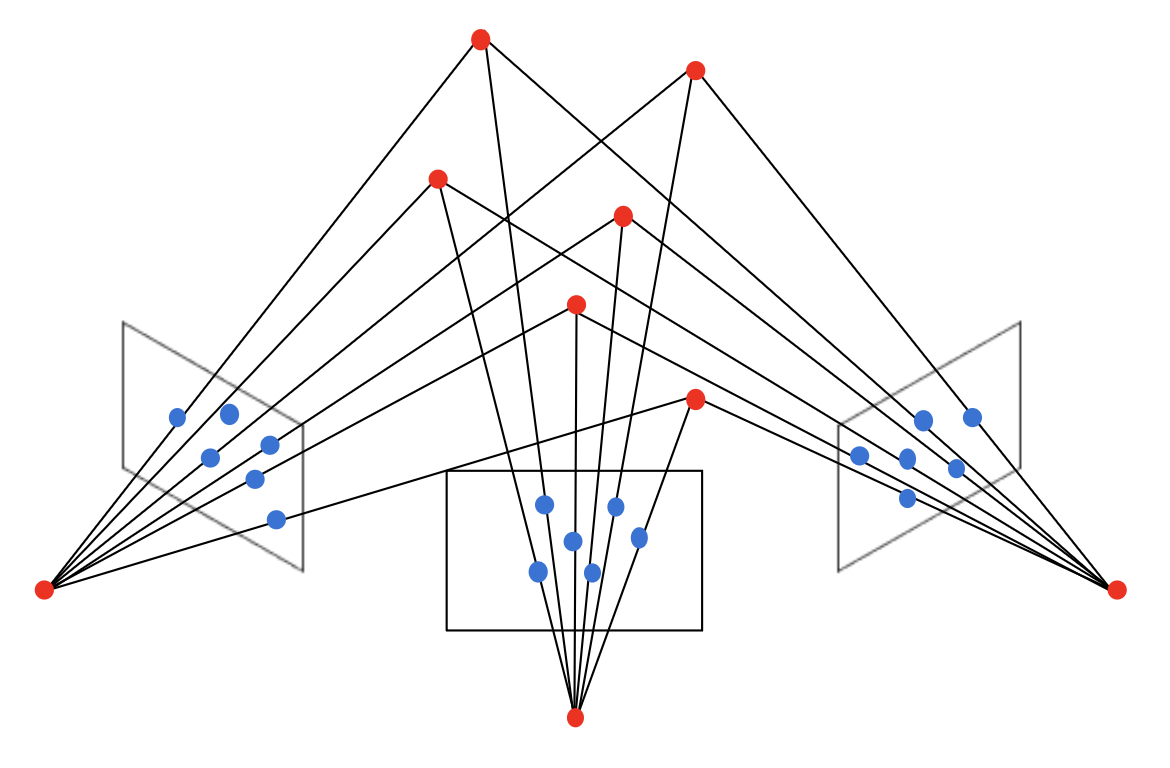

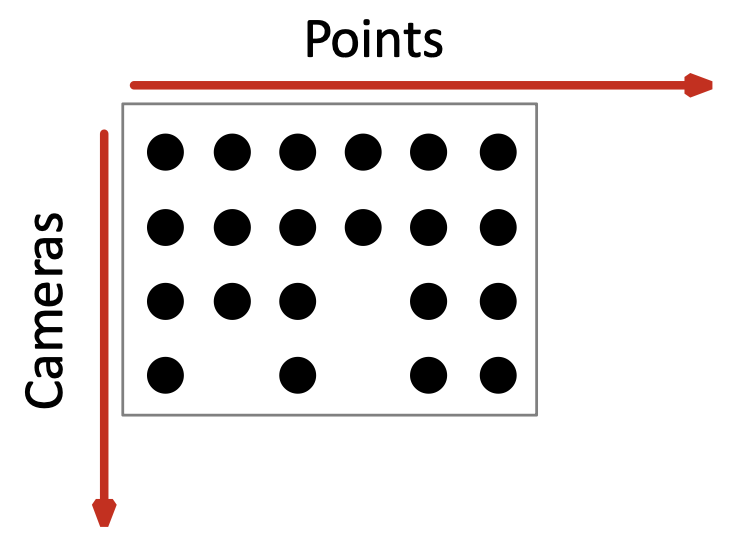

给定 \(m\) 张包含 \(n\) 个三维点的图像：

即从 \(mn\) 个对应的二维点 \(\bm{u}_j^{(i)}\) 估计 \(m\) 个投影矩阵 \(P_{proj}^{(i)}\) 和 \(n\) 个三维点 \(P_j\)。解决该问题的步骤如下：

1. 初始化相机运动和场景结构



2. 对于每个额外的视角

   • 确定新相机的投影矩阵，使用其图像中所有可见的已知三维点



   • 优化并扩展结构：计算新的三维点，重新优化该相机也能观察到的现有点



3. 优化结构与运动：光束法平差(bundle adjustment)



   • 光束法平差：通过最小化所有帧的重投影误差来优化三维点和相机参数

     \[ E(P_{proj},\bm{P})=\sum_{i=1}^m\sum_{j=1}^n||u_j^{(i)}-P_{proj}^{(i)}\bm{P}_j||^2 \]

     使用 Levenberg-Marquardt 算法，例如 Google 的 Ceres-Solver

COLMAP⚓︎

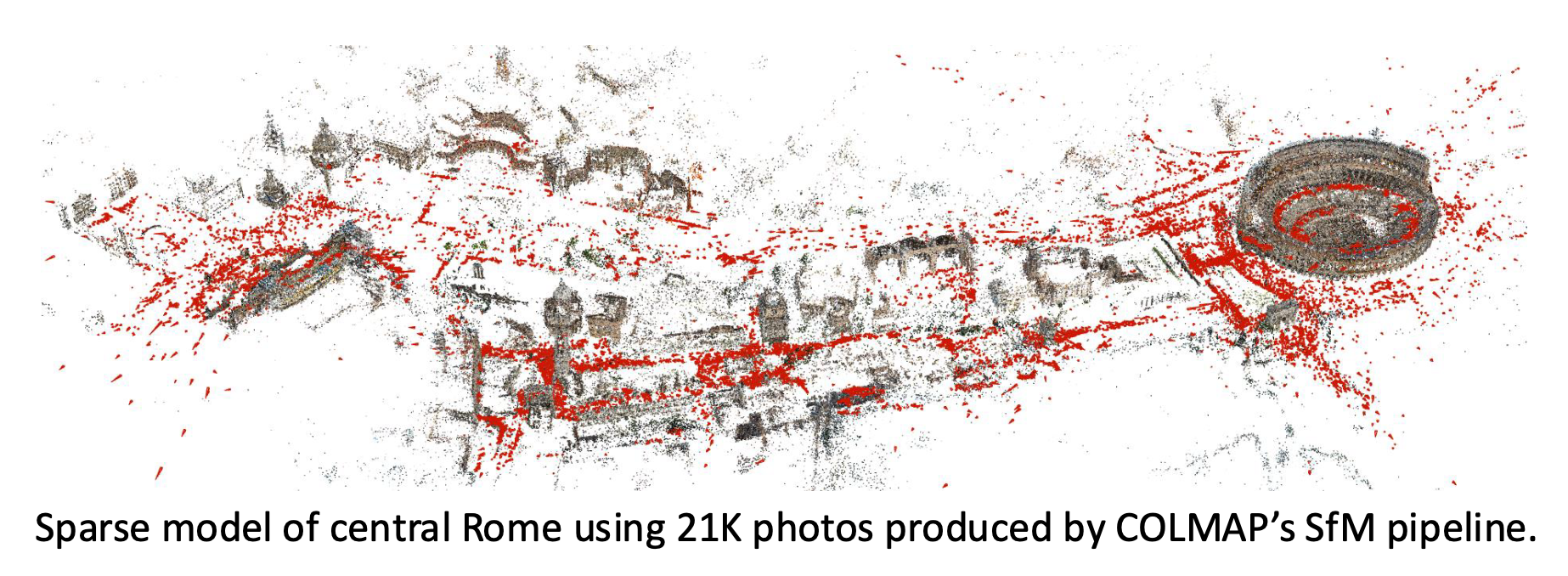

COLMAP 是一个通用的运动恢复结构（SfM）和多视图立体（MVS）管道，具有图形和命令行界面。它为有序和无序图像集合的重建提供了一系列功能。

之后的某次实验以及大作业的三维重建选题都会用到这一工具。

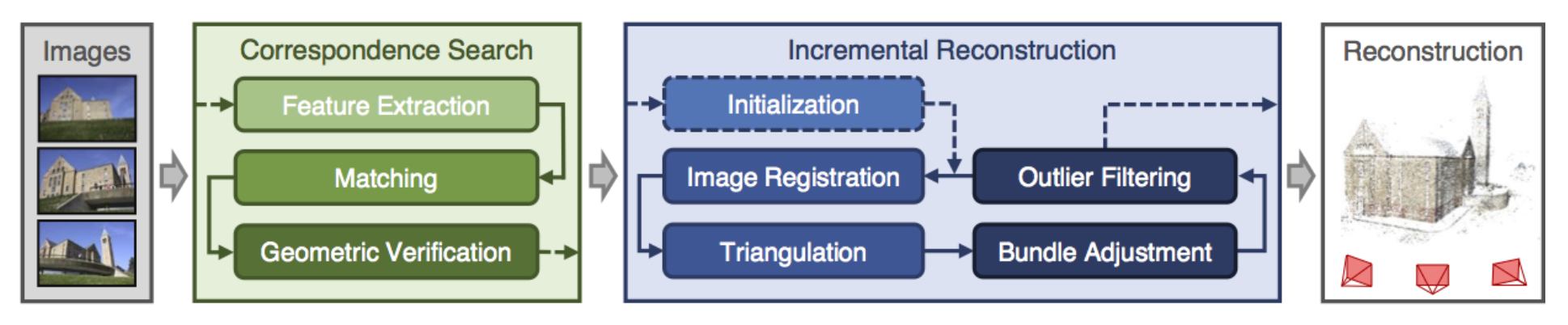

增量 SfM 管线：
