Geometry⚓︎

约 4056 个字预计阅读时间 20 分钟

"I hate meshes.
I cannot believe how hard this is.
Geometry is hard."

— David Baraff
Senior Research Scientist
Pixar Animation Studios>

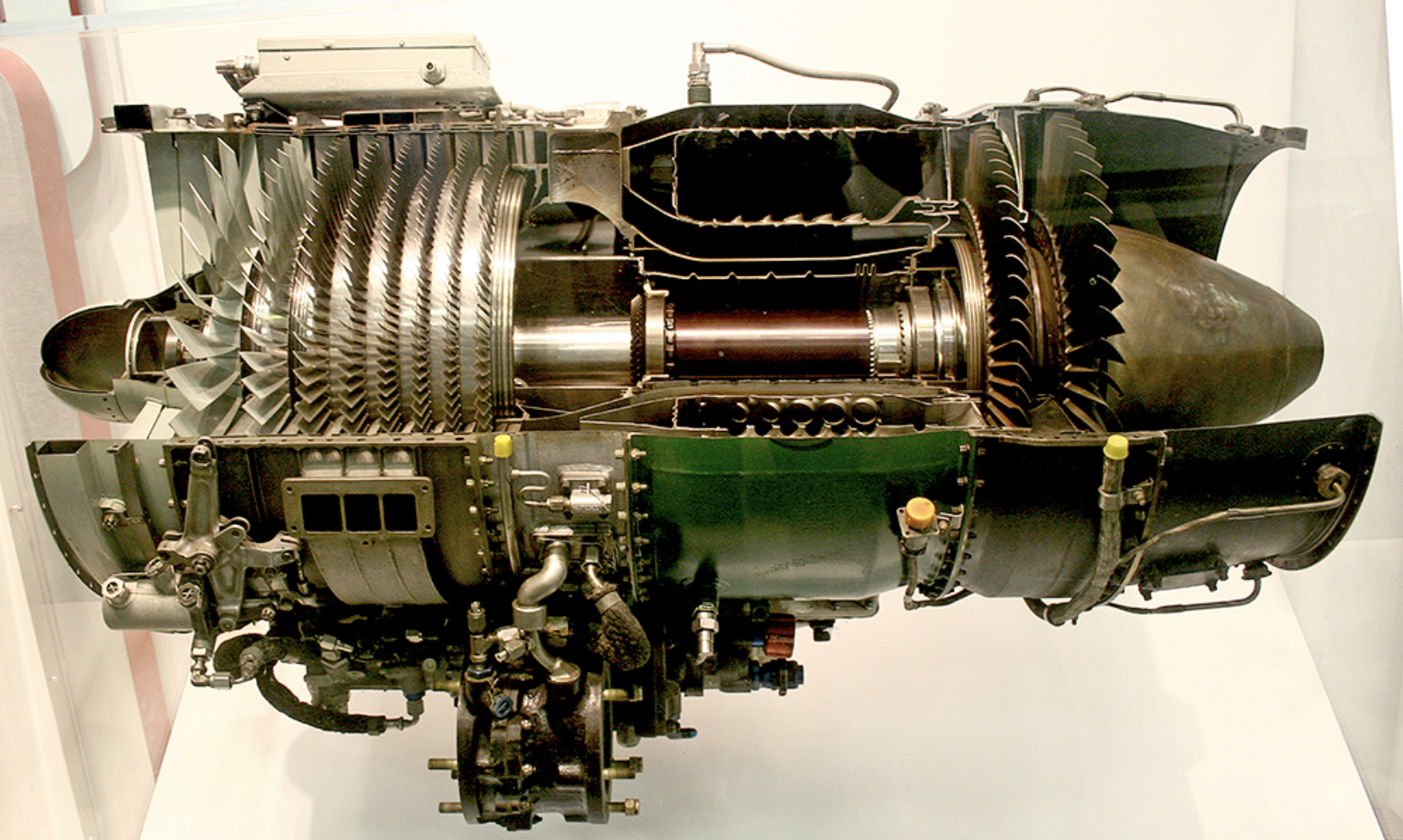

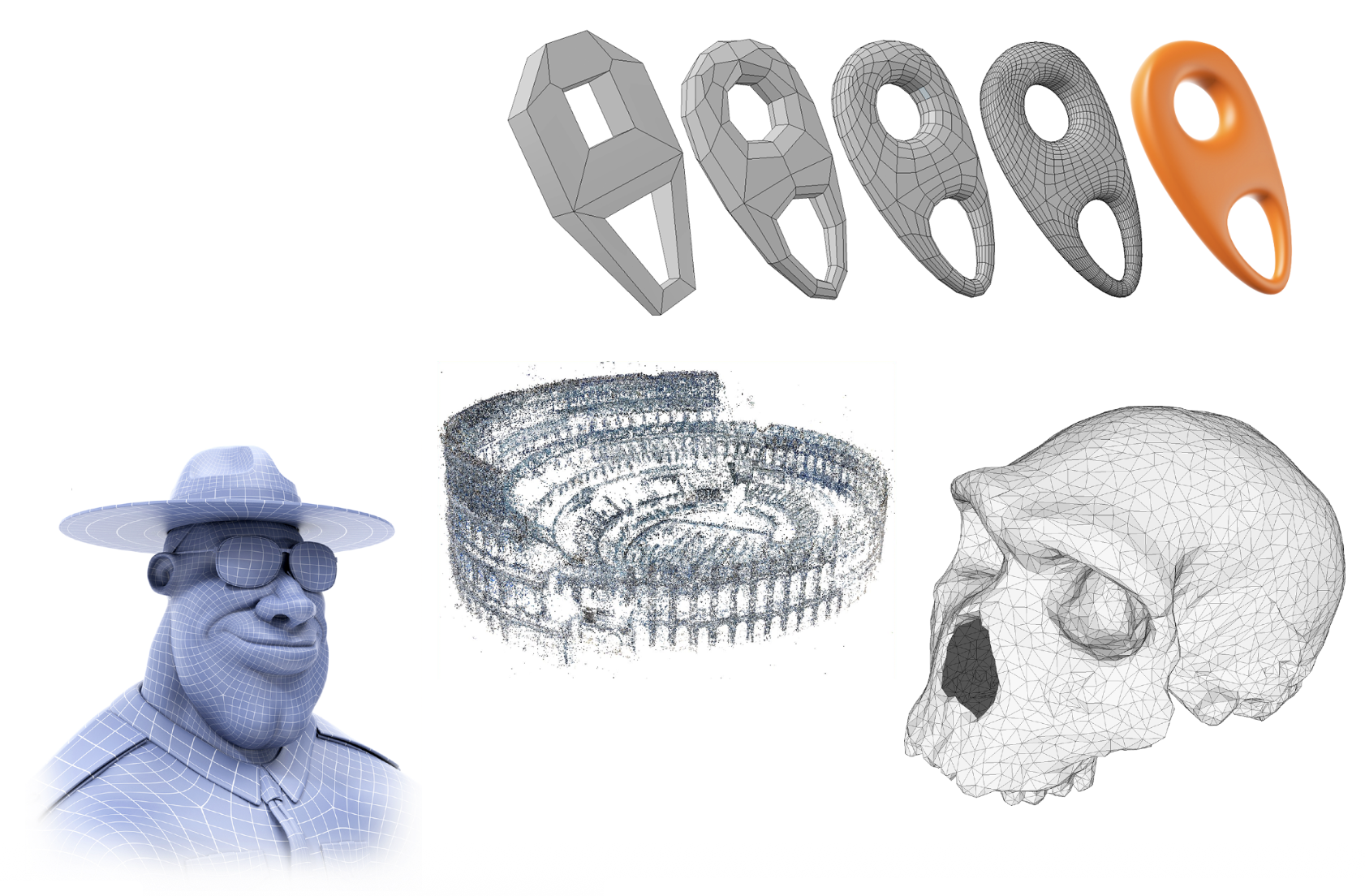

Examples⚓︎

Various Representations⚓︎

表示几何体的方式有：

隐式的(implicit) 表示
- 代数曲面 (algebraic surface)
- 水平集 (level set)
- 距离函数 (distance function)
- ...
显式的(explicit) 表示
- 点云 (point cloud)
- 多边形网格 (polygon mesh)
- 细分 (subdivision)，NURBS

每种选择都有自己最适合的任务或几何类型。

Implicit Representations⚓︎

隐式表示法基于对点的分类，即描述出关于点的特定关系。用更熟悉的话来说，就是能够用一个方程来表示一组点，即 $f(x, y, z) = 0$（在三维空间中）。比如所有点都在球面上，那就可以用方程 $x^2 + y^2 + z^2 = 1$ 来表示。

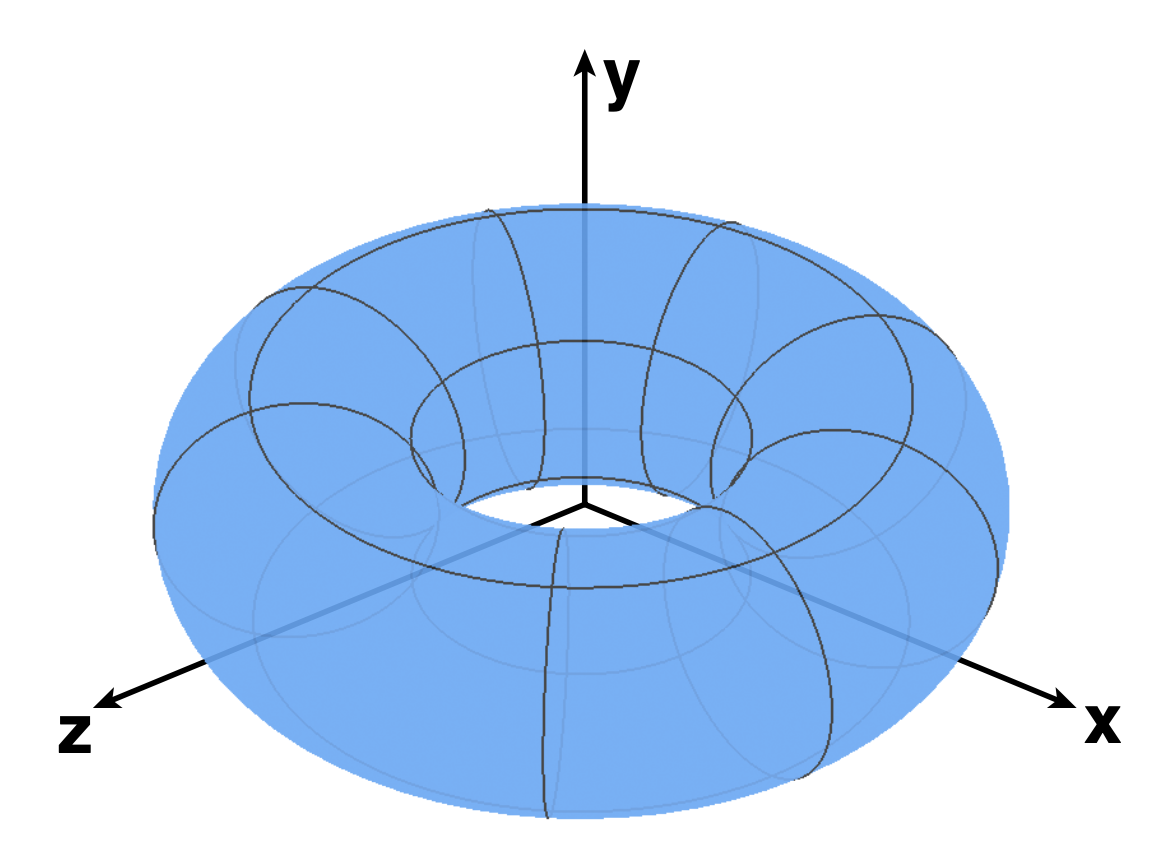

可以用方程表示更复杂的几何体——比如 $f(x, y, z) = (2 - \sqrt{x^2 + y^2})^2 + z^2 - 1 = 0$ 可以表示在圆环上的点。

一些任务很难用这种隐式法表示。然而，隐式法擅长的是区分一个点在几何体的内部还是外部。比如检验点 $(3/4, 1/2, 1/4)$ 是否在几何体 $f(x, y, z) = x^2 + y^2 + z^2 - 1$ 的内部时，只需将坐标值带进去计算，看函数值的正负即可。由于结果为 $-1/8 < 0$，因此该点在几何体的内部。

Algebraic Surfaces⚓︎

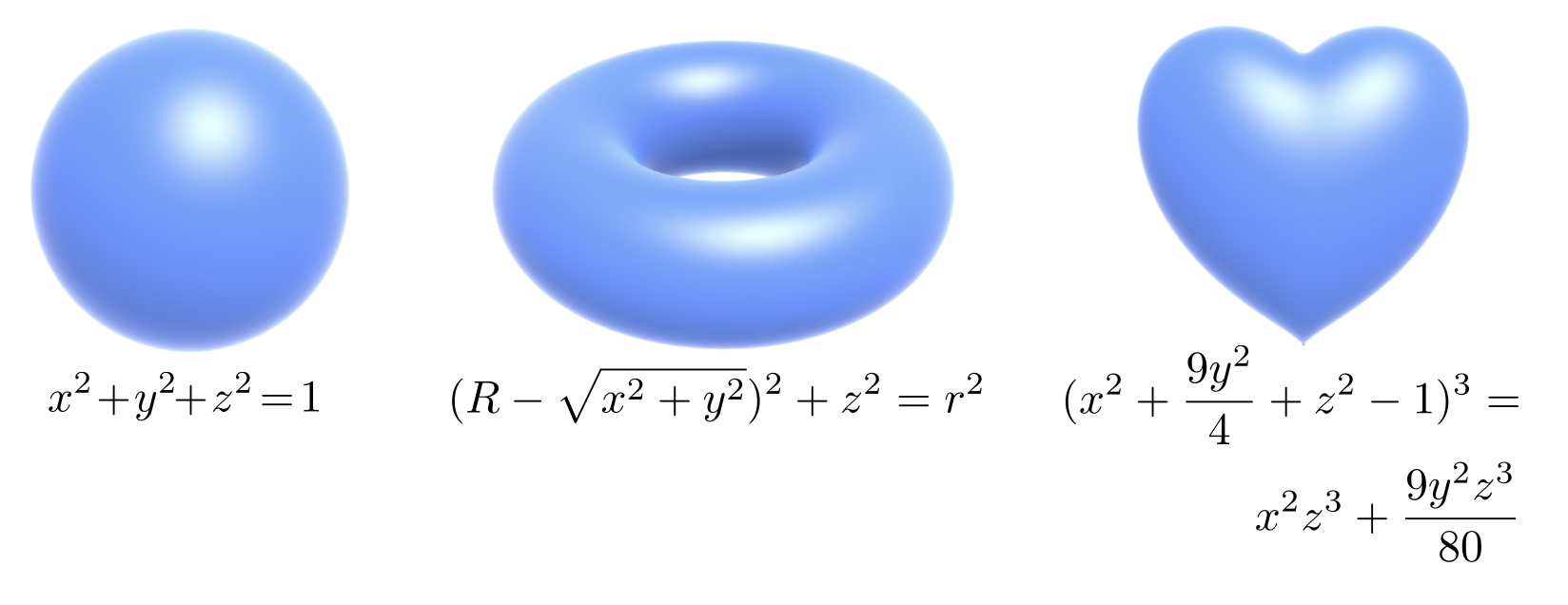

对于简单的几何体，可以直接用关于 x, y, z 的多项式表示。几何体的表面就是多项式的零集合。

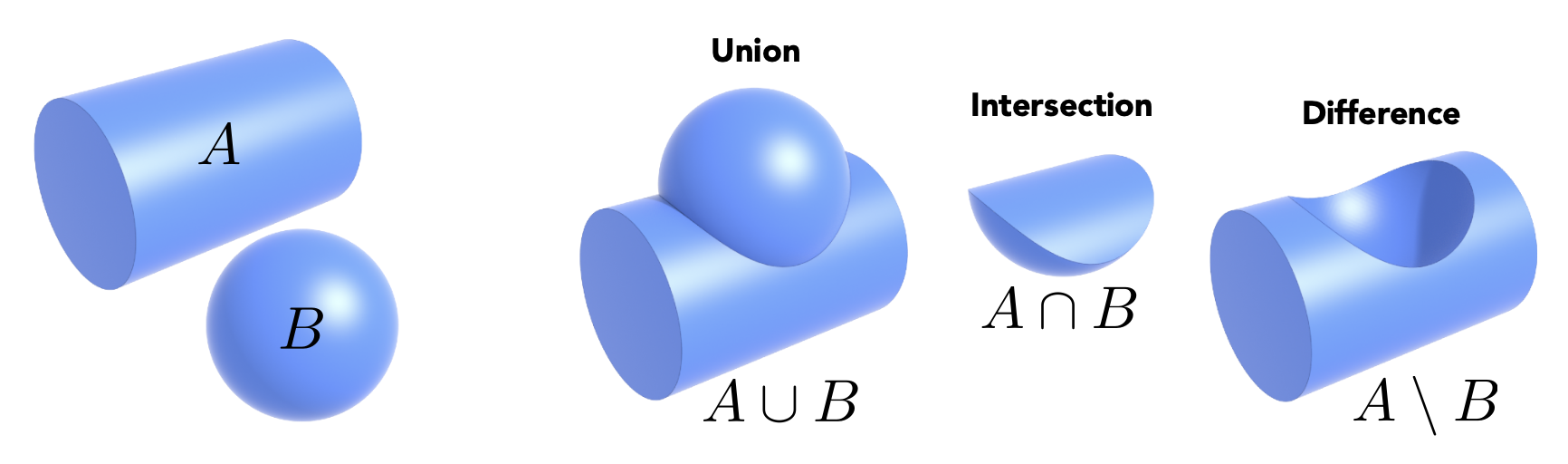

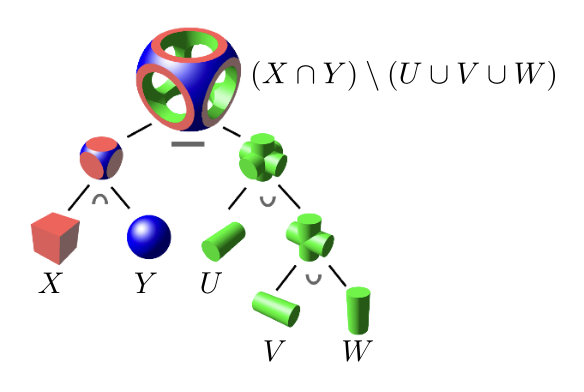

而对于复杂的形体，我们可以尝试结合多个隐式表示的几何体（利用布尔运算）来构造复杂几何体，这种方法叫做构造实体几何(constructive solid geometry)。

例子

Distance Functions⚓︎

另一种组合简单几何体的方法是使用距离函数(distance function) 逐渐混合两个几何体的表面。距离函数能提供从任意位置到物体的最小距离（可为有符号距离）。

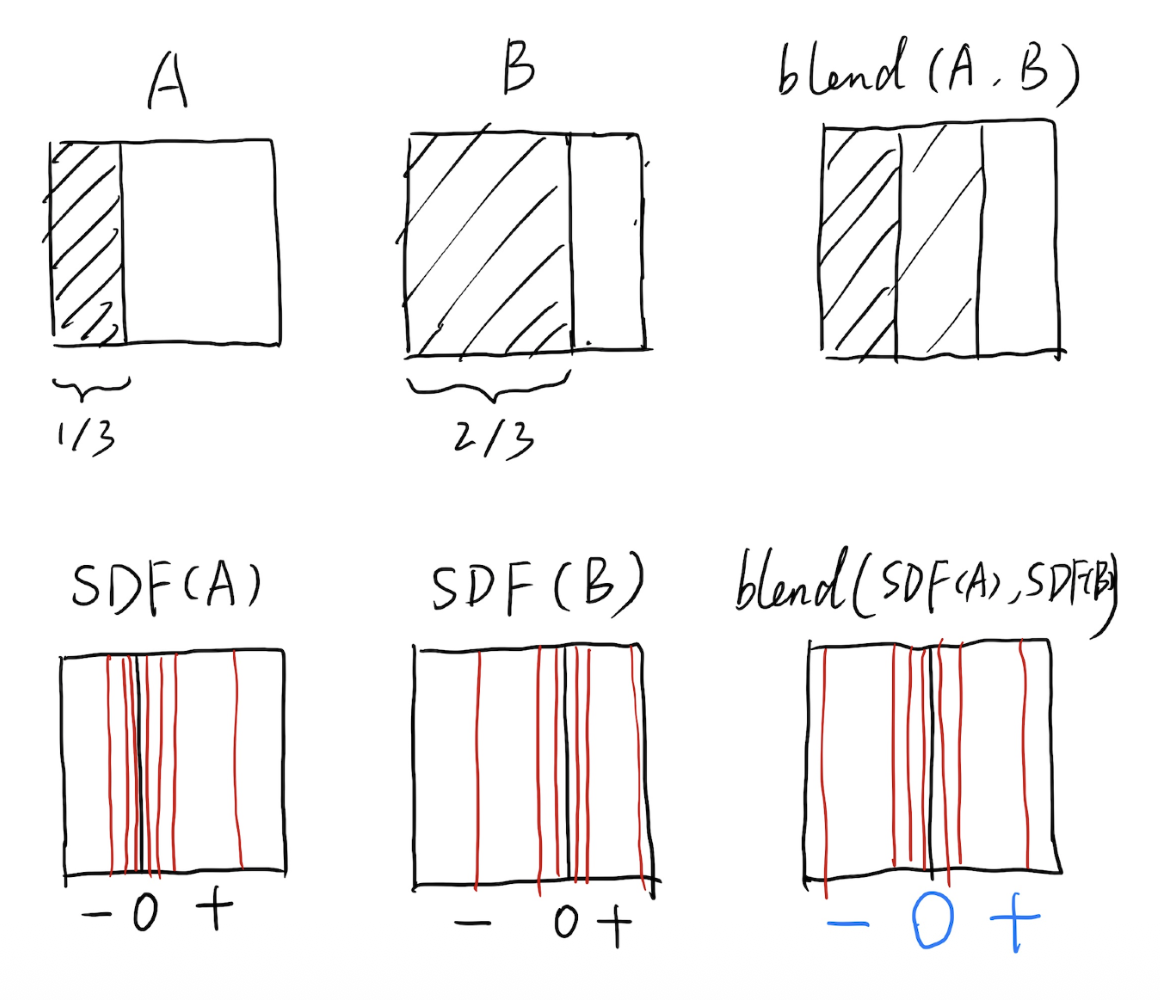

例子

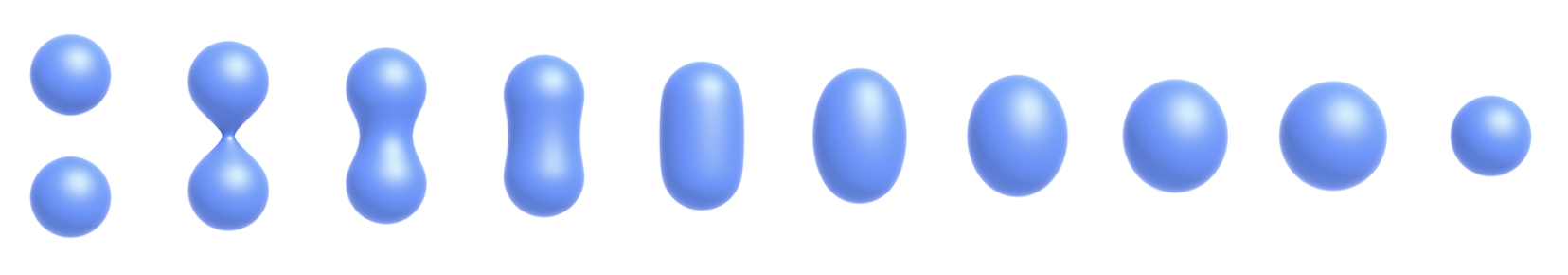

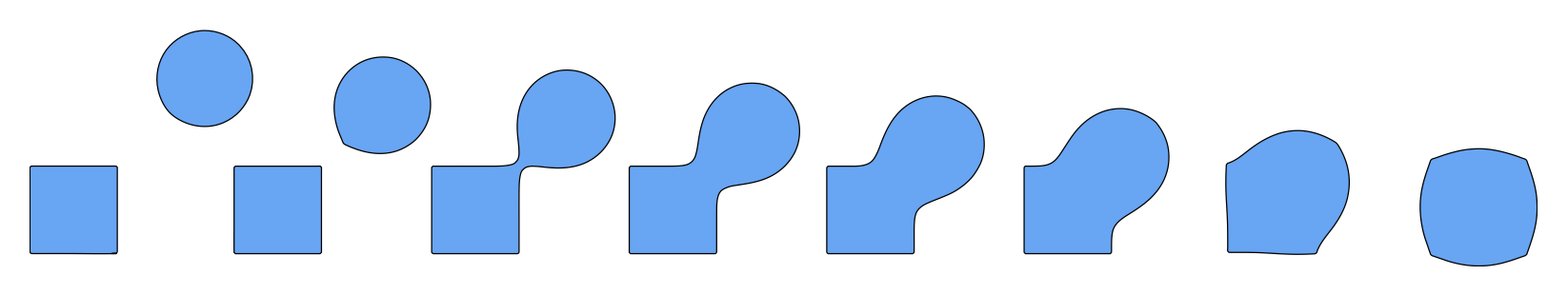

将两个对象的边界混合起来（使用线性插值）

可以将任意两个距离函数 d1, d2 混合起来：

例子

以下场景就是利用纯距离函数形成的：

🔗链接

Level Set Methods⚓︎

上述方法的局限性在于：一个封闭形式的函数很难描述所有复杂的形体。因此这里给出另一种解决方案：用网格存储一系列近似函数值。随后可用前面介绍过的插值法找出函数值 = 0 的地方，这些地方就是几何体的表面。这种方法能为我们提供更显式的形体控制（就像一个纹理）。

例子

例 1：医学数据（比如 CR, MRI, etc.）例 2：物理模拟

Fractals⚓︎

分形(fractals) 的特点是自相似，即部分和整体长得非常像，类似递归函数。自然界中不少现象和分形有关。但这样的形状难以控制。

总结

优点
- 紧凑的描述（比如一个函数）
- 方便特定的查询
- 适用于计算光线与表面的相交（之后介绍）
- 对于简单形体，精确描述 / 无采样误差
- 易于处理拓扑结构的变化（例如流体）
缺点
- 难以描述很复杂的形体

Explicit Representations⚓︎

不同于隐式法，显式表示法会直接给出，或通过参数映射(parameter mapping) 的方式表示出每个点，即： $$ f: \mathbb{R}^2 \rightarrow \mathbb{R}^3; (u, v) \mapsto (x, y, z) $$

例子

和隐式法相反，显式法在采样上相对更容易，因为每个点的坐标表示是已知的，只要代入具体数值就能算出来。比如对于前面介绍的圆环，还可以这么表示：$f(u, v) = ((2 + \cos u) \cos v, (2 + \cos u) \sin v, \sin u)$，因此只要知道 $(u, v)$ 的值就能直接得到圆环面上一点准确的坐标值了。

然而，显式法在判断点在几何体的内部 / 外部上就相当乏力了。比如对于以下问题：判断点 $(3/4, 1/2, 1/4)$ 是否在几何体 $f(u, v) = (\cos u \sin v, \sin u \sin v, \cos v)$ 的内部，一下子很难想到该怎么做。实际上这个问题就等同于隐式法一节给出的那个例子。

接下来介绍各类显式法的应用。

Point Cloud⚓︎

最简单的表示法：用一堆点 (x, y, z) 表示（存储在列表中）
便于表示任何类型的几何体
对于很大的数据集（每个像素包含远不止一个点）而言很有用
经常被转换为多边形网格
难以在欠采样的区域绘制（如右图雕塑模型下半部分）

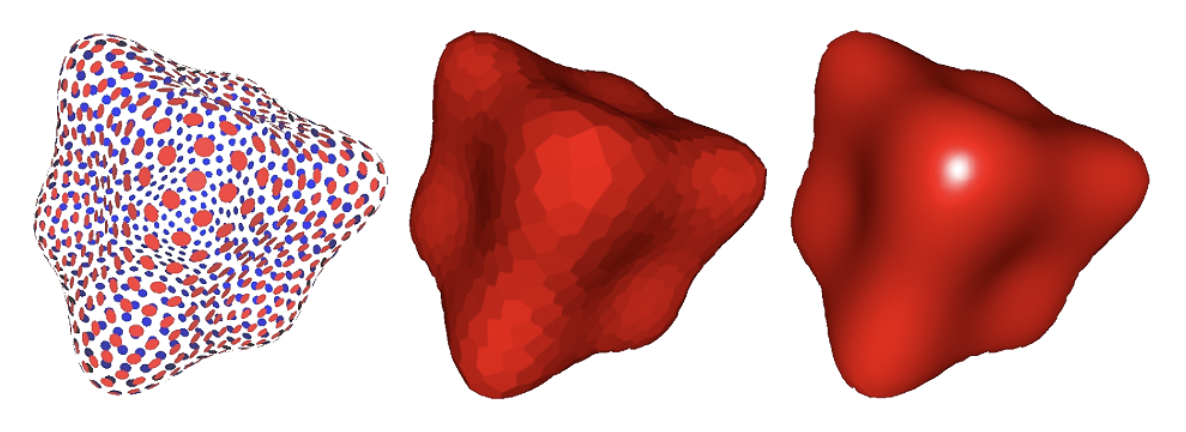

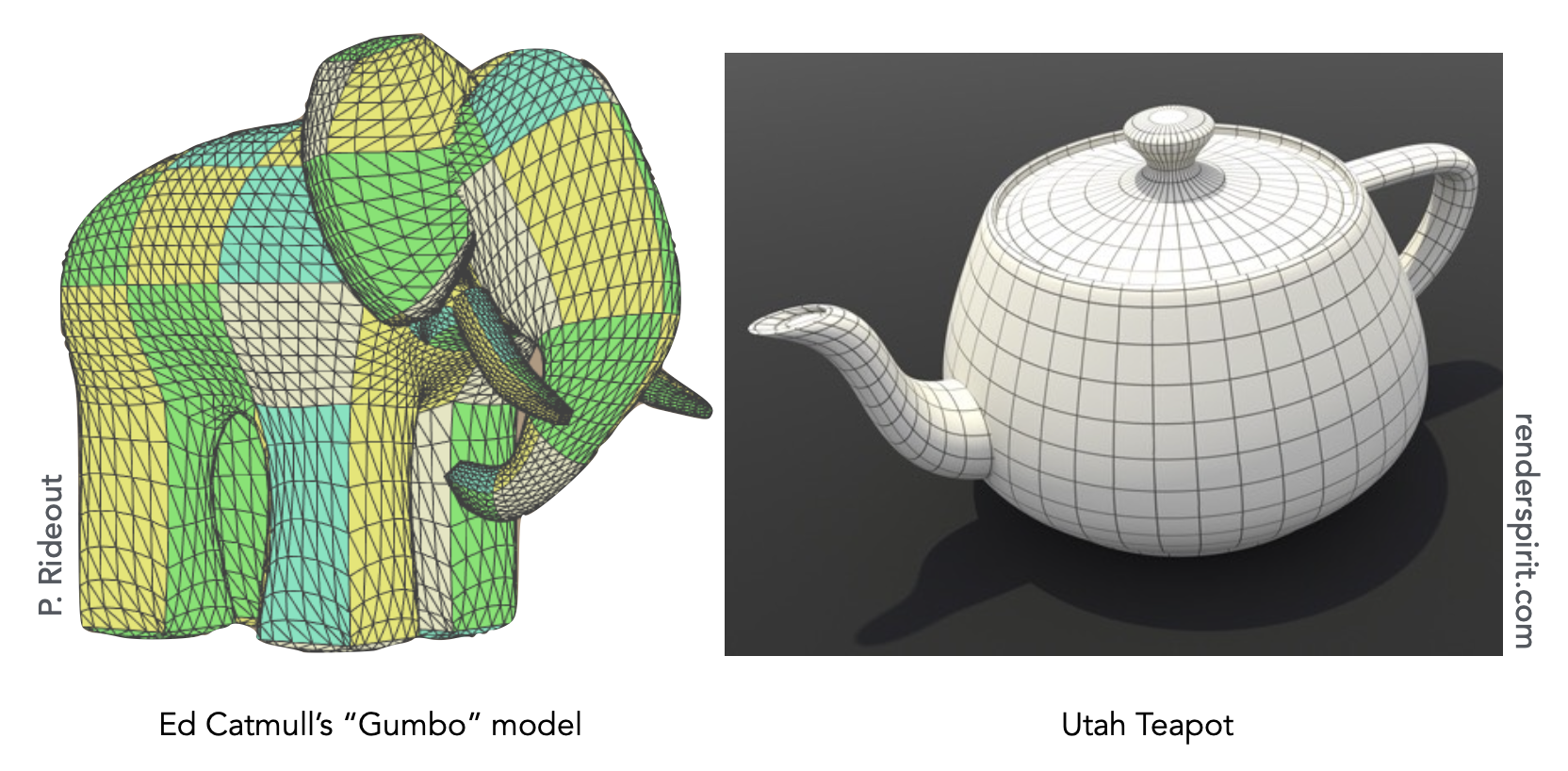

Polygon Mesh⚓︎

存储顶点和多边形（通常是三角形或四边形）
更易于进行处理 / 模拟，以及自适应采样
需要更复杂的数据结构
可能是图形学中最常见的表示

The Wavefront Object File (.obj) Format⚓︎

Wavefront 目标文件是一种标准几何定义文件格式，通常用于描述三维模型的几何数据。

在图形学的研究经常被用到
该文件是一种文本文件，指定顶点、法线、纹理坐标系，以及它们的连通性(connectivities)

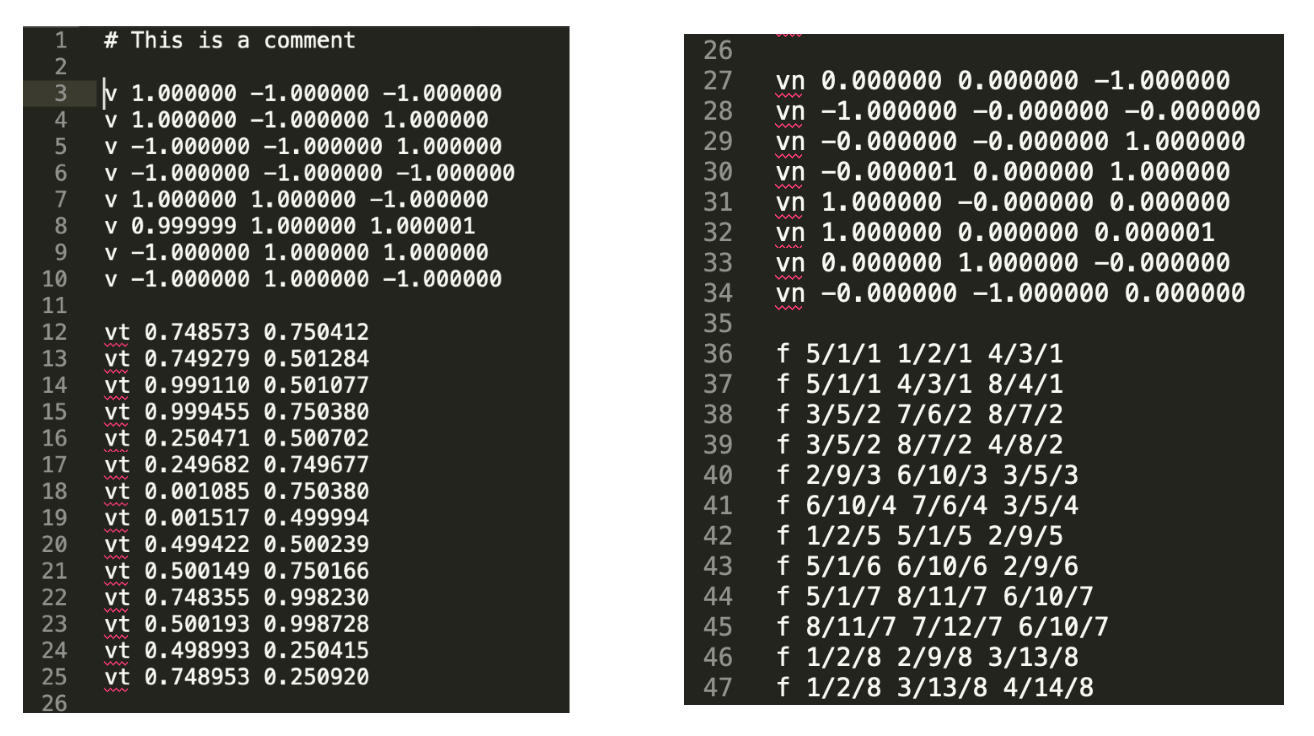

例子

这个文件表示的是一个立方体的模型
从左往右，分别指定了顶点（3-10 行）、纹理坐标（12-25 行）、法线（27-34 行）、连通性（36-47 行）的数据
立方体有六个面，故有六条法线，所以这里部分法线数据是冗余的
对于连通性那块的每一行，每个数据分别表示“顶点 / 纹理坐标 / 法线”，每行表示三个点的关系

Curves⚓︎

Bézier Curves⚓︎

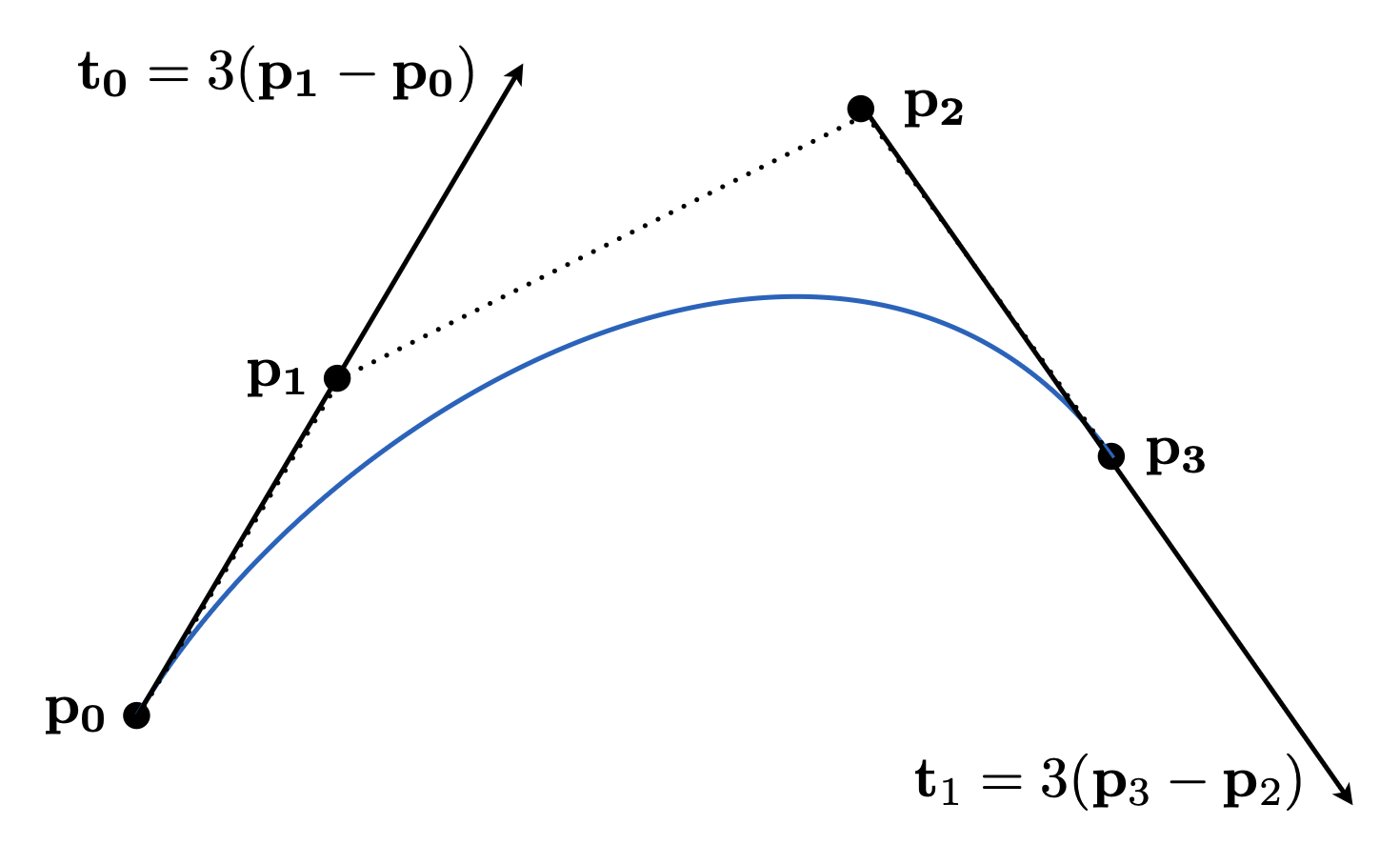

贝塞尔曲线(Bézier curves) 由一系列控制点定义。下面展示的是一段三次贝塞尔曲线：

曲线不必经过所有控制点，但一定会经过起点和终点
起点和终点处的切线方向是固定的，分别是从起点到第二个点的向量（$\bm{t_0}$），以及从倒数第二个点到终点的向量方向（$\bm{t_1}$）
至于向量中的系数 3，暂时不要深究，稍后会做解释

De Casteljau’s Algorithm⚓︎

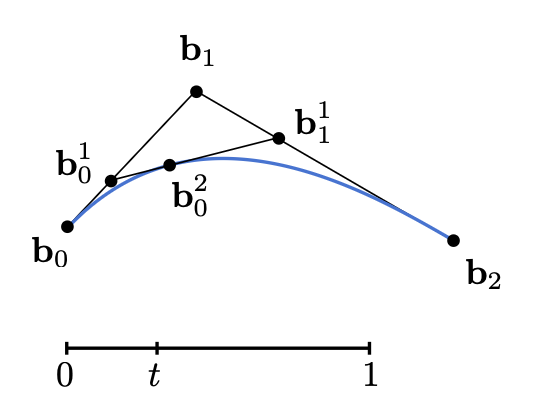

根据已知的控制点找出贝塞尔曲线的算法是德卡斯特里奥算法(De Casteljau Algorithm)。下面以二次贝塞尔曲线为例介绍如何求解：

考虑（三个）控制点
创建时域 [0, 1]；对于时域上的一点 t，先在一条边上使用线性插值插入一个点
另一条边也这么做
递归地重复上述操作，直至只剩下一条线段，此时就确定 t 对应在曲线上的位置
对 [0, 1] 上的每个 t，执行上述算法，得到一条完整的曲线

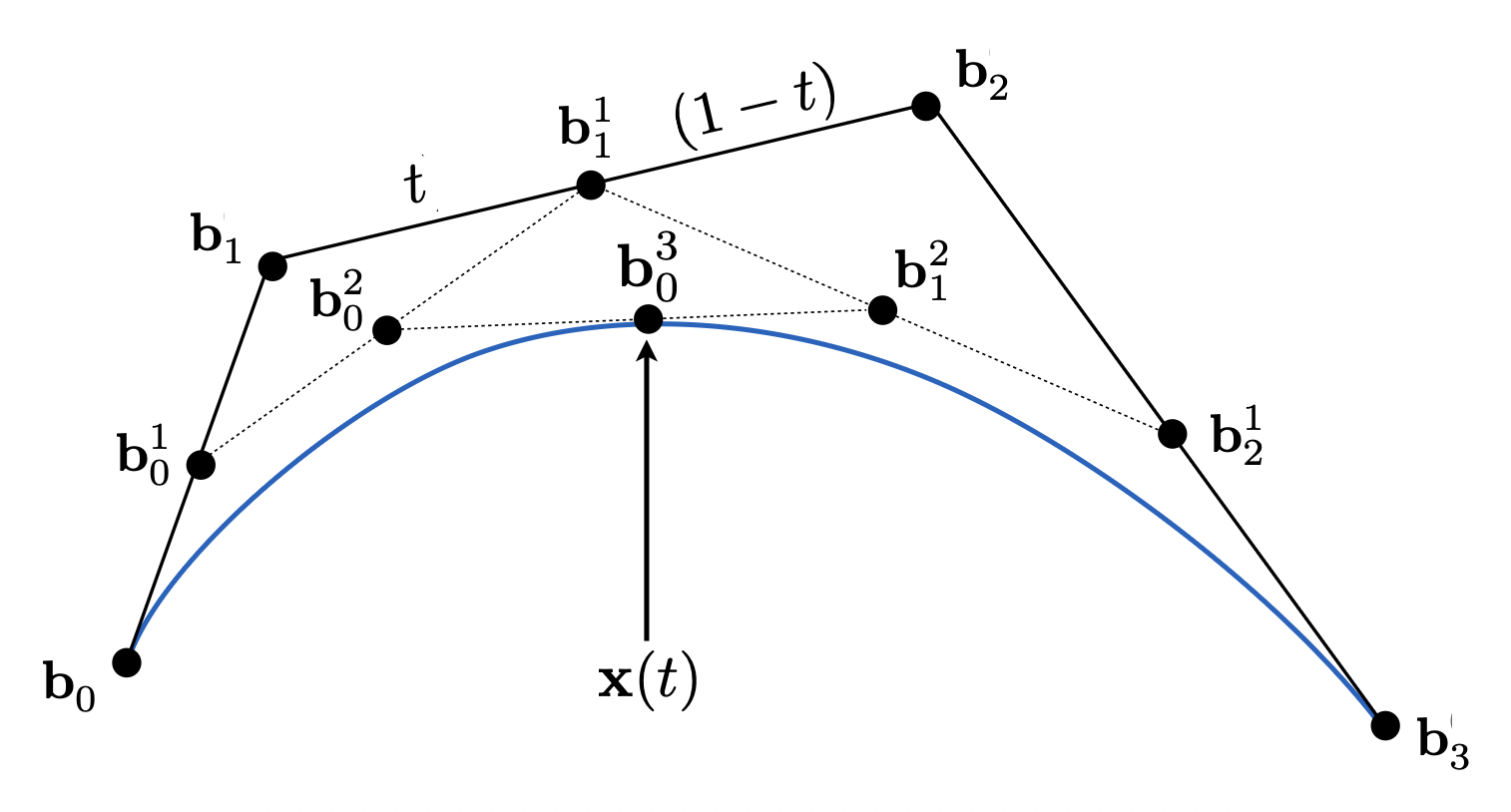

对三次贝塞尔曲线（四个控制点）也可采用相同的递归线性插值方法：

动画演示

来源：https://acko.net/files/fullfrontal/fullfrontal/wdcode/online.html（幻灯片做得很酷炫，很难想象是 2013 年制作的）

Algebraic Formula⚓︎

接下来从代数角度看贝塞尔曲线的求解过程。通过德卡斯特里奥算法，我们得到了一堆按金字塔形状排布的系数，其中金字塔顶端的系数就是最终要求的点。

以二次贝塞尔曲线为例，将每个系数的表达式展开，得到：

\[ \begin{align*} \bm{b}_0^1(t) & = (1 - t)\bm{b}_0 + t\bm{b}_1 \\ \bm{b}_1^1(t) & = (1 - t)\bm{b}_1 + t\bm{b}_2 \\ \bm{b}_0^2(t) & = (1 - t)\bm{b}_0^1 + t\bm{b}_1^1 \\ & = (1 - t)^2\bm{b}_0 + (1 - t)t \bm{b}_1 + t^2\bm{b}_2 \\ \end{align*} \]

一般地，我们可以用伯恩斯坦多项式(Bernstein polynomial) 表示 n 阶贝塞尔曲线： $$ \bm{b}^n (t) = \bm{b}^n_0 (t) = \sum\limits_{j=0}^n \bm{b}_j B_j^n (t) $$

$\bm{b}^n (t)$：n 阶贝塞尔曲线（n 阶向量多项式）
$\bm{b}_j$：贝塞尔控制点（$\mathbb{R}^N$ 范围内的向量）
$B_j^n (t)$：伯恩斯坦多项式（n 阶标量多项式）

\[ B_j^n (t) = \begin{pmatrix}n \\ i\end{pmatrix} t^i (1 - t)^{n - i} \]
- $n = 3$ 时，伯恩斯坦多项式的函数曲线如下，可以看到这些曲线是对称的

例子

假设 $n = 3$ 且在 $\mathbb{R}^3$ 范围内，即控制点位于三维空间，分别为： $$ \bm{b}_0 = (0, 2, 3), \bm{b}_1 = (2, 3, 5), \bm{b}_2 = (6, 7, 9), \bm{b}_3 = (3, 4, 5) $$

这些点定义了一条三次贝塞尔曲线，它是一个关于 $t$ 的三次多项式： $$ \bm{b}^n (t) = \bm{b}_0 (1 - t)^3 + \bm{b}_1 3t(1 - t)^2 + \bm{b}_2 3t^2 (1 - t) + \bm{b}_3 t^3 $$

Properties⚓︎

端点插值
- 对于三次贝塞尔曲线，$\bm{b}(0) = \bm{b}_0, \bm{b}(1) = \bm{b}_3$
端点的切线和两段的线段平行
- 对于三次贝塞尔曲线，$\bm{b}'(0) = 3(\bm{b}_1 - \bm{b}_0), \bm{b}'(1) = 3(\bm{b}_3 - \bm{b}_2)$
关于仿射变换：可通过变换控制点来变换贝塞尔曲线
关于凸包(convex hull)：贝塞尔曲线一定位于控制点构成的凸包内
- 可以这样理解凸包：假如木板上有一组钉好的钉子（位置随意），现在用一根橡皮筋包住这些钉子——先将橡皮筋拉大，覆盖所有的钉子，然后松手，皮筋收紧时也能包住所有的点，此时这根皮筋就是这组钉子的凸包

Piecewise Bézier Curves⚓︎

贝塞尔曲线的一个缺陷是：当曲线阶数过高时，即有很多控制点时，反而很难控制曲线的弯曲。比如对于右图所示情况，曲线本应该按控制点排布弯来弯去的，但实际上没有什么弯曲。

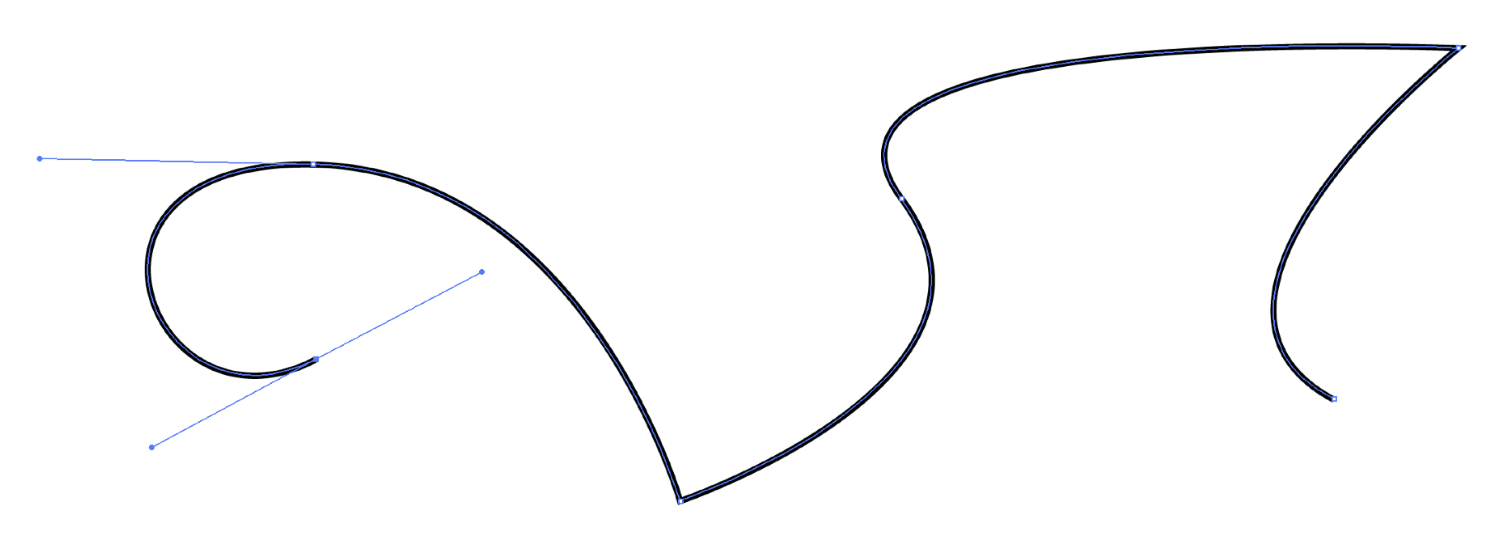

改进措施就是不要用一段高阶贝塞尔曲线，而是将多段低阶贝塞尔曲线串起来，这种技术就叫做逐段贝塞尔曲线(piecewise Bézier curve)。其中的逐段三次贝塞尔曲线是一种很常用的方法，被广泛应用在字体、路径、Illustrator 和 Keynote 中，如下图所示。

Demo

可以到这个网站上操控逐段三次贝塞尔曲线。

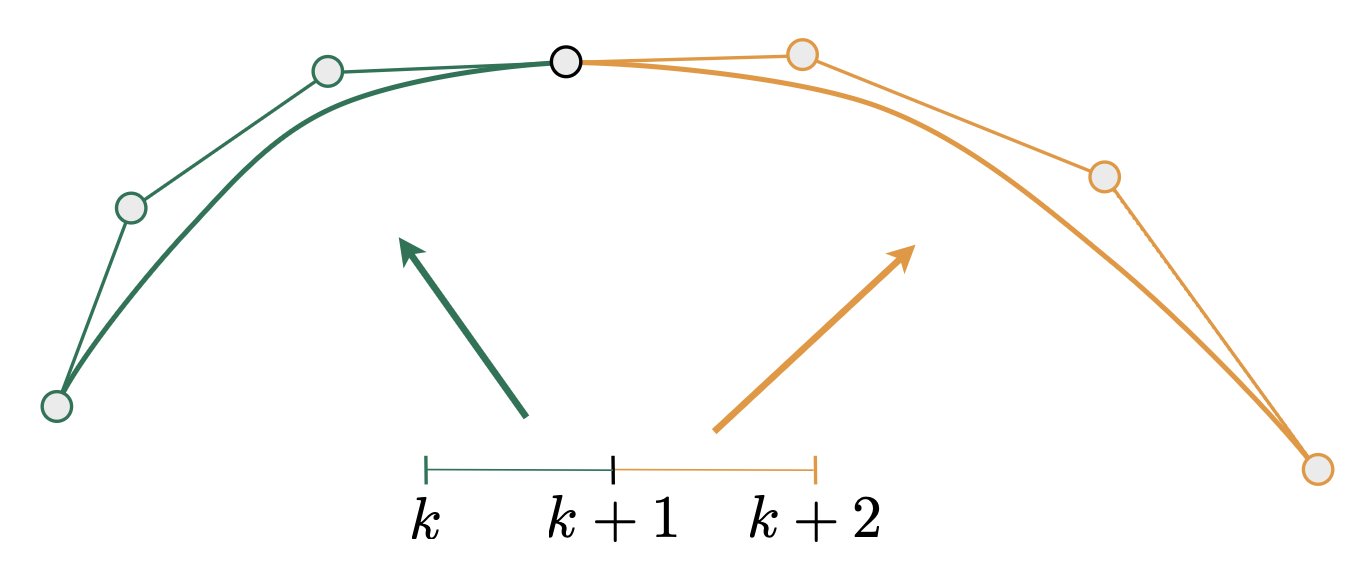

假设两条相邻的贝塞尔曲线为：$\mathbf{a}: [k, k+1] \rightarrow \mathbb{R}^N, \mathbf{b}: [k+1, k+2] \rightarrow \mathbb{R}^N$（整数的划分）。

考虑它们的连续性(continuity)：

$C^0$ 连续：$\mathbf{a}_n = \mathbf{b}_0$（即第一段的尾和第二段的首是同一个点）
$C^1$ 连续：$\mathbf{a}_n = \mathbf{b}_0 = \dfrac{1}{2}(\mathbf{a}_{n-1} + \mathbf{b}_1)$（在 $C^0$ 连续的基础上，还要保证该点是邻居点连线的中点）
实际应用中可能还会用到更高阶的连续，但这里就不介绍了

Splines⚓︎

样条(splines) 是一条通过一组给定的点，并具有一定数量的连续导数的连续曲线。简言之，就是一条可控的曲线。

其中一种经典的样条叫做 B 样条(B-spline)（基样条(basis spline) 的缩写）。它要求比贝塞尔曲线更多的信息，并满足所有贝塞尔曲线具备的性质（即 B 样条是贝塞尔曲线的超集）。不过我们不会展开解释 B 样条以及相关概念（比如 NURBS）的原理。

另外也不会介绍曲线相关的运算，比如增减曲线阶数等。感兴趣的读者可观看胡事民教授的课程：https://www.bilibili.com/video/av66548502?from=search&seid=65256805876131485

Surfaces⚓︎

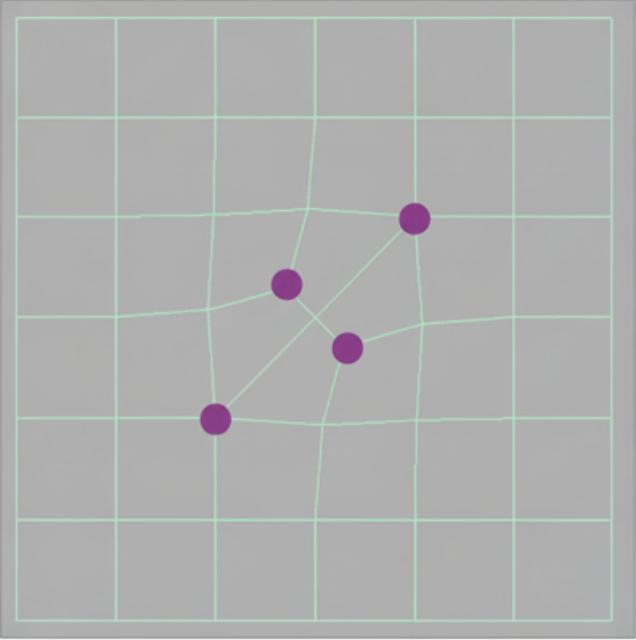

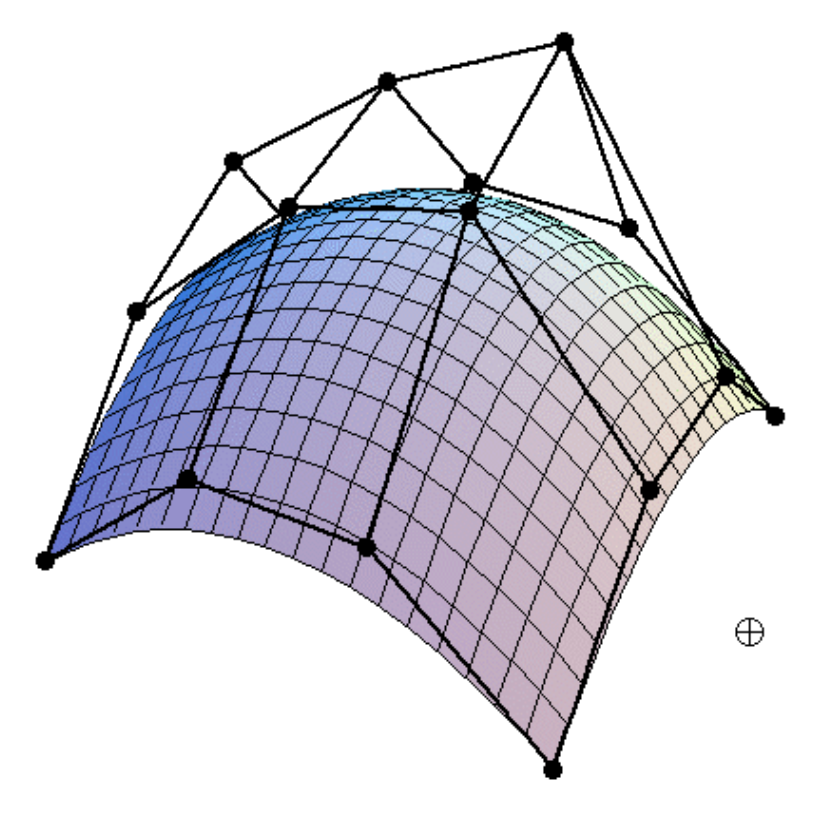

Bézier Surfaces⚓︎

将贝塞尔曲线扩展到曲面上

我们可以使用两次贝塞尔曲线，以类似双线性插值的方式得到贝塞尔曲面。比如一个三维的贝塞尔曲面就可以通过两条三次贝塞尔曲线得到，此时需要 4x4 个控制点。

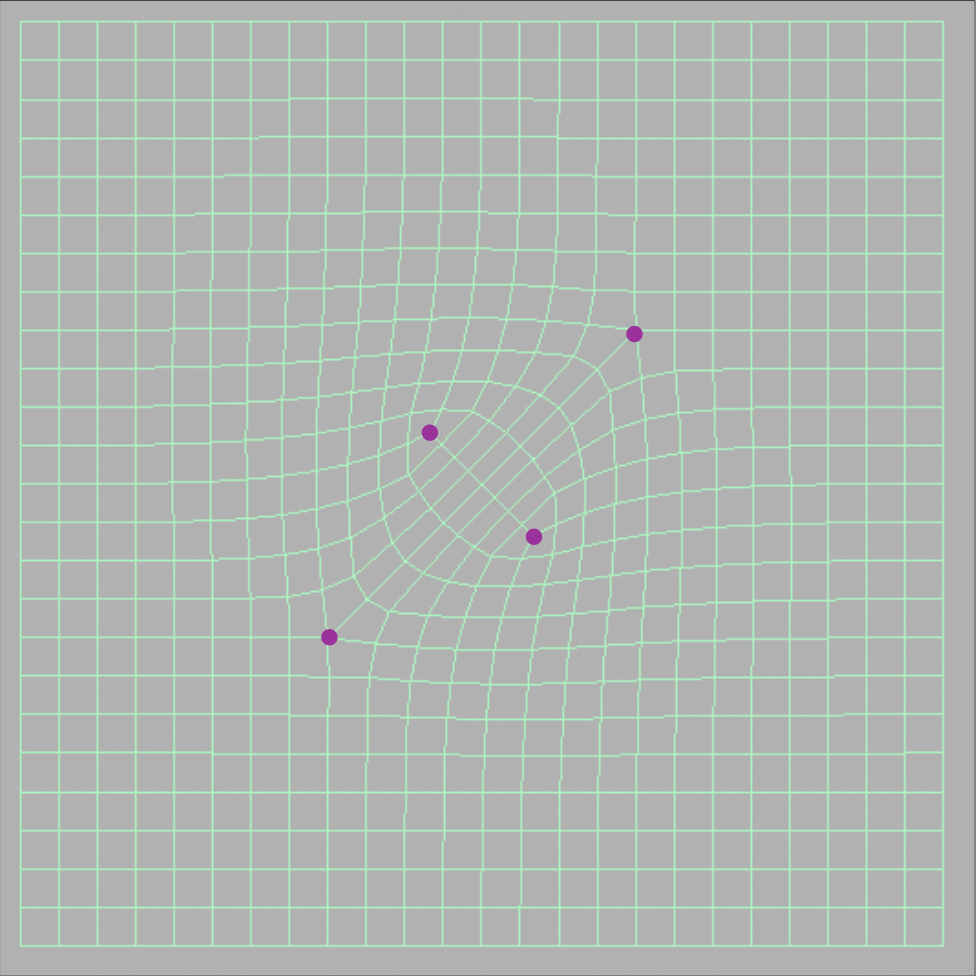

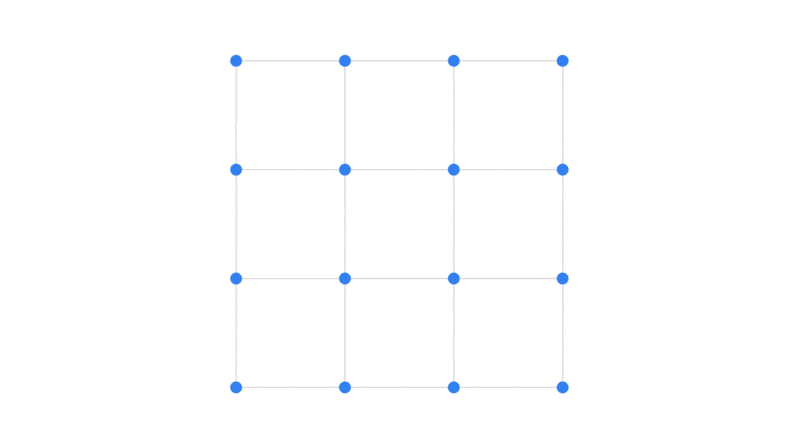

动画演示

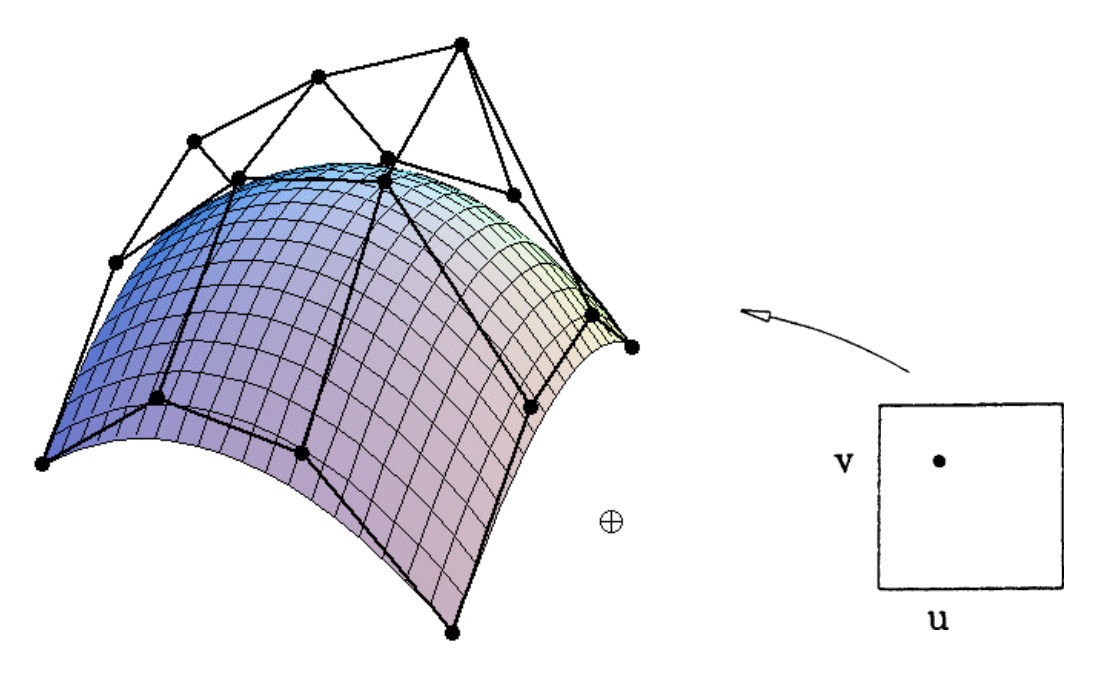

对于双三次贝塞尔曲面块 (bi-cubic Bezier surface patch)

输入：4x4 的控制点
输出：由在 $[0, 1]^2$ 内被 $(u, v)$ 参数化的二维曲面

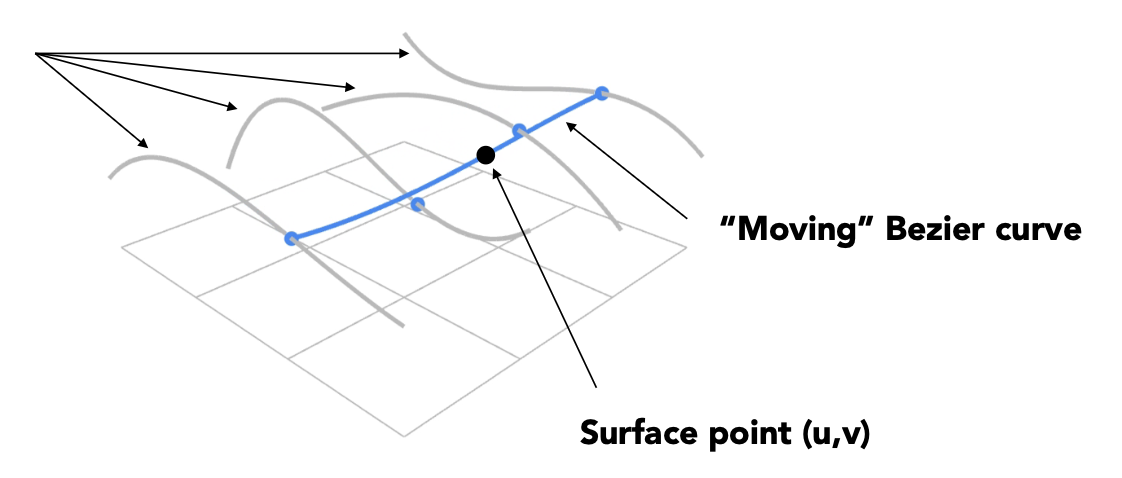

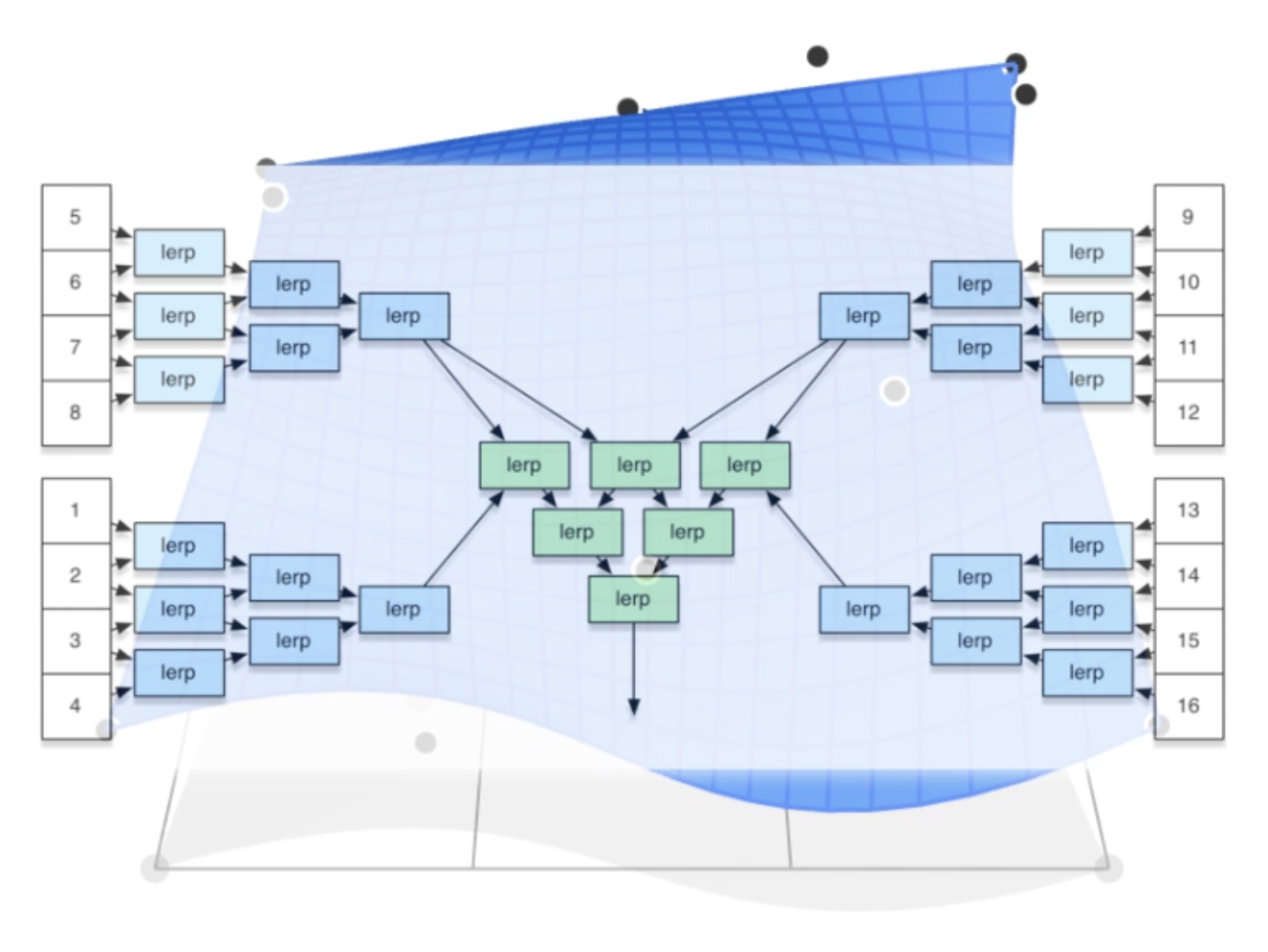

贝塞尔曲面的求解方法是使用可分离的一维德卡斯特里奥算法(separable 1D De Casteljau algorithm)。

目标：求解关于 $(u, v)$ 的曲面位置
使用德卡斯特里奥算法，对 4 条贝塞尔曲线的每条线求解一个点 $u$。这为“移动”的贝塞尔曲线提供了 4 个控制点
再使用一维的德卡斯特里奥算法求解“移动 " 曲 " 线上的点 $v$

Mesh Operations: Geometry Processing⚓︎

网格运算包括：

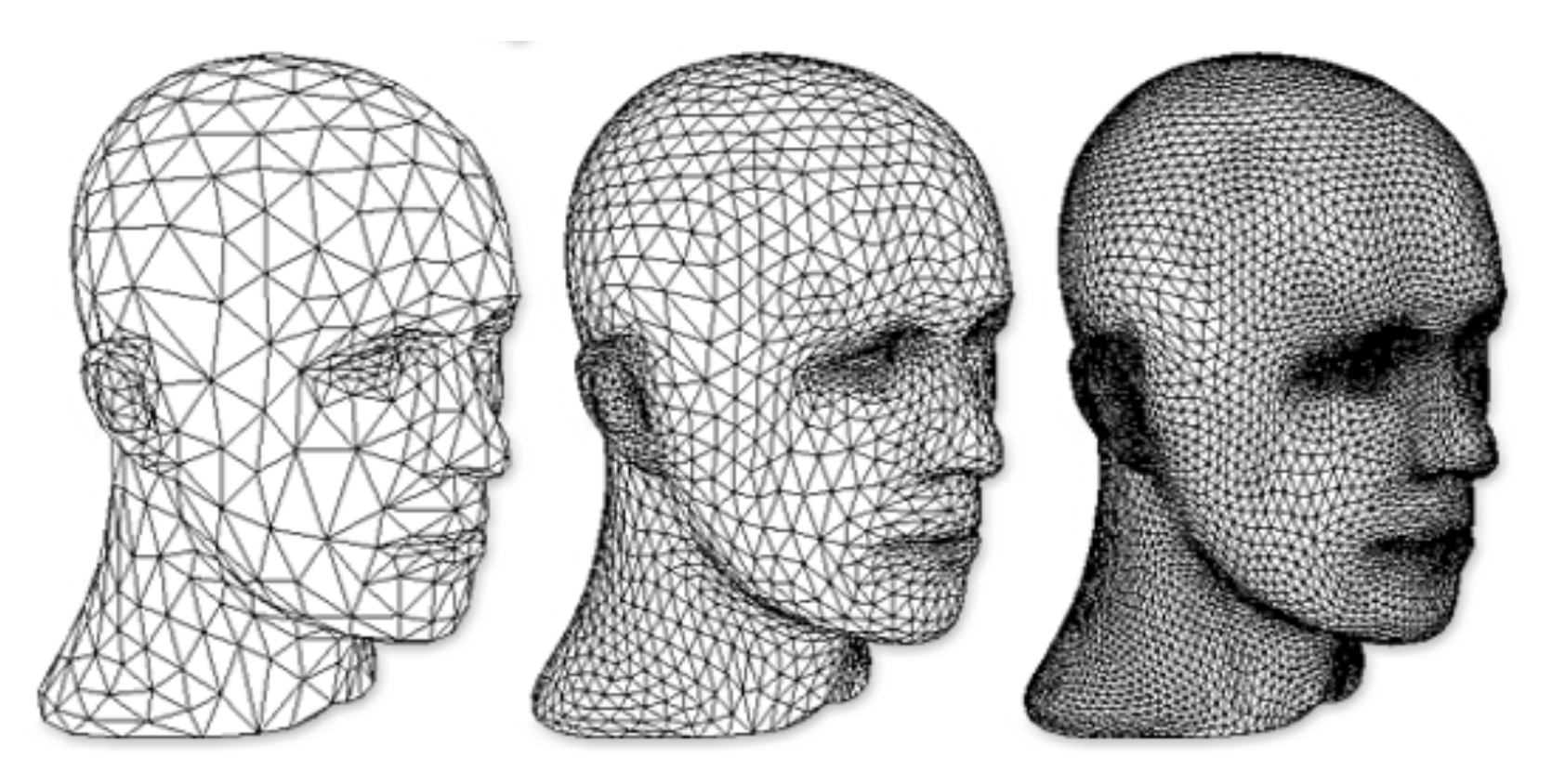

网格细分(mesh subdivision)（升采样 (upsampling)）：提升分辨率

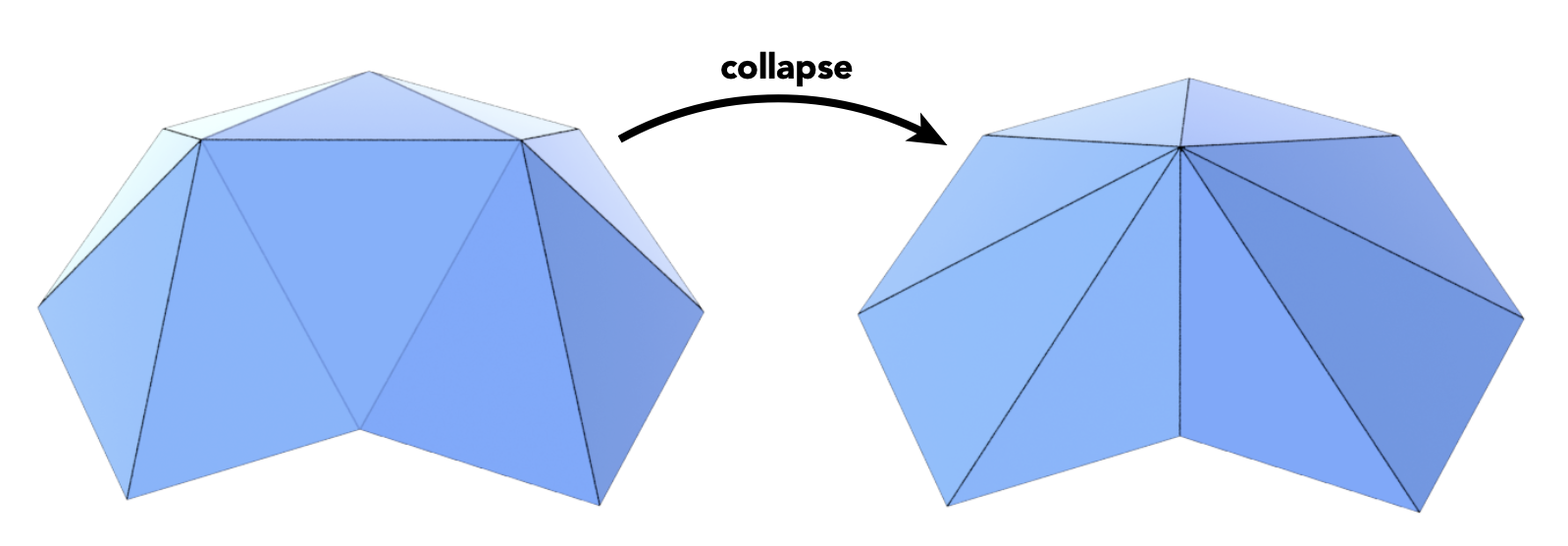

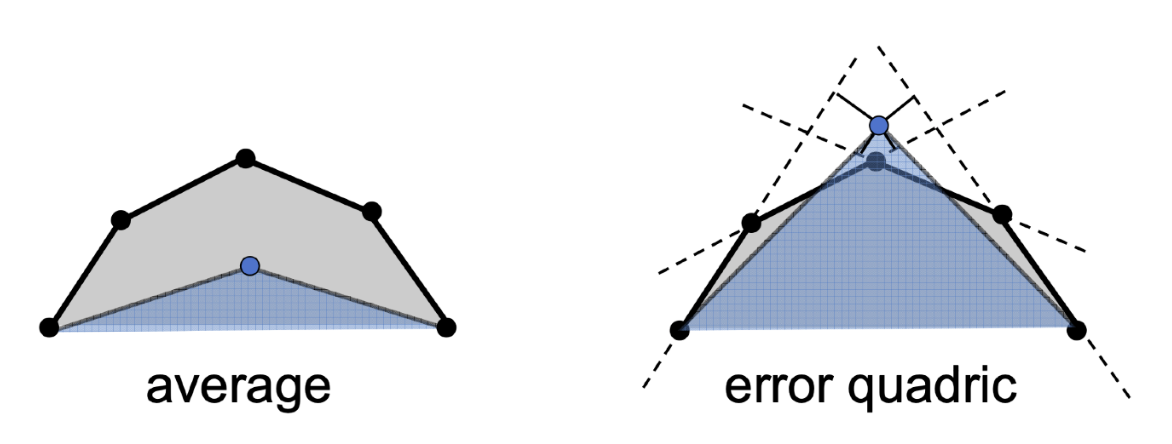

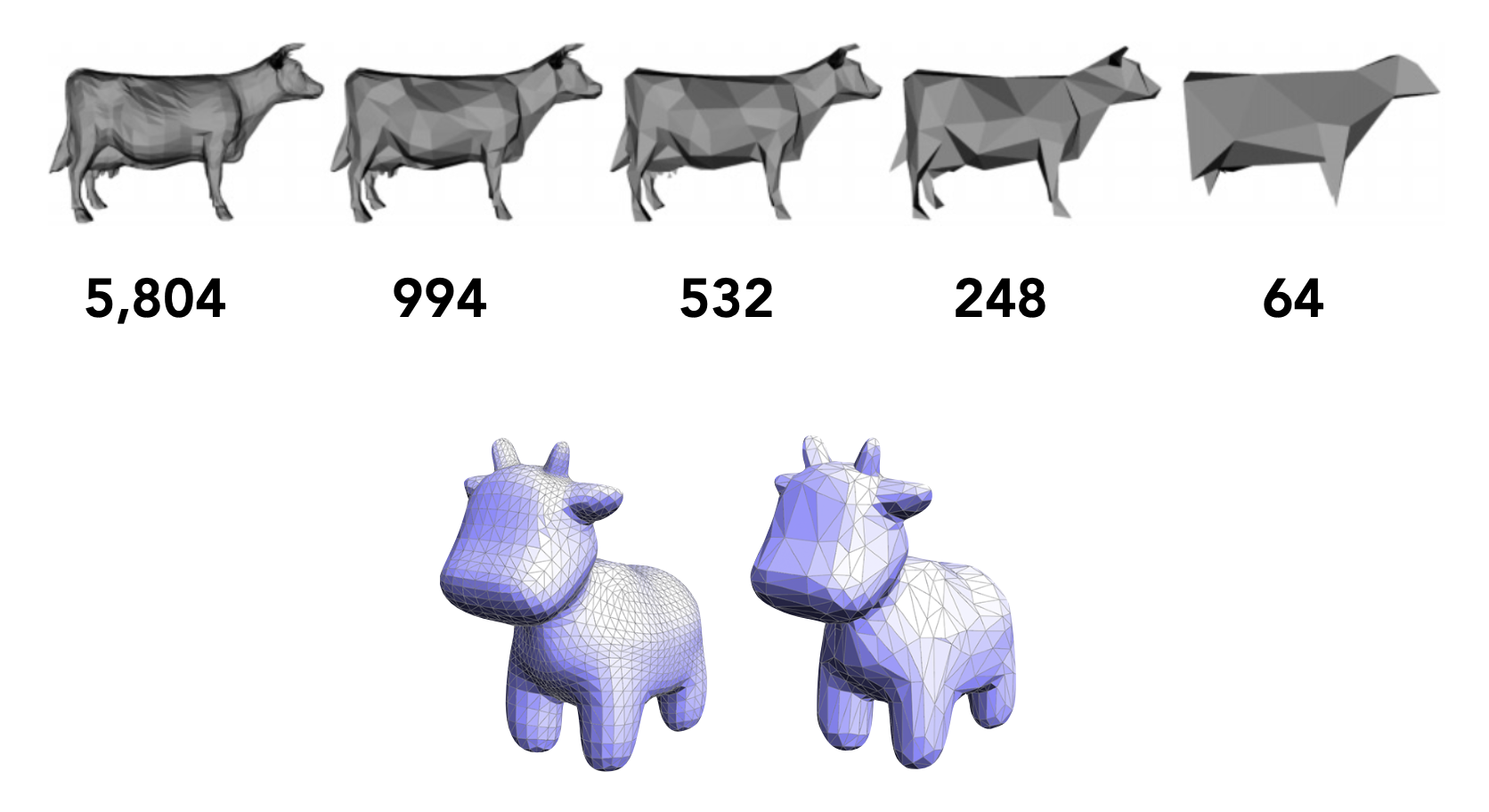

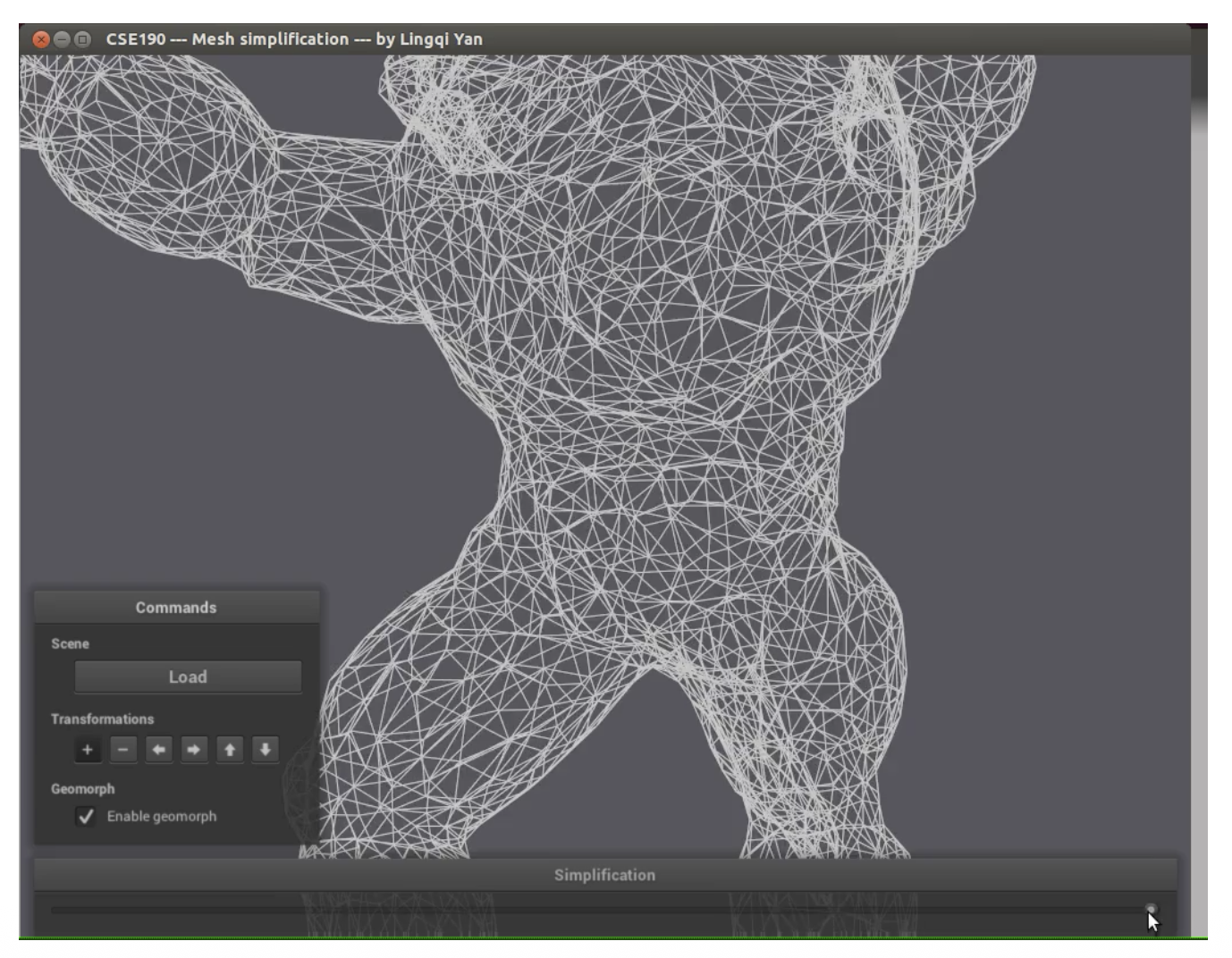

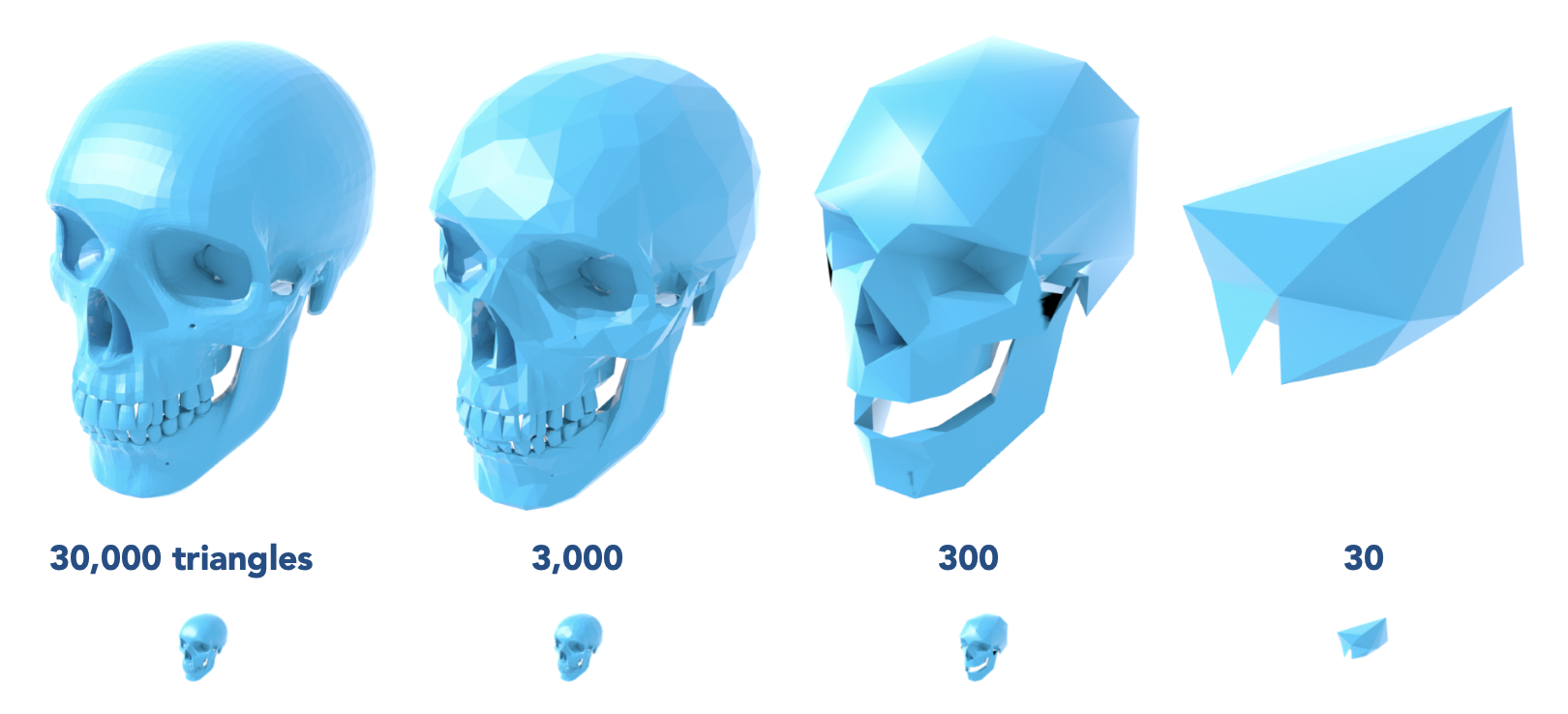

网格简化(mesh simplification)（降采样 (downsampling)）：降低分辨率，但保留形状 / 外观
- 牛耳、牛角都有截断，可见简化后模型质量下降
网格正则化(mesh regularization)：修改采样分布（几乎全部使用正三角形）以提升模型质量

Subdivision⚓︎

Loop Subdivision⚓︎

这里的 "Loop" 不是循环的意思，而是算法发明者的姓氏。

Loop 细分（~~Loop 不知道翻译成什么（悲）~~）是一种常见的用于三角形网格的细分法则。执行步骤大致如下：

创建更多的三角形（顶点）
调整这些三角形的位置

先来看如何“创建更多的三角形”：

将一个三角形划分为四个小三角形（此时会产生新的顶点）
根据权重赋予新的顶点位置，其中新旧顶点的更新策略有所不同
- 新顶点（两个三角形中间的白色顶点）：更新至 $\dfrac{3}{8} (A + B) + \dfrac{1}{8} (C + D)$
- 旧顶点（图中度为 6 的顶点）：更新至 $(1 - nu) \cdot \text{original\_position} + u \cdot \text{neighbor\_pos\_sum}$
  - 其中 $n$ 为度，$u = \begin{cases}\frac{3}{16} & \text{if } n = 3 \\ \frac{3}{8n} & \text{otherwise} \end{cases}$

例子

Catmull-Clark Subdivision⚓︎

前面介绍的细分法只能用于三角形网格。对于更一般的情况，我们要用 Catmull-Clark 细分来做。下面用伪代码的形式展示过程：

Each subdivision loop:
    Add vertex in each face
    Add midpoint on each edge
    Connect all new vertices

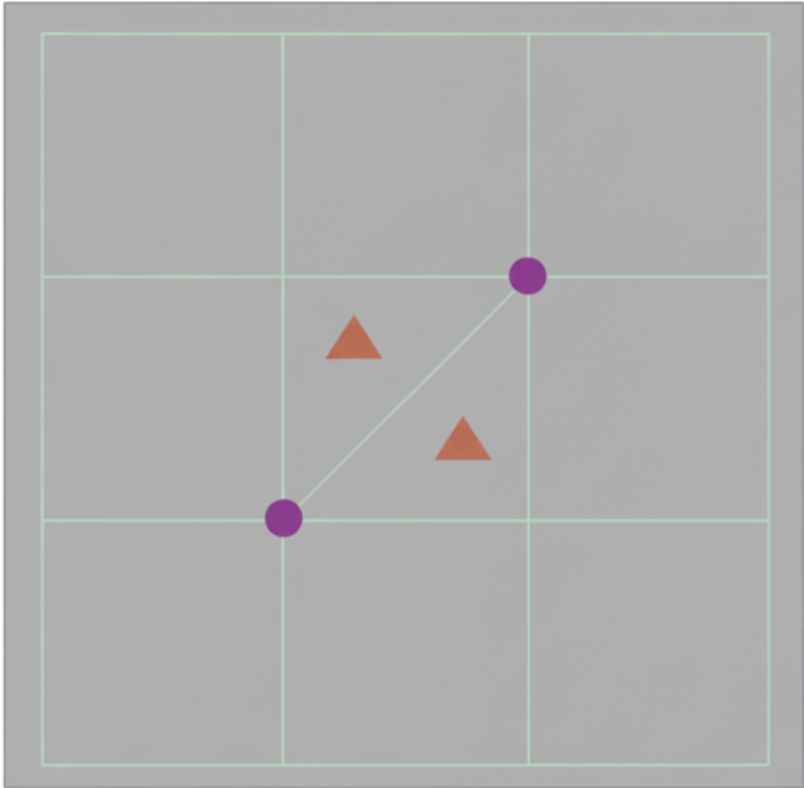

以下图为例，我们来执行一遍上述细分。

三角形标注区域为非四边形面(non-quad face)
圆点标注地点为奇异点(extraordinary vertex)（度 != 4）

细分后的结果如下：

可以看到，每个非四边形会引入一个奇异点，并且经过一次细分后，非四边形面就会消失。下面两张图是继续细分后的结果：

对于四边形网格，Catmull-Clark 细分的更新法则如下：

面上的点：$f = \dfrac{v_1 + v_2 + v_3 + v_4}{4}$
边上的点：$e = \dfrac{v_1 + v_2 + f_1 + f_2}{4}$
顶点上的点：$v = \dfrac{f_1 + f_2 + f_3 + f_4 + 2(m_1 + m_2 + m_3 + m_4) + 4p}{16}$
- 其中 $m$ 为边的中点，$p$ 为旧的顶点上的点
