Chap 7: Iterative Techniques in Matrix Algebra⚓︎

1594 个字 10 行代码 预计阅读时间 8 分钟

目标:同第 6 章,还是求解 \(A \bm{x} = \bm{b}\)

思路

类似求解 \(f(x) = 0\) 用的不动点迭代:

  • 先将 \(A \bm{x} = \bm{b}\) 转化为等价的 \(\bm{x} = T\bm{x} + \bm{c}\) 的形式
  • 然后从初始猜测值 \(\bm{x}^{(0)}\) 开始 \(\bm{x}^{(k+1)} = T\bm{x}^{(k)} + \bm{c}\) 的迭代,得到(收敛的)序列 \(\{\bm{x}^{(k)}\}\)

上述思路的优势在于:

  • 可以通过迭代次数来控制精度
  • 迭代技术被实际运用于求解稀疏的(sparse) 线性方程组

接下来我们需要分析:

  • 如何设计一个迭代方案
  • 在何种条件下序列将会收敛
  • 某个方法的收敛速度有多快
  • 误差评估

Norms of Vectors and Matrices⚓︎

Vector Norms⚓︎

\(R^n\) 上的向量范数(vector norm) 是一个函数 \(\| \cdot \|\)\(\forall \bm{x}, \bm{y} \in R^n, \alpha \in C\),它将基于以下性质,从 \(R^n\) 映射到 \(R\)

  • 正定\(\| \bm{x} \| \ge 0, \| \bm{x} \| = 0 \Leftrightarrow \bm{x} = \bm{0}\)
  • 齐次(homogeneous):\(\| \alpha \bm{x} \| = |\alpha| \cdot \| \bm{x} \|\)
  • 三角不等式\(\| \bm{x} + \bm{y}\| \le \| \bm{x} \| + \| \bm{y} \|\)

一些常用的范数:

  • \(\| \bm{x} \|_1 = \sum\limits_{i=1}^n \|x_i\|\)
  • \(\| \bm{x} \|_2 = \sqrt{\sum\limits_{i=1}^n |x_i|^2}\)(欧几里得范数)
  • \(\| \bm{x} \|_p = \Big( \sum\limits_{i=1}^n |x_i|^p \Big)^{\frac{1}{p}}\)
  • \(\| \bm{x} \|_\infty = \max\limits_{1 \le i \le n} |x_i|\)

注:\(\lim\limits_{p \rightarrow \infty} \| \bm{x} \|_p = \| \bm{x} \|_{\infty}\)

一些定义和定理

\(\forall \varepsilon > 0\)\(\exists N(\varepsilon) \in N\),使得 \(\|\bm{x}^{(k)} - \bm{x}\| < \varepsilon\) 成立,那么在 \(R^n\) 上的向量序列 \(\{ \bm{x}^{(k)} \}_{k=1}^{\infty}\) 关于范数 \(\| \cdot \|\) 收敛到 \(\bm{x}\)

当且仅当 \(\lim\limits_{k \rightarrow \infty} x_i^{(k)} = x_i\ (i = 1, 2, \dots, n)\) 时,那么在 \(R^n\) 上的向量序列 \(\{\bm{x}\}_{k=1}^{\infty}\) 关于范数 \(\| \cdot \|_{\infty}\) 收敛到 \(\bm{x}\)

若存在正常数 \(C_1, C_2\),使得 \(C_1 \|\bm{x}\|_B \le \|\bm{x}\|_A \le C_2 \| \bm{x} \|_B\),那么 \(\| \cdot \|_A\) \(\| \cdot \|_B\) 是等价的。

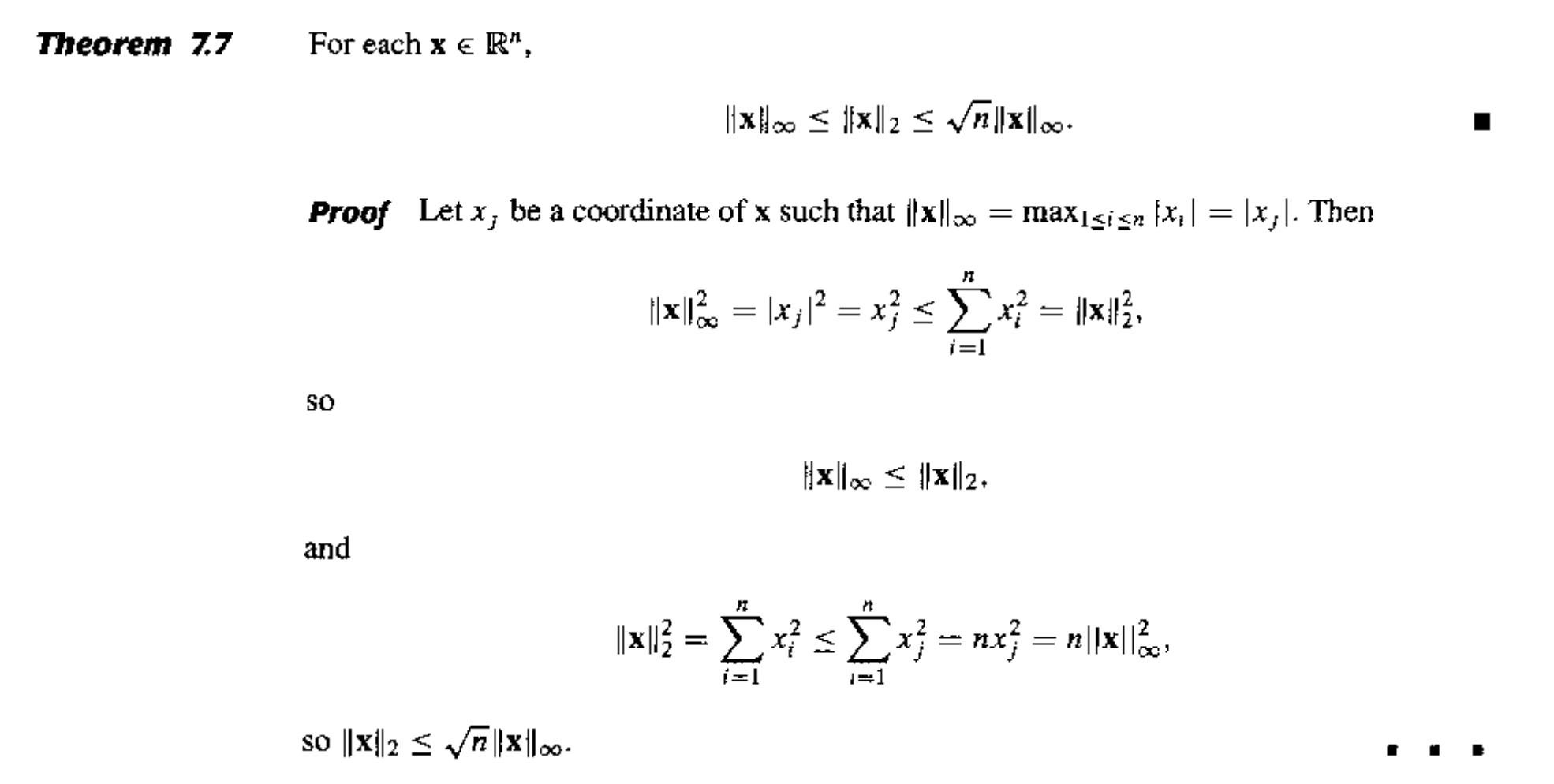

所有在 \(R^n\) 上的向量范数都是等价的。

Matrix Norms⚓︎

对于所有规模为 \(n \times n\) 的矩阵,矩阵范数(matrix norms) 是一个实数值函数 \(\| \cdot \|\)。对于所有规模为 \(n \times n\) 的矩阵 \(A, B\) 以及所有的 \(\alpha \in C\),满足:

  • 正定\(\| A \| \ge 0, \| A \| = 0 \Leftrightarrow A = O\)
  • 齐次\(\| \alpha A \| = |\alpha| \cdot \| A \|\)
  • 三角不等式\(\| A + B \| \le \| A \| + \| B \|\)
  • 🌟 一致性(consistency):\(\| AB \| \le \| A \| \cdot \| B \|\)

(下面两个小人的讨论未整理)

一些常用的范数:

  • 弗罗贝尼乌斯范数(Frobenius norm):\(\| A \|_F = \sqrt{\sum\limits_{i=1}^n \sum\limits_{j=1}^n |a_{ij}|^2}\)
  • 自然范数(natural norm)

    • 算子范数(operator norm)(和向量范数 \(\| \cdot \|\) 关联)

      \[ \| A \|_p = \max\limits_{\bm{x} \ne \bm{0}} \dfrac{\| A \bm{x} \|_p}{\| \bm{x} \|_p} = \max\limits_{\| \bm{x} \|_p = 1} \| A\bm{x} \|_p \]
    • 谱范数(spectral norm):\(\begin{cases} \| A \|_{\infty} = \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}| \\ \| A \|_1 = \max\limits_{1 \le j \le n} \sum\limits_{i=1}^n |a_{ij}| \\ \| A \|_2 = \sqrt{\lambda_{\max} (A^T A)}\end{cases}\)

      证明 \(\|A \|_{\infty} = \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}|\)
      1. 证明 \(\| A \|_{\infty} = \max\limits_{\| \bm{x} \|_{\infty} = 1} \| A \bm{x} \|_{\infty} \le \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}|\)

        \[ \| A \bm{x} \|_{\infty} = \max\limits_{1 \le i \le n} |(A \bm{x})_i| = \max\limits_{1 \le i \le n} |\sum\limits_{j=1}^n a_{ij} x_j| \le \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}| \cdot \max\limits_{1 \le i \le n} |x_j| \]
      2. 证明 \(\| A \|_{\infty} = \max\limits_{\| \bm{x} \|_{\infty} = 1} \| A\bm{x} \|_{\infty} \ge \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}|\)

        • 令第 \(p\) 行为最大行,即满足 \(\sum\limits_{j=1}^n |a_{pj}| = \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}|\)
        • 取一个特殊的单位向量 \(\bm{x}\) 使得 \(x_j = \begin{cases} 1, & \text{if } a_{pj} \ge 0 \\ -1, & \text{if } a_{pj} < 0 \end{cases}\)
        \[ \| A \bm{x} \|_{\infty} = \max\limits_{1 \le i \le n} \Big| \sum\limits_{j=1}^n a_{ij} x_j\Big| \ge \Big| \sum\limits_{j=1}^n a_{pj} x_j \Big| = \Big| \sum\limits_{j=1}^n |a_{pj}| \Big| = \max\limits_{1 \le i \le n} \sum\limits_{j=1}^n |a_{ij}| \]

Eigenvalues and Eigenvectors⚓︎

矩阵 \(A\) 谱半径(spectral radius) \(\rho(A) = \max{| \lambda |}\),其中 \(\lambda\) \(A\) 的特征值。

定理

如果 \(A\) 是一个 \(n \times n\) 的矩阵,那么对于所有的自然范数 \(\| \cdot \|\),有 \(\rho(A) \le \| A \|\) 成立。

证明

对于 \(A\) 的任何特征值 \(\lambda\) 以及特征向量 \(\| \bm{x} \|\),且 \(\| \bm{x} \| = 1\),有:

\[ |\lambda| \cdot \| \bm{x} \| = \| \lambda \bm{x} \| = \| A\bm{x} \| \le \| A \| \cdot \| \bm{x} \| \]

\(\forall i, j = 1, 2, \dots, n\),有 \(\lim\limits_{k \rightarrow \infty} (A^k)_{ij} = 0\),那么称规模为 \(n \times n\) 的矩阵 \(A\) 收敛的。

Iterative Techniques for Solving Linear Systems⚓︎

Jacobi Iterative Method⚓︎

对于线性方程组 \(\begin{cases}a_{11}x_1 + a_{12}x_2 + \dots + a_{1n}x_n = b_1 \\ a_{21}x_1 + a_{22}x_2 + \dots + a_{2n}x_n = b_2 \\ \dots \\ a_{n1}x_1 + a_{n2}x_2 + \dots + a_{nn}x_n = b_n\end{cases}\),当 \(a_{ii} \ne 0\) 时,可以解得:

\[ \begin{cases} x_1 = \dfrac{1}{a_{11}}(-a_{12}x_2 - \dots - a_{1n}x_n + b_1) \\ x_2 = \dfrac{1}{a_{22}}(-a_{21}x_1 - \dots - a_{2n}x_n + b_1) \\ x_n = \dfrac{1}{a_{nn}}(-a_{n1}x_1 - \dots - a_{1n, n-1}x_{n-1} + b_n) \end{cases} \]

用矩阵形式表示上述线形方程组,并转化为以下形式:

那么:

\[ \begin{align} A\bm{x} = \bm{b} & \Leftrightarrow (D - L - U)\bm{x} = \bm{b} \notag \\ & \Leftrightarrow D\bm{x} = (L + U) \bm{x} + \bm{b} \notag \\ & \Leftrightarrow \bm{x} = \underbrace{D^{-1} (L + U)}_{T_j} \bm{x} + \underbrace{D^{-1} \bm{b}}_{\bm{c_j}} \notag \\ \dots & \dots \notag \end{align} \]

所以对于第 \(k\) 次高斯消元而言,\(\bm{x}^{(k)} = T_j \bm{x}^{(k-1)} + \bm{c_j}\),其中 \(T_j\) 被称为雅可比迭代矩阵(Jacobi iterative matrix)。

算法:雅可比迭代方法

对于给定的初始近似解 \(\bm{x}^{(0)}\),求解 \(A\bm{x} = \bm{b}\)

  • 输入:方程和未知数的个数 \(n\),矩阵元素 \(a[][]\),常数项 \(b[]\),初始近似解 \(X0[]\),容忍值 \(TOL\),最大迭代次数 \(N_{max}\)
  • 输出:近似解 \(X[]\) 或错误信息
Step 1  Set k = 1;
Step 2  while (k <= N_max) do step 3-6
        Step 3  for i = 1, ..., n
                    Set X_i = (b_i - sum(j=1, j!=i, j<=n, a_ij X0_j)) / a_ii;  // compute x_k
        Step 4  if norm(X - X_0)_infty = max(1<=i<=n, X_i - X0_i) < TOL then Output(X[]);
                STOP;    // successful
        Step 5  for i = 1, ..., n  Set X0[] = X[];  // update X0
        Step 6  Set k++;
Step 7  Output (Maximum number of iterations exceeded);
        STOP.    // unsuccessful

Gauss-Seidel Iterative Method⚓︎

观察线性方程组的解:

\[ \begin{align} x_2^{(k)} & = \dfrac{1}{a_{22}}(\textcolor{red}{-a_{21}x_1^{(k)}} - a_{23}x_3^{(k-1)} - a_{24}x_4^{(k-1)} - \dots - a_{2n}x_n^{k-1} + b_2) \notag \\ x_3^{(k)} & = \dfrac{1}{a_{33}}(\textcolor{red}{-a_{31}x_1^{(k)} - a_{32}x_2^{(k)}} - a_{34}x_4^{(k-1)} - \dots - a_{3n}x_n^{k-1} + b_3) \notag \\ \dots \notag \\ x_n^{(k)} & = \dfrac{1}{a_{nn}}(\textcolor{red}{-a_{n1}x_1^{(k)} -a_{n2}x_2^{(k)} -a_{n3}x_3^{(k)} - \dots - a_{n, n-1}x_{n-1}^{k}} + b_n) \notag \end{align} \]

用矩阵形式表述为:

\[ \begin{align} & \bm{x}^{(k)} = D^{-1} (L\bm{x}^{(k)} + U\bm{x}^{(k-1)}) + D^{-1} \bm{b} \notag \\ \Leftrightarrow & (D - L)\bm{x}^{(k)} = U\bm{x}^{(k-1)} + \bm{b} \notag \\ \Leftrightarrow & \bm{x}^{(k)} = \underbrace{(D - L)^{-1} U }_{T_g} \bm{x}^{(k-1)} + \underbrace{(D - L)^{-1}}_{\bm{c}_g} \bm{b} \notag \end{align} \]

其中 \(T_g\) 高斯 - 赛德尔迭代矩阵(Gauss-Seidel iterative matrix)。

Convergence of Iterative Method⚓︎

现在我们来考察迭代法 \(\bm{x}^{(k)} = T\bm{x}^{(k-1)} + \bm{c}\) 的收敛性。

定理

以下语句是等价的:

  • \(A\) 是一个收敛矩阵
  • 对于某些自然范数,\(\lim\limits_{n \rightarrow \infty} \| A^n \| = 0\)
  • 对于所有自然范数,\(\lim\limits_{n \rightarrow \infty} \| A^n \| = 0\)
  • \(\textcolor{red}{\rho(A) < 1}\)
  • \(\forall \bm{x},\ \lim\limits_{n \rightarrow \infty} A^n \bm{x} = \bm{0}\)

下面一串式子有待理解和整理:

\[ \textcolor{red}{\bm{e}^{(k)}} = \bm{x^{(k)}} - \bm{x^*} = (T\bm{x^{(k-1)}} + \bm{c}) - (T\bm{x^*} + \bm{c}) = T(\bm{x}^{(k-1)} - \bm{x^*}) = \textcolor{red}{T \bm{e^{(k-1)}}} \]

根据上述递推式,可以得到 \(\bm{e^{(k)}} = T^k \bm{e^{(0)}}\),因此

\[ \|\bm{e^{(k)}}\| \le \| T \| \cdot \| \bm{e^{(k-1)}} \| \le \dots \le \| T \|^k \cdot \| \bm{e^{(0)}} \| \]
  • 充分条件:\(\|T\| < 1\ \Rightarrow\ \|T\|^k \rightarrow 0\ \text{as}\ k \rightarrow \infty\)
  • 必要条件:\(\bm{e^{(k)}} \rightarrow \bm{0}\ \text{as}\ k \rightarrow \infty\ \Rightarrow T^k \rightarrow O\)

定理

\(\forall \bm{x^{(0)}} \in R^n\),由 \(\bm{x}^{(k)} = T\bm{x}^{(k-1)} + \bm{c}\ (k \ge 1)\) 定义的序列 \(\{ \bm{x^{(k)}} \}_{k=0}^\infty\),当且仅当 \(\textcolor{red}{\rho(T) < 1}\) 时,会收敛到 \(\bm{x} = T\bm{x} + \bm{c}\) 的唯一解。

证明
  • 假如 \(\rho(T) < 1\),那么

    \[ \begin{align} \bm{x}^{(k)} & = T\bm{x}^{(k-1)} + \bm{c} = T(T\bm{x}^{(k-2)} + \bm{c}) + \bm{c} = T^2 \bm{x^{(k-2)}} + (T + I)\bm{c} \notag \\ & = \dots = \cancel{T^k\bm{x^{(0)}}} + (\textcolor{red}{T^{k-1} + \dots + T + I})\bm{c} \notag \end{align} \]

    又因为 \(\rho(T) < 1 \Rightarrow (I - T)^{-1} = \sum\limits_{j=0}^{\infty} T^j\),所以:

    \[ \lim\limits_{k \rightarrow \infty} \bm{x}^{(k)} = \lim\limits_{k \rightarrow \infty} T^k\bm{x^{(0)}} + \lim\limits_{k \rightarrow \infty} (T^{k-1} + \dots + T + I)\bm{c} = (I - T)^{-1} \bm{c} \]
  • \(\lim\limits_{k \rightarrow \infty} \bm{e}^{(k)} \rightarrow \bm{0}\ \Rightarrow\ \lim\limits_{k \rightarrow \infty} T^k \bm{e^{(0)}} = \bm{0} \text{ for any } \bm{e^{0}}\),所以 \(\rho(T) < 1\)

定理

对于任意满足 \(\|T\| < 1\) 的自然矩阵以及给定的向量 \(\bm{c}\),那么 \(\forall \bm{x^{(0)}} \in R^n\),由 \(\bm{x}^{(k)} = T\bm{x}^{(k-1)} + \bm{c}\) 定义的序列 \(\{ \bm{x^{(k)}} \}_{k=0}^\infty\) 会收敛到向量 \(\bm{x} \in R^n\),并且由以下误差边界:

  • \(\| \bm{x} - \bm{x^{(k)}}\| \le \|T\|^k \| \bm{x} - \bm{x^{0}}\|\)

\(\| \bm{x} - \bm{x^{(k)}}\| \approx \rho(T)^k \| \bm{x} - \bm{x^{0}}\|\)

  • \(\| \bm{x} - \bm{x^{(k)}}\| \le \dfrac{\|T\|^k}{1 - \|T\|} \| \bm{x^{(1)}} - \bm{x^{0}}\|\)

定理

如果 \(A\) 是一个严格对角占优矩阵,那么对于任意选择的初始近似解 \(\bm{x^{(0)}}\),无论使用雅可比方法还是高斯 - 赛德尔方法,都可以让序列 \(\{ \bm{x^{(k)}} \}_{k=0}^\infty\) 收敛到 \(A\bm{x} = \bm{b}\) 的唯一解。

证明(提示)

只需证明 \(\forall |\lambda| \ge 1\),有 \(|\lambda I - T| \ne 0\)。也就是说,\(\lambda\) 不能称为对应迭代矩阵 \(T\) 的特征值。

Relaxation Methods⚓︎

接下来我们从另一个角度审视高斯 - 赛德尔方法:

\[ \begin{align} x_i^{(k)} & = \dfrac{1}{a_{ii}} \Big[ b_i - \sum\limits_{j=1}^{i-1} a_{ij} x_i^{(k)} - \sum\limits_{j=i+1}^n a_{ij} x_j^{(k-1)} \Big] \notag \\ & = x_i^{(k-1)} + \dfrac{r_i^{(k)}}{a_{ii}} \quad \text{ where } r_i^{(k)} = b_i - \sum\limits_{j < i} a_{ij} x_j^{(k)} - \sum\limits_{j \ge i} a_{ij} x_j^{(k-1)} \notag \end{align} \]

\(x_i^{(k)} = x_i^{(k-1)} + \textcolor{red}{\omega} \dfrac{r_i^{(k)}}{a_{ii}}\)。对于正数 \(\omega\) 的某种选择,我们能够减少残差向量的范数,并且得到更快的收敛。这样的方法称为松弛法(relaxation methods)。

  • \(0 < \omega < 1\):欠松弛法 (under-relaxation methods)
  • \(\omega = 1\):高斯 - 赛德尔方法
  • \(\omega > 1\):逐次超松弛法 (successive over-relaxation methods, SOR)

用矩阵形式可以表述为:

\[ \begin{align} x_i^{(k)} & = x_i^{(k-1)} + \omega \dfrac{r_i^{(k)}}{a_{ii}} = (1 - \omega)x_i^{(k-1)} + \dfrac{\omega}{a_{ii}} \Big[ -\sum\limits_{j<i} a_{ij} x_j^{(k)} - \sum\limits_{j>i} a_{ij} x_j^{k-1} + b_i \Big] \notag \\ & \Rightarrow\ \bm{x^{(k)}} = (1 - \omega) \bm{x^{(k-1)}} + \omega D^{-1} [L \bm{x^{(k)}} + U \bm{x^{(k-1)}} + \bm{b}] \notag \\ & \Rightarrow\ \underbrace{(D - \omega L)^{-1} [(1 - \omega) D + \omega U]}_{T_{\omega}} \bm{x}^{(k-1)} + \underbrace{(D - \omega L)^{-1} \omega}_{\bm{c_\omega}} \bm{b} \notag \end{align} \]

显然,矩阵 \(T_\omega\) 的表示过于复杂。幸运的是,我们还有以下更为简单的表示方法。

一些定理

Kahan 定理:若 \(a_{ii} \ne 0\ (i = 1, 2, \dots, n)\),那么 \(\rho(T_\omega) \ge |\omega - 1|\),这也就意味着 SOR 方法仅在 \(0 < \omega < 2\) 时收敛。

Ostrowski-Reich 定理:若 \(A\) 正定矩阵且 \(0 < \omega < 2\),那么 SOR 方法对于任意初始近似解均能收敛。

如果 \(A\) 正定三对角线矩阵,那么 \(\rho(T_g) = |\rho(T_j)|^2 < 1\),且 SOR 方法中 \(\omega\) 的最优选择是 \(\omega = \dfrac{2}{1 + \sqrt{1 - |[\rho(T_j)]^2|}}\),此时 \(\rho(T_\omega) = \omega - 1\)

讨论

给定 \(A = \begin{bmatrix}2 & 1 \\ 1 & 2\end{bmatrix}, \bm{b} = \begin{bmatrix}1 \\ 2\end{bmatrix}\),以及迭代法 \(\bm{x^{(k)}} = \bm{x^{(k-1)}} + \omega (A\bm{x^{k-1}} - \bm{b})\),那么:

  • \(\omega\) 取什么值时,该方法会收敛?
  • \(\omega\) 取什么值时,该方法的收敛速度最快?

考虑 \(T = I + \omega A\) 的特征值,解得 \(\lambda_1 = 1 + \omega, \lambda_2 = 1 + 3 \omega\)

  • 要使该方法收敛,需满足 \(\rho(T) < 1 \quad \Rightarrow -\dfrac{2}{3} < \omega < 0\)
  • 现在考虑 \(\rho(T) = \max\{|1 + \omega|, |1 + 3\omega|\}\) 在何时取最小值——可以画图研究:

发现当 \(\omega = -\dfrac{1}{2}\) 时取值最小。
